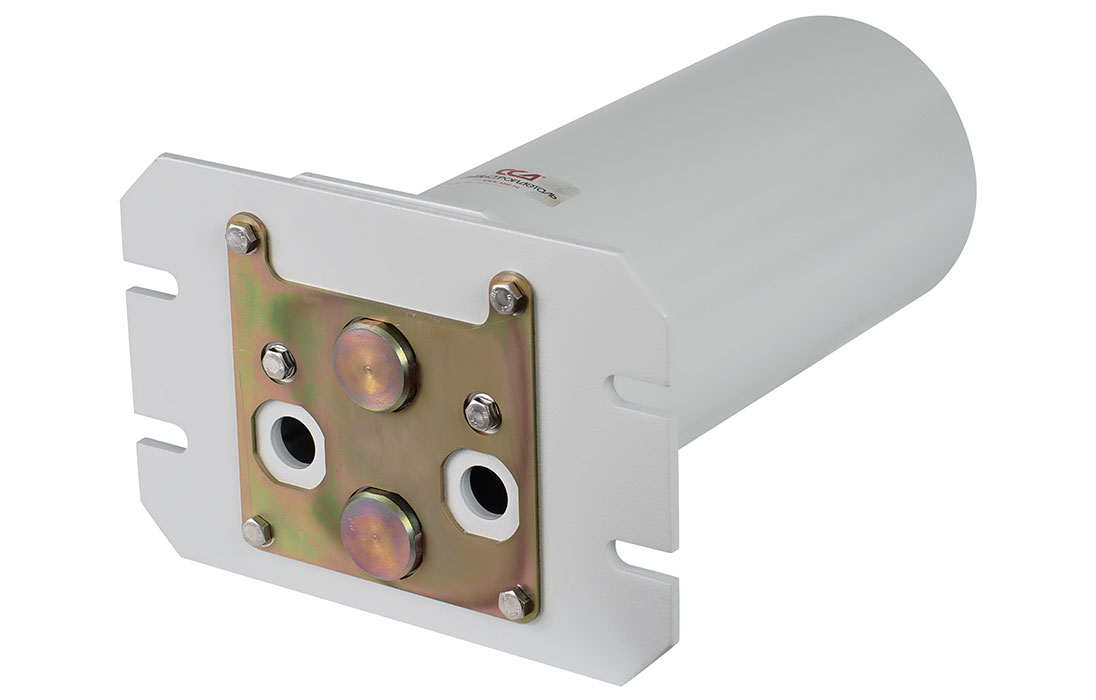

Муфта МОПГ-М-2/64-4КС1645-К

Магистральные муфты типа МОПГ-М для ОК предназначены для прямого и разветвительного сращивания строительных длин оптических кабелей, встроенных в грозозащитные тросы ЛЭП (ОКГТ), а также подвесных оптических кабелей всех типов, используемых на ЛЭП.

Макс. число соединений ОВ, шт.	64
Максимальный наружный диаметр ОК, встроенного в грозотрос, мм	20
Максимальный наружный диаметр подвесного самонесущего ОК, мм	22
Мин. наружный диаметр ОКГТ, мм	9
Макс. количество вводимых ОК, шт.	3
Макс. количество кассет типа, шт.	4 кассеты КС1645
Температура эксплуатации, °С	от -60 до +70
Относительная влажность (среднегодовое значение), %	80
Габаритные размеры: (длина, ширина, высота), мм	295х170х330
Масса, кг	4,2

Необходимость создания этих муфт была продиктована началом производства в России кабелей типа ОКГТ с модульными трубками из нержавеющей стали и выдвижением особых требований к муфтам для таких кабелей со стороны основного потребителя кабеля и муфт – ПАО “Федеральная Сетевая Компания Единой Энергетической Системы” (ФСК ЕЭС).

Муфты МОПГ-М прошли испытания по действующим программам и методикам ФСК ЕЭС вместе с кабелями типов ОКГТ-Ц и ОКГТ-С производства ООО “Сарансккабель Оптика”. По результатам испытаний 29 декабря 2006 года был оформлен акт приемки кабелей вместе с муфтами для их монтажа. Кабели и муфты приняты к эксплуатации на воздушных линиях электропередачи ПАО “ФСК ЕЭС”.

Для применения на ЛЭП с функцией плавки гололедана ОКГТ предусмотрено исполнение муфты МОПГ-МП с электрически изолированными от корпуса вводами. Изоляция обеспечивает электрическую прочность до 1000 В, что достигается за счет введения в конструкцию муфты дополнительных изолирующих деталей и доработки некоторых элементов. Совместно с МОПГ-МП следует применять специальные комплекты для ввода, имеющие в своем обозначении букву “П” (плавка).

C 2011 года в проекты ВОЛС на ЛЭП вносятся кабели ОКГТ ёмкостью до 192-х волокон. Поэтому с 2012 года производятся муфты МОПГ различной ёмкости, с разными кассетами и разным количеством вводов.
