<h1> <span style="font-size: 14px; text-transform: uppercase;">Зажим аппаратный прессуемый А4А-50-2Т</span></h1>
<div class="product-description-intro">
<strong>Аппаратный прессуемый зажим А4А-50-2Т</strong> предназначен для присоединения одного алюминиевого или сталеалюминиевого провода 50 мм² (для проводов марок А, АС, АСКС, АСКП) к выводам электрических аппаратов (масляных выключателей, трансформаторов, разъединителей). <br>
<br>
<div>
Основные сферы применения включают:<br>
<ul>
<li>Монтаж открытых распределительных устройств (ОРУ) на электрических подстанциях.</li>
<li>Строительство и обслуживание воздушных линий электропередачи (ВЛ).</li>
</ul>
</div>
<p>
</p>
<p>

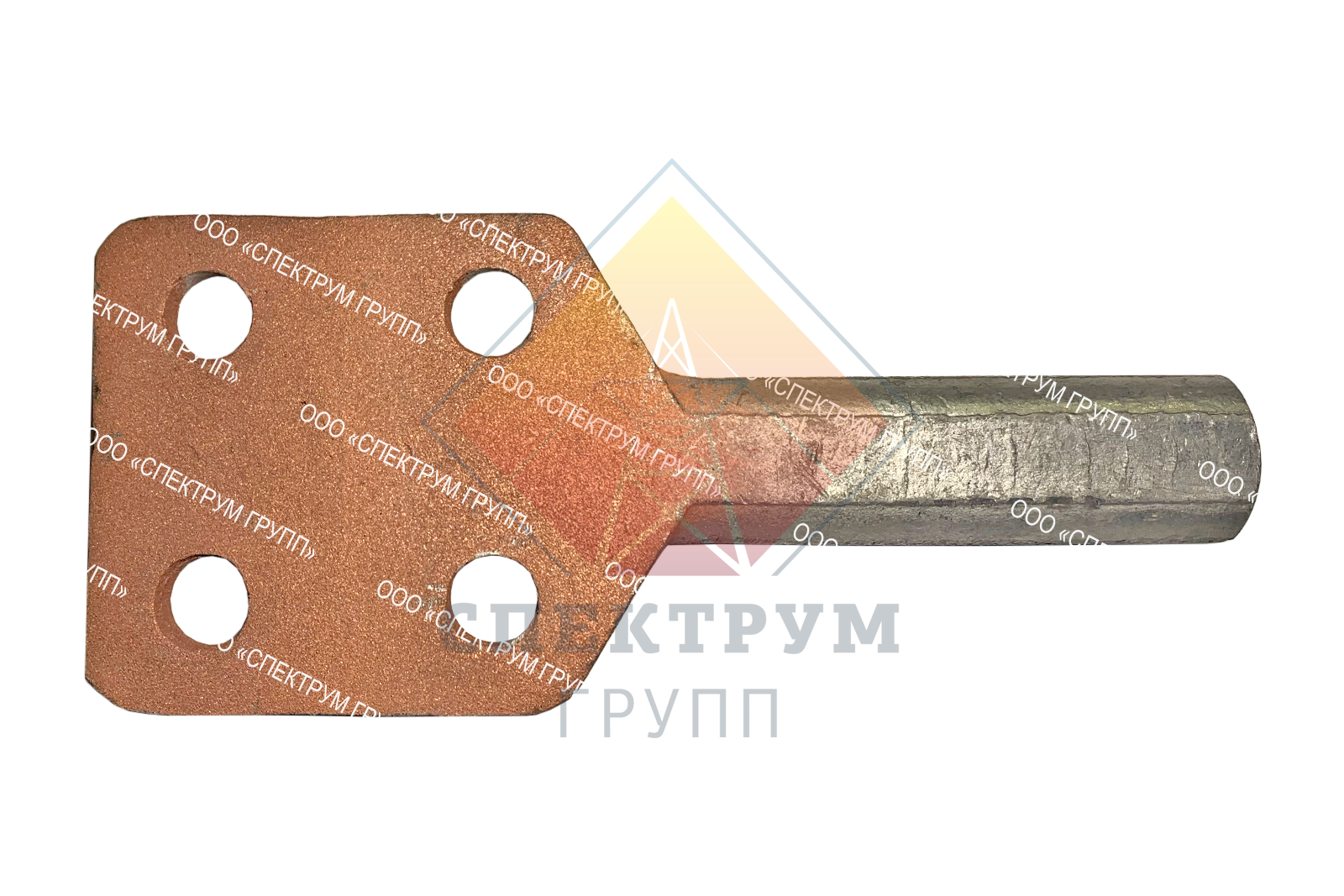

Контактная лапка с термодинамическим медным покрытием и четыре отверстия под болтовое соединение обеспечивают минимальное переходное сопротивление и стабильный контакт на весь срок службы — до 40 лет. Зажим подбирается для проводов с диаметром <strong>9,0-9,6 мм</strong> (А50; АС50/8 по ГОСТ 839-80) и опрессовывается матрицей <strong>С-17</strong>.
</p>
<p style="text-align: center;">
</p>
<div class="styled-block">
<ul>
<li><b>А</b> — аппаратный;</li>
<li><b>4</b> — четыре отверстия в контактной лапке;</li>
<li><b>А</b> — для присоединения алюминиевых и сталеалюминиевых проводов;</li>
<li><b>50</b> — сечение провода в мм2;</li>
<li><b>2</b> — исполнение зажима методом литья;</li>
<li><b>Т</b> — термодинамическое напыление медного слоя на контактную поверхность;</li>
</ul>
</div>
<h4 style="text-align: center;"><span style="font-size: 14px; text-transform: uppercase;"><img width="391" src="/a4a-2-shema.png" height="256" title="Чертеж зажима А4А-70-2Т"><br>
</span></h4>
<h4> <span style="font-size: 14px; text-transform: uppercase;">характеристики А4А-50-2Т</span></h4>
<table cellspacing="0" cellpadding="0" border="1" align="center" class="small">
<tbody>
<tr class="bg">
<td rowspan="2" style="text-align: center;">
<p>
Обозначение
</p>
</td>
<td rowspan="2" style="text-align: center;">
<p>
Марка провода по ГОСТ<br>
839-80
</p>
</td>
<td rowspan="2" style="text-align: center;">
<p>
Интервал <br>
диаметров <br>
проводов, мм
</p>
</td>
<td rowspan="2" style="text-align: center;">
<p>
Матрица <br>
опрессования
</p>
</td>
<td colspan="3" style="text-align: center;">
<p>
Размеры, мм
</p>
</td>
<td rowspan="2" style="text-align: center;">
<p>
Масса, кг
</p>
</td>
</tr>
<tr class="bg">
<td style="text-align: center;">
<p>
L
</p>
</td>
<td style="text-align: center;">
<p>
L<sub>1</sub><sub></sub>
</p>
</td>
<td style="text-align: center;">
<p>
S
</p>
</td>
</tr>
<tr>
<td style="text-align: center;">
<p>
А4А-50-2Т
</p>
</td>
<td style="text-align: center;">
<p>
А50; АС50/8
</p>
</td>
<td style="text-align: center;">
<p>
9,0-9,6
</p>
</td>
<td style="text-align: center;">
<p>
С-17
</p>
</td>
<td style="text-align: center;">
<p>
160
</p>
</td>
<td style="text-align: center;">
<p>
70
</p>
</td>
<td style="text-align: center;">
<p>
5,5
</p>
</td>
<td style="text-align: center;">
<p>
0,17
</p>
</td>
</tr>
<tr>
<td style="text-align: center;">
<p>
А4А-70-2Т
</p>
</td>
<td style="text-align: center;">
<p>
А70; АС70/11
</p>
</td>
<td style="text-align: center;">
<p>
10,7-11,4
</p>
</td>
<td style="text-align: center;">
<p>
С-19
</p>
</td>
<td rowspan="2" style="text-align: center;">
<p>
170
</p>
</td>
<td rowspan="2" style="text-align: center;">
<p>
70
</p>
</td>
<td style="text-align: center;">
<p>
5,5
</p>
</td>
<td style="text-align: center;">
<p>
0,17
</p>
</td>
</tr>
<tr>
<td style="text-align: center;">
<p>
А4А-95-2Т
</p>
</td>
<td style="text-align: center;">
<p>
А95; АС95/16
</p>
</td>
<td style="text-align: center;">
<p>
12,3-13,5
</p>
</td>
<td style="text-align: center;">
<p>
С-21
</p>
</td>
<td style="text-align: center;">
<p>
7
</p>
</td>
<td style="text-align: center;">
<p>
0,2
</p>
</td>
</tr>
<tr>
<td style="text-align: center;">
<p>
А4А-120-2Т
</p>
</td>
<td style="text-align: center;">
<p>
А120; А150; АС70/72; АС120/19; АС120/27
</p>
</td>
<td style="text-align: center;">
<p>
14,0-15,8
</p>
</td>
<td style="text-align: center;">
<p>
С-23
</p>
</td>
<td rowspan="2" style="text-align: center;">
<p>
<br>
</p>
<p>
183
</p>
</td>
<td rowspan="2" style="text-align: center;">
<p>
<br>
</p>
<p>
80
</p>
</td>
<td style="text-align: center;">
<p>
8,5
</p>
</td>
<td style="text-align: center;">
<p>
0,24
</p>
</td>
</tr>
<tr>
<td style="text-align: center;">
<p>
А4А-150-2Т
</p>
</td>
<td style="text-align: center;">
<p>
А185; АС150/19; АС150/24; АС150/34
</p>
</td>
<td style="text-align: center;">
<p>
16,8-17,5
</p>
</td>
<td style="text-align: center;">
<p>
А-26
</p>
</td>
<td style="text-align: center;">
<p>
9
</p>
</td>
<td style="text-align: center;">
<p>
0,3
</p>
</td>
</tr>
<tr>
<td style="text-align: center;">
<p>
А4А-185-2Т
</p>
</td>
<td style="text-align: center;">
<p>
А240; АС95/141; АС185/24; АС185/29 АС185/43; АС205/27
</p>
</td>
<td style="text-align: center;">
<p>
18,8-20,0
</p>
</td>
<td style="text-align: center;">
<p>
А-28
</p>
</td>
<td style="text-align: center;">
<p>
200
</p>
</td>
<td style="text-align: center;">
<p>
90
</p>
</td>
<td style="text-align: center;">
<p>
11
</p>
</td>
<td style="text-align: center;">
<p>
0,32
</p>
</td>
</tr>
<tr>
<td style="text-align: center;">
<p>
А4А-240-2Т
</p>
</td>
<td style="text-align: center;">
<p>
А300; АС240/32; АС240/39; АС240/56
</p>
</td>
<td style="text-align: center;">
<p>
21,6-22,4
</p>
</td>
<td style="text-align: center;">
<p>
А-31,5
</p>
</td>
<td style="text-align: center;">
<p>
210
</p>
</td>
<td style="text-align: center;">
<p>
100
</p>
</td>
<td style="text-align: center;">
<p>
11
</p>
</td>
<td style="text-align: center;">
<p>
0,36
</p>
</td>
</tr>
</tbody>
</table>
<br>
Термодинамическое напыление медного слоя позволяет значительно увеличить качество электрического контакта зажима и повысить его службы до 30 лет.<br>
<br>
Могут выпускаться с дренажными отверстиями (в маркировке добавляется буква «Д»).<br>
<br>
Зажим аппаратный прессуемый А4А обеспечивает надёжное и долговечное контактное соединение, что критически важно для стабильной работы электроустановок. Модификация зажима 2Т разработана для оптимального прессования проводов соответствующего сечения и обеспечения минимального переходного сопротивления. Использование данного оборудования позволяет быстро и качественно монтировать соединения, сокращая время электромонтажных работ. Выбирая нашу продукцию, вы получаете сертифицированную арматуру, соответствующую всем техническим стандартам и не уступающую другим аналогам.<br>
<br>
Прессуемые аппаратные зажимы серии А4А изготавливаются по требованиям ТУ 3449-048-84716711-2010 и ТУ 3449-001-89269060-2011. <br>
<br>
<h4> <span style="font-size: 14px; text-transform: uppercase;">
<p class="alert alert-success" style="text-align: center;">
<strong>также зажимы доступны в другом исполнении:</strong> <a href="https://www.lep-snab.ru/catalog/armatura-dlya-vl/kontaktnaya-armatura/zazhimy-apparatnye/a4a/a4a-50-3t/"><b>А4А-50-3Т</b></a>
</p>
</span></h4>
<div class="accordion-type-1">
<div class="accordion-head accordion-close" data-toggle="collapse" data-parent="#accordion1" href="#accordion1">
<a href="#">Прочие обозначения данного зажима:<i class="icon icon-angle-down"></i></a>
</div>
<div id="accordion1" class="panel-collapse collapse">
<div class="accordion-body">
А4А-50-2, А4А-50-2(Т), А4А-50-3(Т), А4А-50-3, А4А-50-8, А4А-50-0, А4А-50-7, А4А-50Г-1, А4А-50Т, А4А-50-Т и т.д. <br>
В чем отличие, что означают эти буквы и цифры читайте в <a href="https://www.lep-snab.ru/info/articles/zazhimy-apparatnye-dlya-provoda-marki-a-i-as/">этой статье</a>.
