В чем отличие зажимов модификации 2Т от 3Т?

Модификации 2Т и 3Т аппаратных зажимов отличаются конструкцией и длиной трубчатой части (корпуса), что напрямую влияет на надежность и массу. Зажим 2Т имеет более длинный цельнолитой корпус, что обеспечивает лучшее качество электрического контакта и устойчивость к вибрациям.

Сравнительная таблица (на примере зажимов А4А-240)

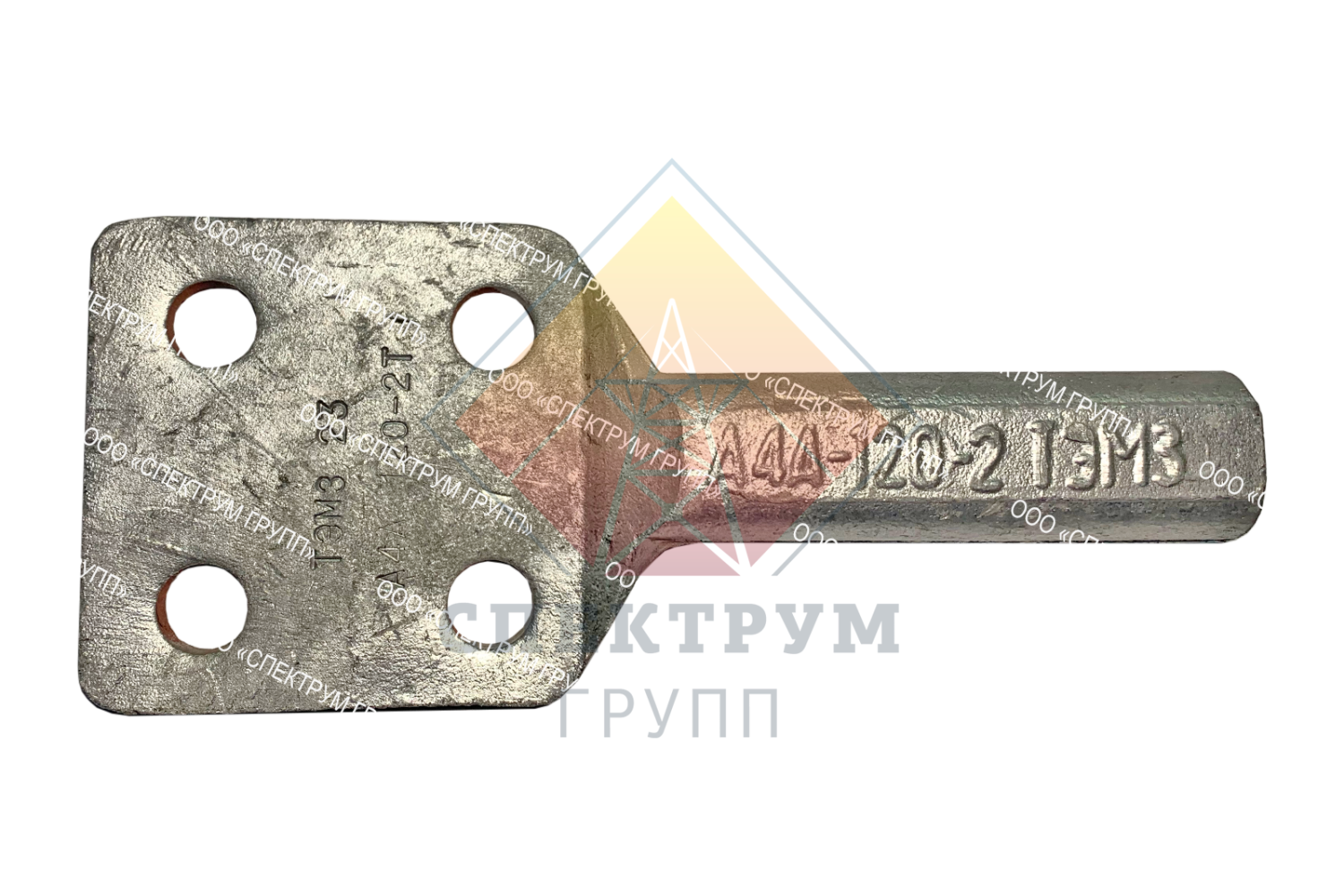

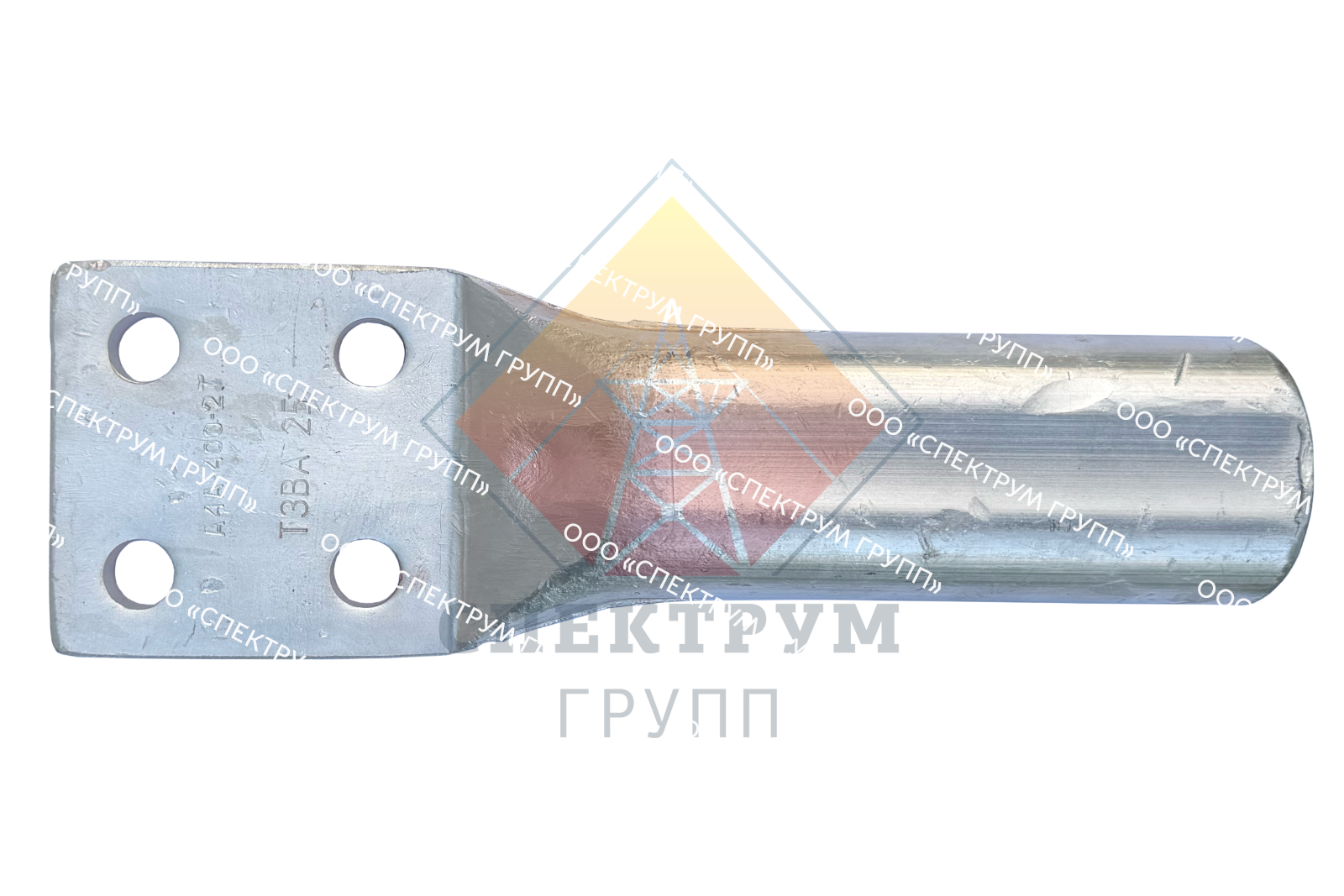

Внешний вид А4А-240-2Т (Модификация 2Т)

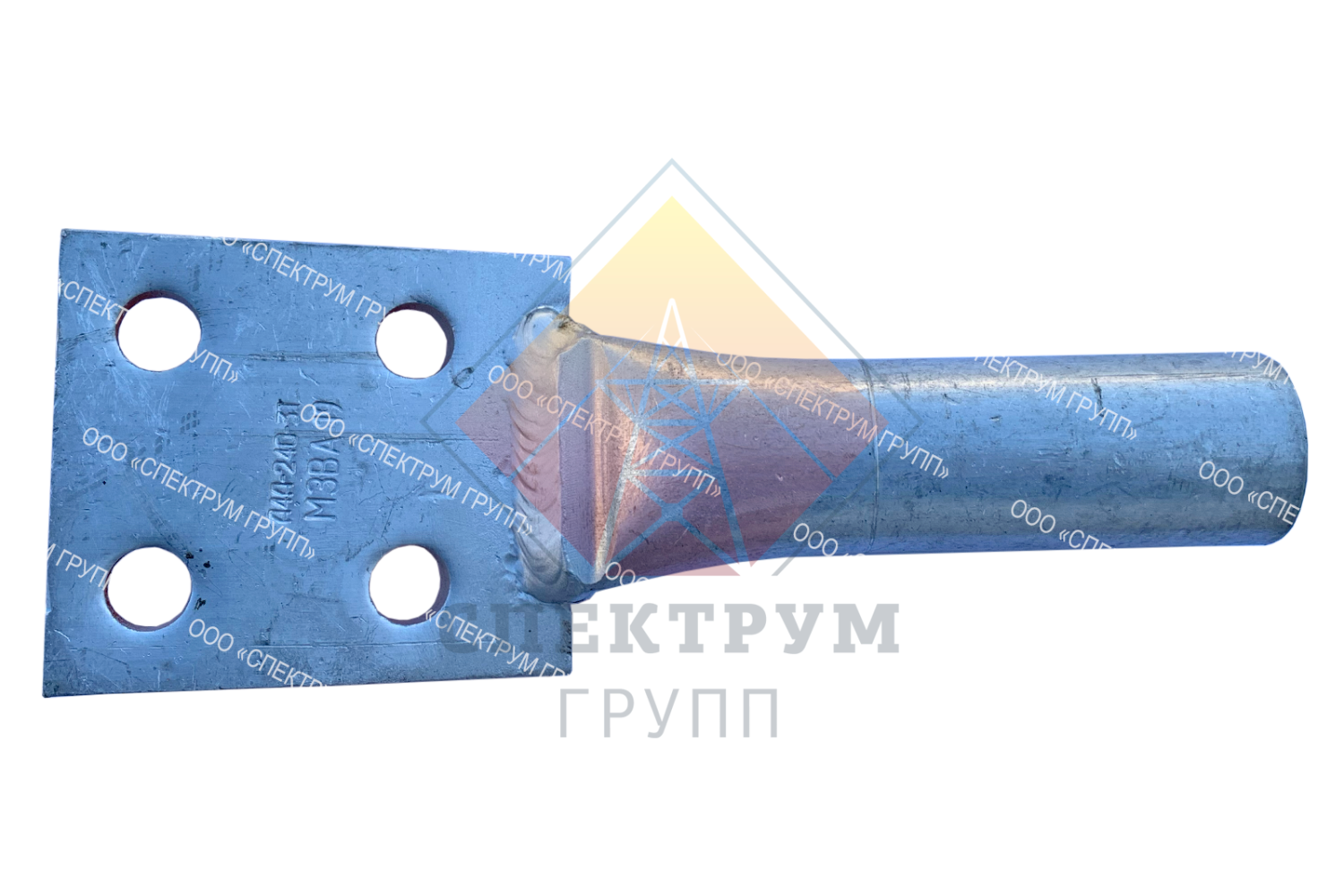

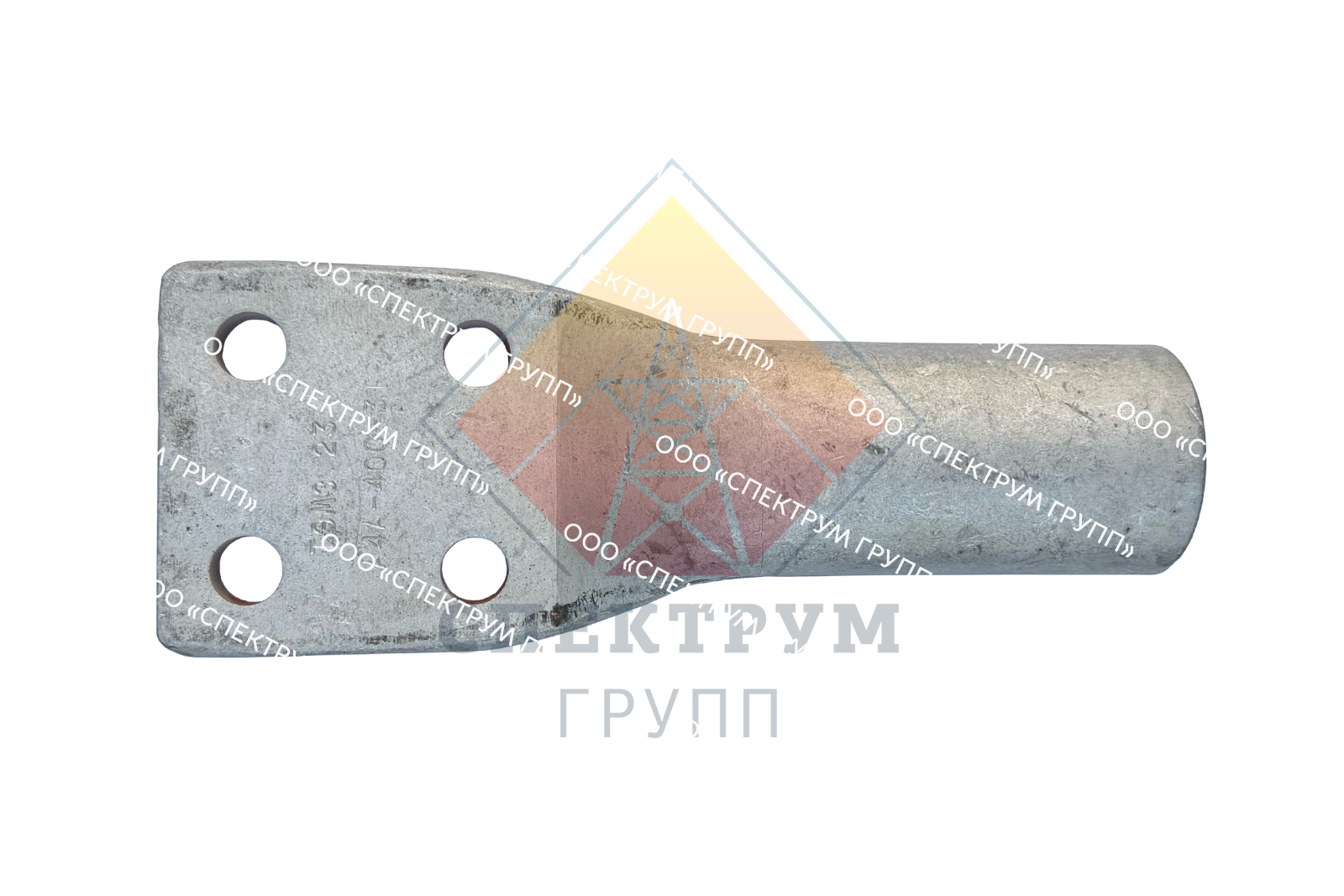

 А4А-240-3Т (Модификация 3Т)
Конструкция Цельнолитая — лапка и корпус представляют собой единое целое, отлитое из алюминиевого сплава Сварная — лапка приваривается к трубчатой втулке
Масса Тяжелее ( ≈ 0,83 кг) Легче ( ≈ 0,40 кг)
Матрицы опрессования
Опрессовка выполняется матрицами типа А и С
 Опрессовка выполняется матрицами типа МШ и АШ
Лапка (плоская часть с 4 отверстиями) (S)
Более толстая и массивная
 Более тонкая
Общая длина зажима (L)
240 мм
 180 мм
Длина опрессовки (L1)
120 мм
 75 мм
Надежность
Высокая, монолитная конструкция устойчива к коррозии
 Ниже — сварной шов может корродировать и разрушаться со временем

(в таблице приведены характеристики зажима А4А-240, использованы фото зажимов А4А-240-2Т и А4А-240-3Т)

Если коротко

  1. В методе производства. Зажимы в исполнении 2Т изготавливаются преимущественно методом литья. Зажимы в исполнении 3Т изготавливаются методом приварки контактной лапки к втулке или методом прессовки трубы*.
  2. В марке матрицы оппресования. Для 3Т в применяются матрицы МШ и АШ, для 2Т матрицы А и С.
  3. В толщине контактной пластины (лапки). 2Т толще, 3Т тоньше.
  4. В размерах, длина корпуса зажима, вес изделия.
Иные характеристики такие как диаметр отверстий и размеры их расположения на контактной лапке у зажимов идентичны.
У зажимов модификации 2Т корпус не просто длиннее — он цельнолитой (выполнен как единое целое с лапкой).
Большая длина опрессовки увеличивает площадь соприкосновения металла зажима с жилой провода. Это снижает электрическое сопротивление, контакт греется меньше, а механическая прочность выше.

У зажимов модификации 3Т корпус короче и приварен к лапке, такая технология проще в производстве, стоимость зажимов дешевле.
Недостаток — наличие сварного шва, который является слабым местом с точки зрения прочности и коррозии. В процессе эксплуатации сварной шов зажима 3Т начинает коррозировать, что приводит к разрушению зажима. Для монтажа требуются специальные шестигранные матрицы.

Наша компания рекомендует использовать зажимы модификации 2Т.

На зажимы модификации 3Т (с сварным соединением) — мы не распространяем гарантию

* Важно! Компанией ТЭМЗ выпускаются зажимы в литом исполнении (как 2Т) но с маркировкой 3Т. В данном случае гарантия есть.

Мы подготовили гайд и по другим модификациям зажимов, которые существовали или существую на рынке.

Соответствие аппаратных прессуемых зажимов А4А (с 4-мя отверстиями в контактной лапке):

Черным — выделена маркировка которая сейчас применяется;
Серым — выделена маркировка которая снята с производства;

А4А-70-2Т А4А-70-8 А4А-70Г-1  А4А-70Г-2  А4А-70-Т  А4А-70-3Т
А4А-95-2Т А4А-95-8  А4А-95Г-1  А4А-95Г-2  А4А-95-Т  А4А-95-3Т
А4А-120-2Т А4А-120-8  А4А-120-1  А4А-120-2  А4А-120-Т  А4А-120-3Т
А4А-150-2Т А4А-150-8  А4А-150-1  А4А-150-2  А4А-150-Т  А4А-150-3Т
А4А-185-2Т А4А-185-8  А4А-185-1  А4А-185-2  А4А-185-Т  А4А-185-3Т
А4А-240-2Т А4А-240-8  А4А-240-1  А4А-240-2  А4А-240-Т  А4А-240-3Т
А4А-300-2Т А4А-300-2  А4А-300-1  А4А-300-2  А4А-300-Т  А4А-300-3Т
А4А-400-2Т А4А-400-2  А4А-400-1  А4А-400-2  А4А-400-Т  А4А-400-3Т
А4А-600-2Т А4А-600-2  А4А-600-1  А4А-600-2  А4А-600-Т  А4А-600-3Т
А4А-700-2Т А4А-700-2  А4А-700-1  А4А-700-2  А4А-700-Т  А4А-700-3Т

Обратите внимание:
Зажимы без покрытия (с маркировкой "2") — с прессованной медной пластиной.
Зажимы без покрытия (с маркировкой "1") — с прессованной медной пластиной.
Зажимы с медным напылением (с маркировкой "1Т") — с медным напылением.
Существуют также зажимы без покрытия (с маркировкой "0" или без буквы "Т") — они предназначены для подключения к алюминиевым выводам.
