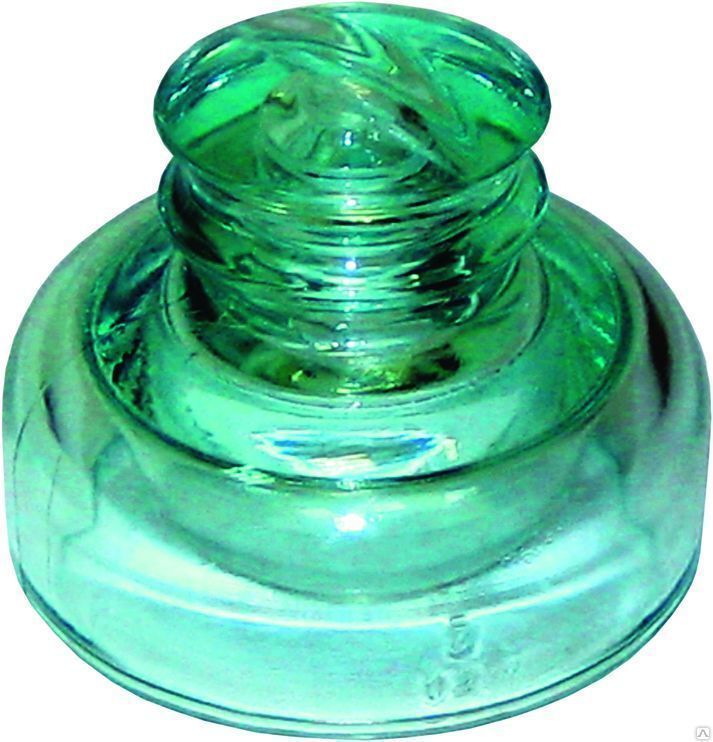

Изолятор штыревой ШС 10Е

Предназначены для крепления и изоляции неизолированных и защищённых изоляцией проводов типа СИП-3 на воздушных линиях электропередачи и в распределительных устройствах электростанций и подстанций переменного тока напряжением до 10 кВ включительно - ШС 10ЕД и частотой до 100 Гц при температуре окружающего воздуха от - 60 до + 50°С. Провод может быть закреплен в желобе или на шейке изолятора.
Изготавливаются по ТУ 3493-010-99267582-2015.
Соответствуют  ГОСТ 1232.

характеристики ШС 10Е

Номинальное напряжение: 10 кВ
Диаметр штыря крепления изолятора: 22 мм
Длина пути тока утечки: 290 мм
Минимальная разрушающая сила: 12,5 кН
Масса: 2,0 кг

В отличие от традиционных штыревых изоляторов типа ШС, новые изолятор ШС 10 ЕД имеют двукрылую форму, вследствие чего обладают повышенной длиной пути тока утечки и может быть рекомендован к применению в районах с особой степенью загрязнения и высокой грозовой активностью.
Крепление изолятора ШС 10ЕД осуществляется при помощи цанговой втулки, расположенной внутри изолятора, который, в свою очередь, монтируется на штырь траверсы с закрепленным на нём стандартным колпачком типа «К» или «КП». Данная втулка изготавливается из стойкого к воздействию УФ-излучения композитного материала. Кроме того, она предотвращает от разрушения под воздействием УФ-излучения колпачки типа «К» или «КП», устанавливающиеся на штырях траверсы.


Стеклянные штыревые изоляторы ШС-10Е используются для изоляции и крепления проводов на ВЛЭП и в распределительных устройствах электростанций и подстанций переменного тока на класс напряжения до 10 кВ с частотой до 100 Гц, в диапазоне температур от - 60 С до 50 С .

Условное обозначение стеклянного изолятора подвесного ШС10Е:

• Ш — штыревой

• С — стекло, материал изоляционной детали

• 10 — класс напряжения, кВ

• Е — индекс модификации


Изолятор ШС-10Е монтируется на траверсы высоковольтные, оголовья, штыри и крюки КН-22, при этом используются колпачки типа К или КП. Выбор колпачка осуществляется по диаметру крюка или штыря, на котором он будет установлен.

Крепление неизолированного провода типа А, АС к штыревым изоляторам ШС-10Е осуществляется с помощью спиральной вязки серии ПВС, ВС (провод крепится на шейке изолятора), скобами СШ-1.

Крепление изолированного провода типа СИП-3 осуществляется с помощью спиральной вязки типа ВС.

Преимущества изолятора ШС10Е перед существующими налогами:

• визуальное обнаружение пробоя

• высокая термостойкость (70°С) в сравнении с ШС10Д (45°С)

• сохранение остатка при разрушении, за счет полимерного покрытия головки (модифицированный полиэтилен).

Изолятор ШС-10Е выпускается в соответствии с ТУ 3493-187-76935199-2005.

Нормы отгрузки изоляторов ШС-10Е:
решетка: 400 шт, контейнер 3т: 800 шт, контейнер 5т: 1200 шт, вагон: 12400 шт.

Заменены на ШС 10ЕД
