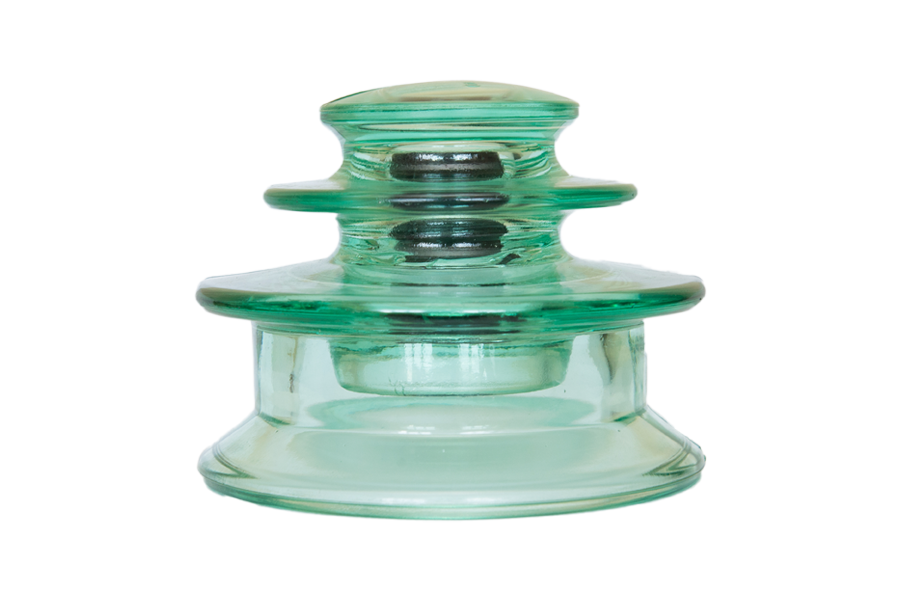

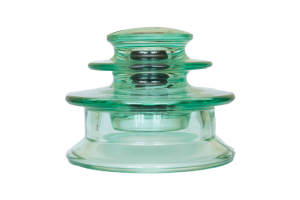

<h3> <span style="font-size: 14px; text-transform: uppercase;">Изолятор штыревой ШС 10ЕД</span></h3> Предназначены для крепления и изоляции неизолированных и защищённых изоляцией проводов типа СИП-3 на воздушных линиях электропередачи и в распределительных устройствах электростанций и подстанций переменного тока напряжением до 10 кВ включительно - ШС 10ЕД и частотой до 100 Гц при температуре окружающего воздуха от - 60 до + 50°С. Провод может быть закреплен в желобе или на шейке изолятора. <br> Изготавливаются по ТУ 3493-010-99267582-2015.<br> Соответствуют  ГОСТ 1232.<br> <ul> </ul> <h4> <span style="font-size: 14px; text-transform: uppercase;">характеристики ШС 10ЕД</span></h4> <table border="1" align="center"> <tbody> <tr> <td> Условное обозначение по ГОСТ 1232-82 </td> <td> ШС 10ЕД </td> </tr> <tr> <td> Номинальное напряжение </td> <td> 10 </td> </tr> <tr> <td> Диаметр изолятора, D </td> <td> 170 </td> </tr> <tr> <td> Номинальная высота изолятора, H </td> <td> 132 </td> </tr> <tr> <td> Нормированная механическая разрушающая сила при изгибе, кН </td> <td> 12,5 </td> </tr> <tr> <td> Номинальная длина пути тока утечки, мм, не менее </td> <td> 340 </td> </tr> <tr> <td> Выдерживаемое напряжение стандартного грозового импульса, кВ </td> <td> 100 </td> </tr> <tr> <td> Выдерживаемое напряжение 50 гц (в сухом состоянии), кВ </td> <td> 68 </td> </tr> <tr> <td> Выдерживаемое напряжение 50 Гц (под дождем), кВ </td> <td> 42 </td> </tr> <tr> <td> Пробивное напряжение промышленной частоты в изоляционной среде, не менее, кВ </td> <td> 130 </td> </tr> <tr> <td> Масса, кг </td> <td> 2,2 </td> </tr> </tbody> </table> <br> В отличие от традиционных штыревых изоляторов типа ШС, новые изолятор ШС 10 ЕД имеют двукрылую форму, вследствие чего обладают повышенной длиной пути тока утечки и может быть рекомендован к применению в районах с особой степенью загрязнения и высокой грозовой активностью.<br> Крепление изолятора ШС 10ЕД осуществляется при помощи цанговой втулки, расположенной внутри изолятора, который, в свою очередь, монтируется на штырь траверсы с закрепленным на нём стандартным колпачком типа «К» или «КП». Данная втулка изготавливается из стойкого к воздействию УФ-излучения композитного материала. Кроме того, она предотвращает от разрушения под воздействием УФ-излучения колпачки типа «К» или «КП», устанавливающиеся на штырях траверсы.<br> <ul> </ul> <p> </p>
