Описание проекта

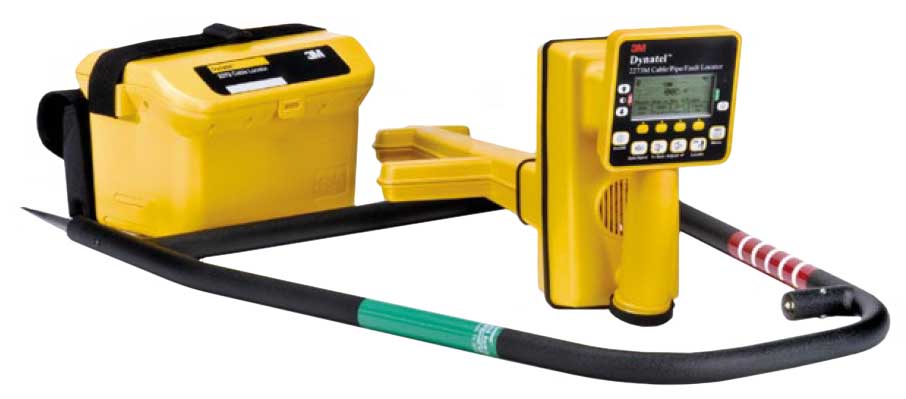

Легкий прочный надежный трассоискатель с интуитивно понятным меню и дисплеем высокого разрешения с подсветкой. Прибор позволяет осуществлять:
• определение положения трассы;
• поиск кабелей и трудопроводов;
• определение глубины залегания кабеля / трубы или зонда 3229 ADP;
• измерение сигнального тока в кабеле или трубе;
• идентификацию кабеля или кабельных пар;
• поиск повреждений (с помощью А-рамки 3014).
| Приемник | |
| Режим работы |
Непосредственный пиковый Непосредственный нуль Специальный пиковый |
| Активные частоты |
577 Гц 8 кГц 33 кГц 133 кГц |
| Пассивные частоты |
3,5 кГц (CATV - кабельное телевидение) 9÷30 кГц (LF) |
| Промышленные частоты |
50 Гц (5-я и 9-я гармоники) 60 Гц (5-я и 9-я гармоники) 100/120 Гц (выпрямленное значение переменного тока) |
| Внешние частоты |
273 Гц 333 Гц 340 Гц 393 Гц 400 Гц 460 Гц 512 Гц 560 Гц |
| Частоты, задаваемые пользователем | Четыре, в диапазоне 50~999 Гц |
| Дисплей | ЖК |
| Регулировка усиления | Ручная и автоматическая |
| Питание | Алкалиновые батареи типа АА (8 шт) |
| Продолжительность работы от батареи | 30 часов (среднее значение) |
| Точность определения глубины залегания |
±2 % ± 5 см для глубины 0-1,5 м ±6 % ± 5 см для глубины 1,5-3 м ±10 % ± 5 см для глубины 3-4,5 м |
| Глубина обнаружения | 0-924 см |
| Температура эксплуатации | -20°C ... +50°C |
| Температура хранения | -20°C ... +70°C |
| Уровень пыле- влагозащищенности | IP 54 |
| Габаритные размеры, мм | 286x197x172 |
| Масса, кг | 2,3 |
| Маркероискатель | |
| Типы маркеров (устанавливаются при начальном конфигурировании) |
Общего назначения Коммуникации Газопровод Телефония Водопровод Канализация Силовой кабель |
| Дальность обнаружения | Согласно характеристикам маркеров |
| Дальность считывания данных (шаровые маркеры XR-iD) |
Все типы, кроме маркера для силового кабеля - 1,5 м Маркер для силового кабеля - 1 м |
| Дальность программирования (шаровые маркеры XR-iD) | 30 см |
| Точность определения глубины залегания маркера | ±15 % ± 5 см |
| Режим обнаружения двух типов маркеров | Любые два типа маркеров |
| Генератор | |
| Режим поиска трассы |
577 Гц 8 кГц 33 кГц 133 кГц |
| Режим поиска повреждения |
10/20 Гц – поиск повреждения 577 Гц/33 кГц – поиск трассы |
| Тональный режим |
577 Гц 133 кГц |
| Индукционный режим |
8 кГц 33 кГц 133 кГц |
| Выходная мощность | 12 Вт |
| Питание |
Алкалиновые батареи типа С (LR14) (6 шт) Аккумуляторная батарея 2200RB Внешний источник питания 9–18 В |
| Продолжительность работы от батареи |
40 часов (нормальный уровень мощности передачи) 10 часов (высокий уровень мощности передачи) |
| Температура эксплуатации | -20°C ... +50°C |
| Температура хранения | -20°C ... +70°C |
| Уровень пыле-влагозащищенности | IP 54 |
| Габаритные размеры, мм | 172x286x197 |
| Масса генератора, кг | 2,4 |
| Масса приемника, кг | 2,3 |
