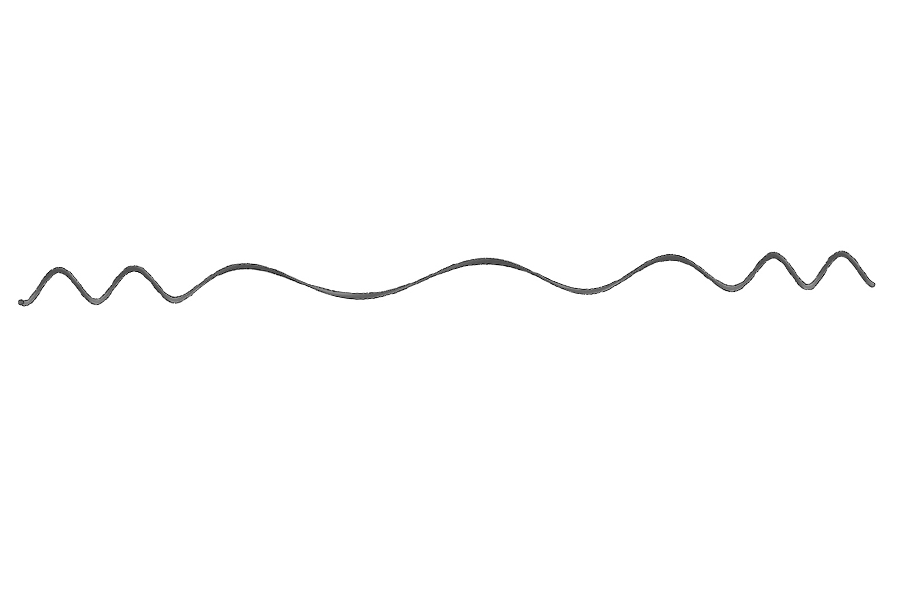

Воздушный спойлер - спираль переменного шага и диаметра, выполненная из поливинилхлоридного круглого стержня диаметром 10-25 мм, длиной 4–5,3 м.
Спойлеры применяются для проводов и тросов диаметром 6,5–45 мм на ВЛ 6-220 кВ.
Спираль состоит из двух участков: участок установки, предназначенный для установки гасителя на проводе (тросе, кабеле); участок с увеличенным шагом. Предотвращение пляски происходит за счет непрерывного изменения аэродинамических характеристик провода (троса) вдоль пролета.
Общая длина спойлеров в пролете составляет 20-30% длины пролета. Номенклатура, количество и схема установки изделий на ВЛ определяется на основании опросных листов.
ТЕХ. ХАРАКТЕРИСТИКИ
|
Наименование |
Диаметр провода, троса, кабеля, мм |
Длина спойлера, мм |
Диаметр стержня, мм |
Масса, кг |
|
|
Минимальный |
Максимальный |
||||
|
СВ-8 |
6,5 |
8,3 |
4050 |
10 |
0,43 |
|
СВ-11 |
8,31 |
11,72 |
4110 |
10 |
0,45 |
|
СВ-14 |
11,73 |
14,32 |
4210 |
14 |
1,00 |
|
СВ-19 |
14,33 |
19,32 |
4390 |
14 |
1,05 |
|
СВ-23 |
19,33 |
23,54 |
4540 |
18 |
1,90 |
|
СВ-25 |
23,55 |
25,90 |
4650 |
18 |
1,95 |
|
СВ-29 |
25,91 |
29,61 |
4800 |
20 |
2,60 |
|
СВ-33 |
29,62 |
33,40 |
4800 |
20 |
2,65 |
|
СВ-37 |
33,41 |
37,33 |
4900 |
20 |
2,70 |
|
СВ-40 |
37,34 |
40,71 |
5180 |
25 |
4,35 |
|
СВ-45 |
40,72 |
45,0 |
5300 |
25 |
4,40 |
