Конструкция лестницы позволяет подниматься на высоту до 24 м. По желанию заказчика в комплект поставки может быть включено любое количество звеньев. Лестницы изготавливаются в климатическом исполнении УХЛ категории 1 по ГОСТ 15150.

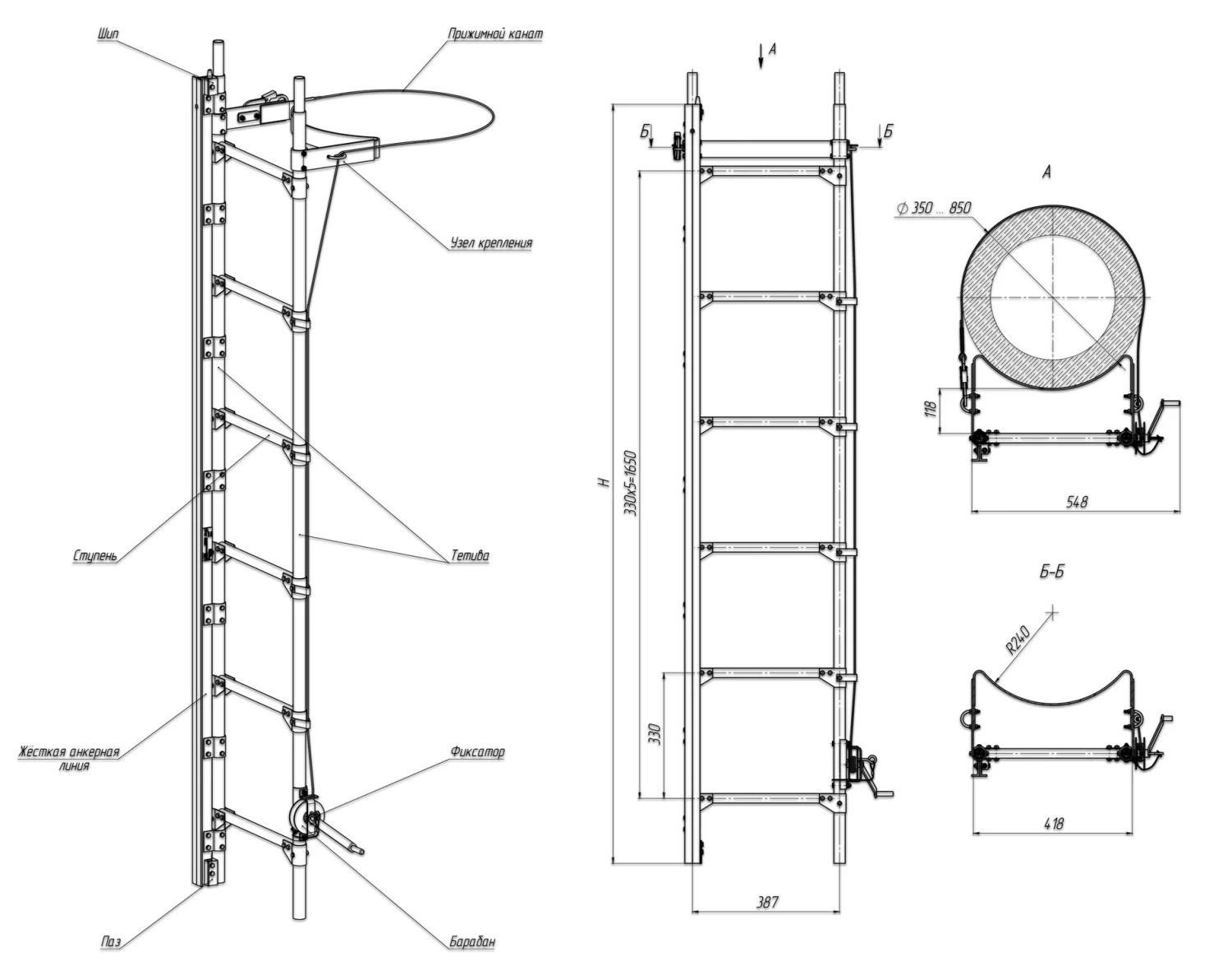

Устройство лестницы и основные размеры показаны ниже:
Грузоподъемность каждого звена и лестницы: 135 кг.
Диапазон рабочих температур: -40…+40°С.
Лестницы поставляются в различных вариантах исполнения звеньев в зависимости от типа и длины.
Стандартными звеньями являются звенья высотой 2 метра, возможно изготовление звеньев высотой 1,8 метра и 1 метр.
Лестница состоит из одного нижнего (основного) звена и верхних звеньев. Звенья изготавливаются из труб алюминиевого сплава.

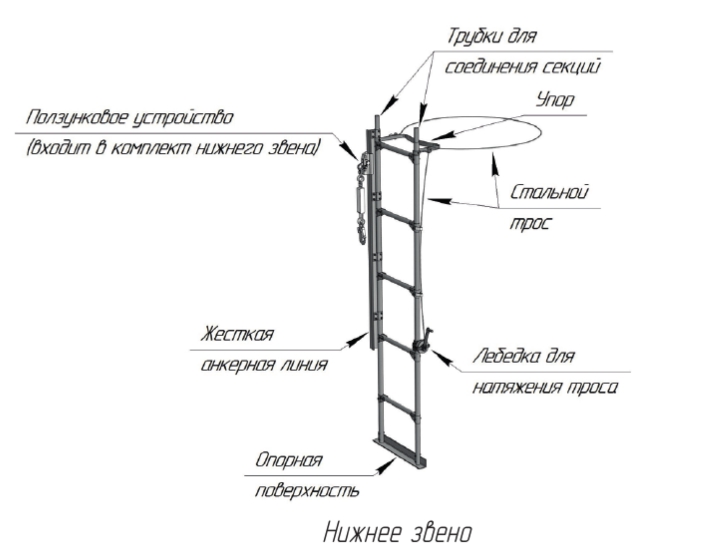

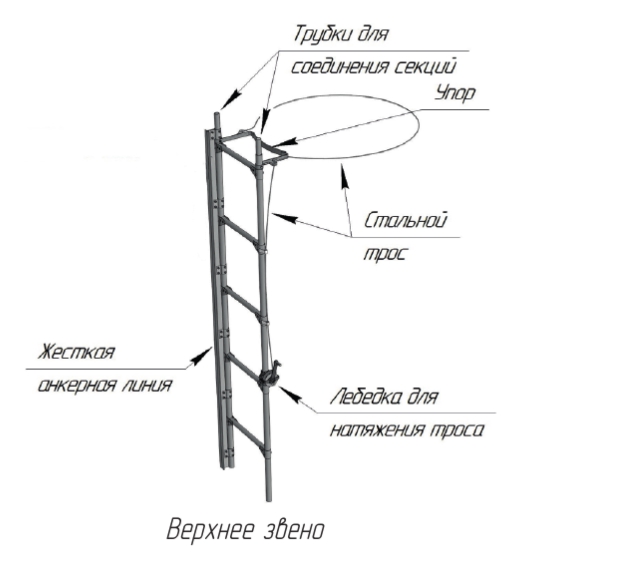

Как показано на рис.1 и рис.2, каждое звено снабжено устройством крепления его к телу опоры и гарантировано исключает возможность сдвига и опрокидывания её при работе.
Основными элементами устройства крепления лестницы являются: упор, стальной трос и ручная лебедка для натяжения стального троса. Для соединения между собой звенья лестниц на торцах тетив имеют телескопические вставки.
Нижнее звено в основании имеет опорную поверхность с коническими упорами, исключающими проваливание в мягкий грунт.
Расчётная нагрузка в момент монтажа лестницы или её эксплуатации допускает поочередный подъём/спуск электромонтеров. Не допускается одновременное использование лестницы двоим лицам и более.
Конструктивной особенностью лестницы ЛС с ЖАЛ является наличие страхующей системы от случайного падения электромонтера.
Страхующая система состоит из жесткой анкерной линии в виде алюминиевого Т-образного профиля, которая входит в состав каждого звена лестницы, и ползункового устройства (входит в комплектацию нижнего звена лестницы). Состав ползункового устройства представлен на рис.3.
- Ползунок устройства ползункового типа изготовлен из алюминиевого сплава и предназначен для прохождения по Т-образному профилю 40х5 мм.
- Рукоятка блокирует ползунковое устройство, предотвращая случайное падение пользователя.
- Овальный карабин служит для присоединения стропа с амортизатором к ручке ползунка. Карабин соответствует стандарту ГОСТ Р ЕН 362-2008, выполнен из легкого алюминиевого сплава с автоматической системой блокировки, предотвращающей непроизвольное открытие карабина. Выдерживает предельную статическую нагрузку 20 кН;
- Монтажный карабин служит для присоединения стропа с амортизатором к нагрудному кольцу страховочной привязи пользователя. Карабин соответствует стандарту ГОСТ Р ЕН 362-2008, выполнен из оцинкованной стали с автоматической системой блокировки, предотвращающей непроизвольное открытие карабина. Выдерживает предельную статическую нагрузку 20 кН;
- Ленточный строп с амортизатором рывка соответствует стандарту ГОСТ Р ЕН 355-2008, изготовлен из полиамидного материала в прозрачном пластиковом протекторе, предназначен для рассеивания кинетической энергии, развиваемой при падении с высоты.
- Лестница – в зависимости от требований заказчика формируется комплект из необходимого количества звеньев лестницы со смонтированными на них участками жесткой анкерной линии (ЖАЛ) в виде алюминиевого профиля. ЖАЛ является неотъемлемой составляющей каждого звена лестницы типа ЛС с ЖАЛ.
- Ползунок (входит в комплектацию нижнего звена лестницы) – устройство с функцией самоблокировки, которое сопровождает пользователя во время изменения положения по направлению вниз или вверх без ручного регулирования, а в случае падения автоматически блокируется на анкерной линии. В состав ползункового устройства входит амортизатор, предназначенный для рассеивания кинетической энергии, развиваемой при падении с высоты. Амортизатор одним концом крепится к соединительному элементу ползунка, другим к страховочной привязи пользователя.
- Паспорт, инструкция по эксплуатации, лист периодической проверки*.
Варианты и масса звеньев используемых в составе лестницы:
ЛС 1 с ЖАЛ — 5,3 кг.
ЛС 1,8 с ЖАЛ — 8,5 кг.
ЛС 1,8Н с ЖАЛ и ползунком — 10,8 кг.
ЛС 2 с ЖАЛ — 9,8 кг.
ЛС 2 Н с ЖАЛ и ползунком — 11,6 кг.
Упаковка лестниц осуществляется в обрешётку по 8 звеньев, габариты 3,0 х 0,7 х 0,5;
