Cистема световой маркировки ССМ-А и ССМ-У

Назначение:

Система световой маркировки была разработана в соответствии с рекомендациями Международной организации гражданской авиации (ИКАО). Представляет собой сигнальную ночную маркировку, позволяющую сигнализировать летящим на малых высотах самолетам о наличии линий электропередачи среднего и высокого напряжения. Согласно рекомендации Международной организации гражданской авиации (ИКАО) размещается на кабелях, подвешенных на воздушных линиях высокого и среднего напряжения, расположенных по соседству с аэропор-тами, а также в местах пересечения долин и рек.

Соответствует ТУ 27.40.39.190-001-43514293-2019

Преимущества:

ССМ использует созданное проводником поле в качестве источника питания, и упрощает установку в проводнике. В отличие от реальных маяков, которые используют вспомогательный проводник, допускает маркировку даже второстепенных линий 60 кВ.

Существует две модификации ССМ по интенсивности света: типа А и типа В низкой интенсивности (согласно ИКАО) для воздушных линий электропередач среднего и высокого напряжения со световой интенсивностью 10 кд и 32 кд соответственно.

Мощность сигнала ограничена и регулируется электронным способом. Свет красный, фиксированный и равномерный на 360°.

Для генерации светового сигнала ССМ использует технологию LED, что в сравнении с газоразрядными лампами позволяет улучшить стабильность светового потока в течение всего срока службы так как не используются токсичные химические соединения, которые могут терять свои свойства с течением времени, а также требуют инфраструктуру для сбора и утилизации.

Удобство монтажа ССМ обеспечивается данными особенностями:

• Максимальный вес конструкции 10 кг, что уменьшает нагрузку на провода
• Отсутствует антенна, которую необходимо устанавливать с изоляторами, то есть максимальная длина конструкции не превышает 0,7 метра, по сравнению с 4 метрами при использовании антенны.
• Блок питания разделен на две части, при монтаже необходимо закрутить винты
• В комплекте поставки присутствует специальный инструмент, который позволяет надежно закрепить ССМ на провод при монтаже



Основные технические характеристики

№	Обозначение	Диапазон применяемых диаметров проводов, мм		Марка применяемых проводов
		Минимум, мм	Максимум, мм
1	ССМ-X1-X2-11/12	11	12	Провода АС по ГОСТ 839
2	ССМ-X1-X2-13/14	13	14	Провода АСПк по ТУ 3511-019-
3	ССМ-X1-X2-14/15	14	15	63976268-2016
4	ССМ-X1-X2-15/16	15	16	Провода АСК2у по ТУ 16.К03-53-2012
5	ССМ-X1-X2-16/17	16	17
6	ССМ-X1-X2-17/18	17	18
7	ССМ-X1-X2-18/19	18	19
8	ССМ-X1-X2-19/20	19	20
9	ССМ-X1-X2-21/22	21	22
10	ССМ-X1-X2-22/23	22	23
11	ССМ-X1-X2-23/24	23	24
12	ССМ-X1-X2-24/25	24	25
13	ССМ-X1-X2-25/26	25	26
14	ССМ-X1-X2-26/27	26	27
15	ССМ-X1-X2-27/28	27	28
16	ССМ-X1-X2-28/29	28	29
17	ССМ-X1-X2-29/30	29	30
18	ССМ-X1-X2-30/31	30	31
19	ССМ-X1-X2-31/32	31	32
20	ССМ-X1-X2-32/33	32	33
21	ССМ-X1-X2-33/34	33	34
22	ССМ-X1-X2-34/35	34	35
23	ССМ-X1-X2-35/36	35	36
24	ССМ-X1-X2-36/37	36	37
25	ССМ-X1-X2-37/38	37	38



Параметры устройства	ССМ-А-10-Х3/Х4	ССМ-У-10-Х3/Х4	ССМ-А-32-Х3/Х4	ССМ-У-32-Х3/Х4
Напряжение ВЛ, кВ	1-500 кВ
Рабочий ток, А	30-1200	10-1200	35-1200	15-1200
Масса не более, кг	10	5	10	5
Габаритные размеры, мм	670х400х100	230х140х170	670х400х100	230х140х170
Интенсивность света	ICAO тип А низкой интенсивности		ICAO тип В низкой интенсивности
Источник света	Сверхъяркий светодиод
Угол исходящего света	360°
Цвет свечения	Авиационный красный
Режим свечения	Постоянный
Срок службы	более 100 000 часов непрерывного функционирования
Класс защиты	IP 66	IP 68	IP 66	IP 68

Условные обозначения:

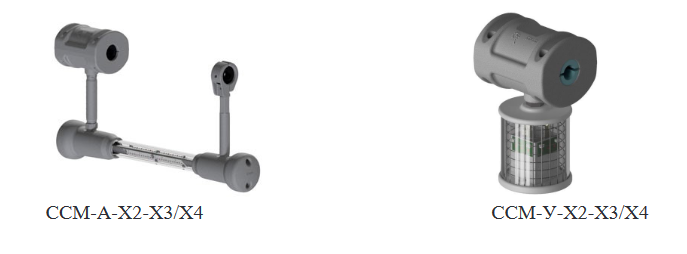

• ССМ-А-10-11/12 – увеличенная версия, интенсивность света 10 кД для проводов от 11 до 12 мм.
• ССМ-У-32-13/14 – компактная версия, интенсивность света 32 кД, для проводов от 13 до 14 мм.
• Х1 – Увеличенная (А) и компактная (У) версия

• Х2 – Интенсивность свечения (10 или 32 кД)

• Х3 – Минимальный диаметр провода

• Х4 – Максимальный диаметр провода;
