Тележка для передвижения по проводам расщепленной фазы модель №13574

Тележка для передвижения по проводам расщепленной фазы модель №13574 (13574.00.00.000)
ТУ 5221-130-27560230-13 предназначена для передвижения одного электромонтёра-линейщика по проводам расщепленного молниезащитного троса или проводам расщепленной фазы с расщеплением от 2 до 8 проводов, при проведении монтажных и ремонтных работ на ВЛ.
Конструкция тележки выполнена в климатическом исполнении УХЛ 1 по ГОСТ 15150-69.

Технические характеристики

Грузоподъемность, кг	Габаритные размеры (ДхШхВ), мм	Диапазон диаметров проводов, мм	Диапазон диаметров грозотросов, мм	Количество проводов в расщепленной фазе, шт.	Расстояние между проводами расщепленной фазы, мм	Масса, кг
150	1876x720x1700	21,6-38	11-38	2-8	400-600	48

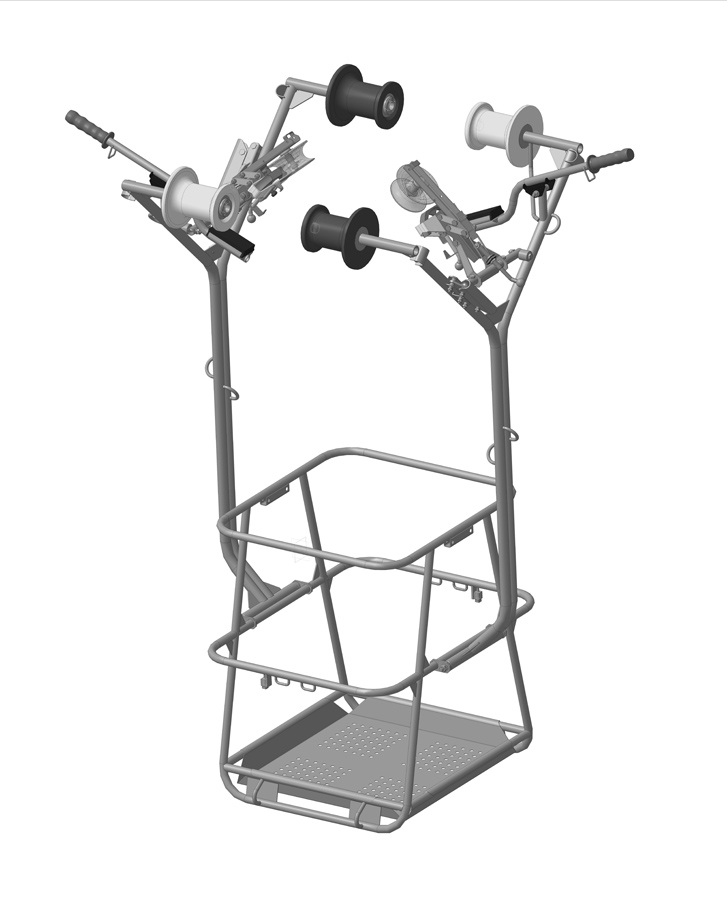

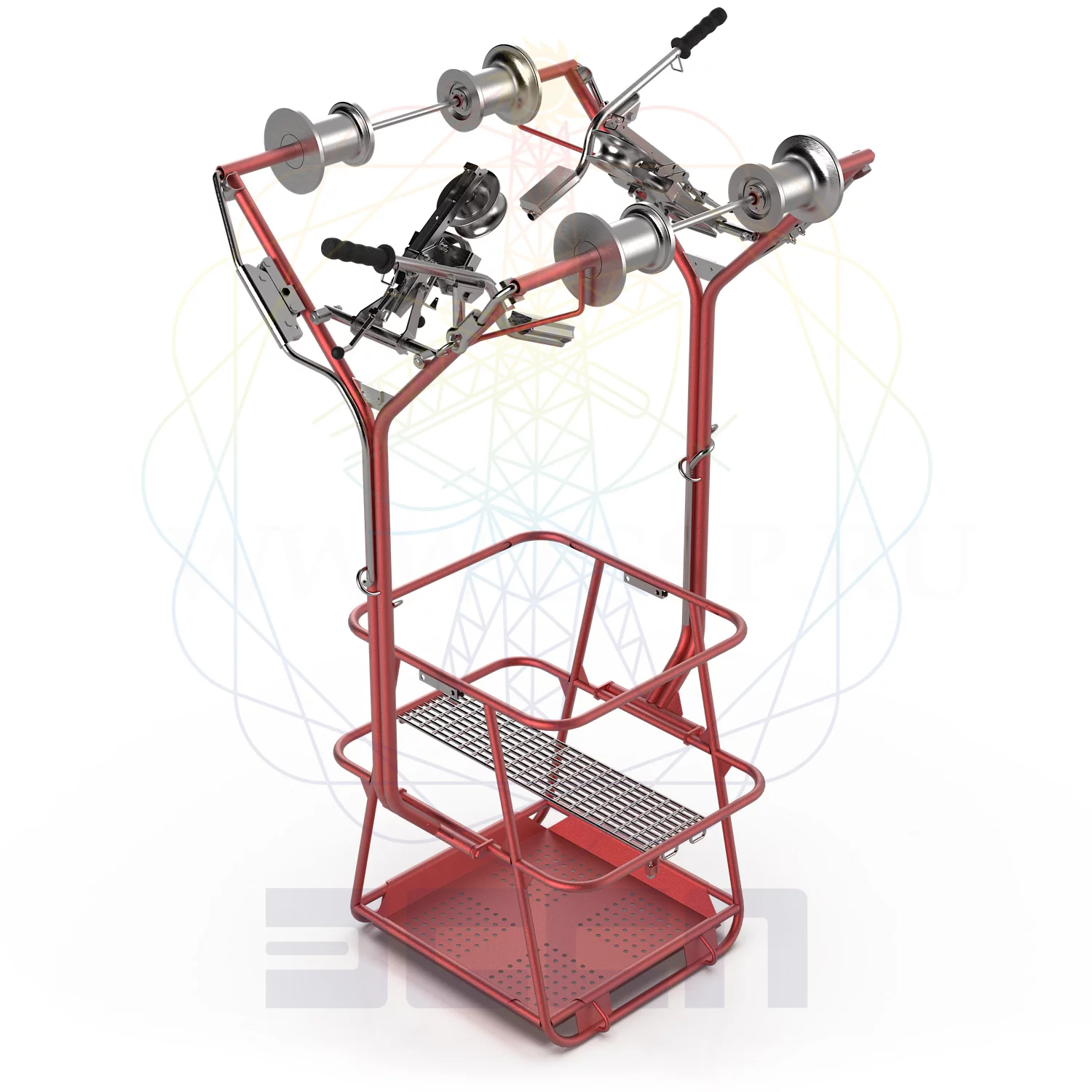

Тележка состоит из стальной люльки. На каркасе расположено плетёное сиденье для одного электромонтера, а также два шарнирно установленных кронштейна.

На кронштейне установлены:

1. два ролика (один из которых изготовлен из алюминиевого сплава, другой из капролактама)
2. подвеска с тормозом для неподвижной фиксации тележки и роликом,
3. рычажный тормоз,
4. эксцентриковый зажим страховочного стропа.

Оси роликов выполнены пустотелыми, через них пропущены страховочные стропы. Страхующий зажим и страховочный строп обеспечивают удержание тележки на проводе в случае схода ролика тележки с провода.

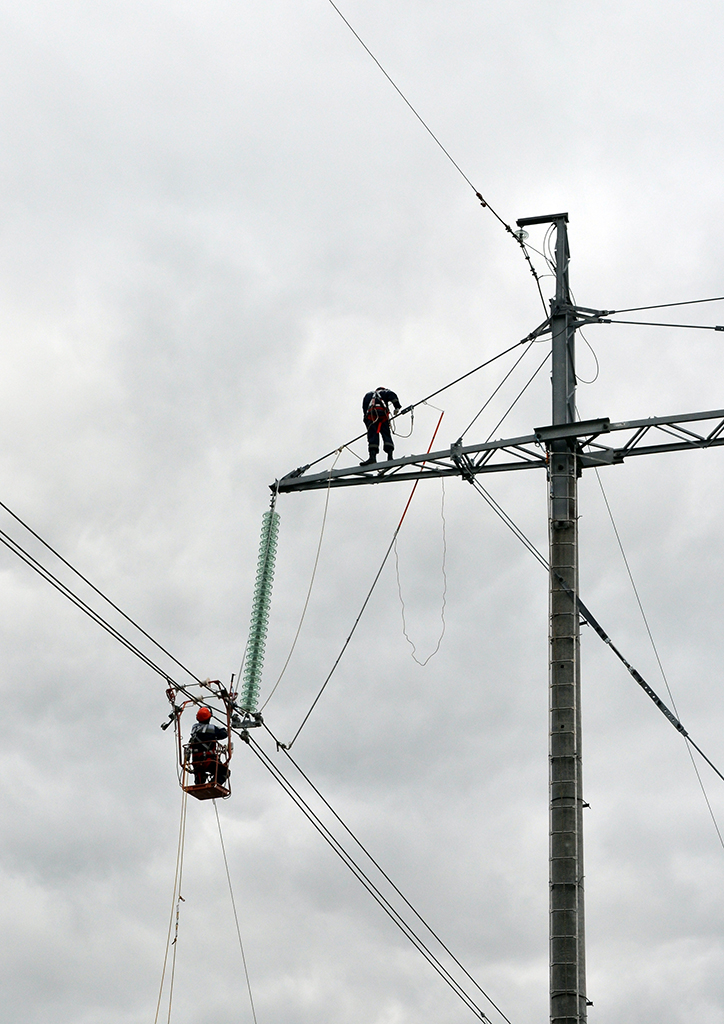

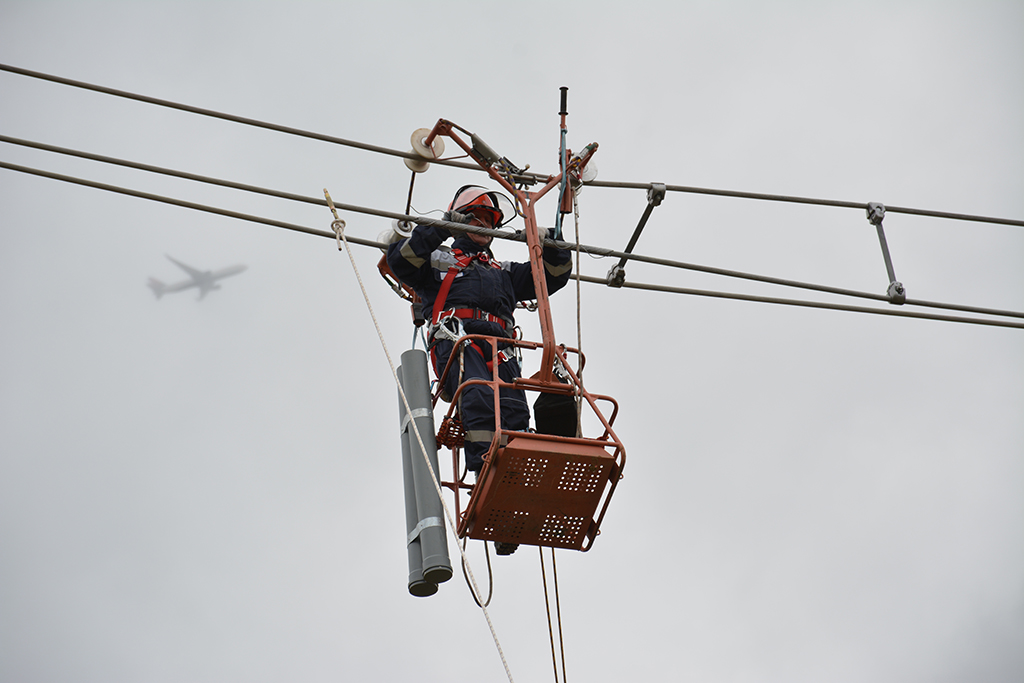

Рычажный тормоз служит для изменения скорости во время движениятележки. При надавливании на ручку происходит поджатие резинового вкладыша к проводу. Люлька оснащена четырьмя скобами для крепления тягового каната. Передвижение тележки по проводам производится электролинейщиками, находящимися на земле (с помощью каната) или самим электролинейщиком, находящимся в тележке.
