Тележка монтажная модель № 13242.10.00.000

Тележка для передвижения по проводам расщепленной фазы модель №13242

Тележка для передвижения по проводам расщепленной фазы модель № 13242.10.00.000 (ТУ 5221-130-27560230-13) предназначена для передвижения одного электромонтёра по проводам расщепленного молниезащитного троса или верхним проводам расщепленной фазы с расщеплением от 2 до 8 проводов, при проведении монтажных и ремонтных работ на ВЛ 330-1150 кВ.

Конструкция тележки выполнена в климатическом исполнении УХЛ 1 по ГОСТ 15150-69.

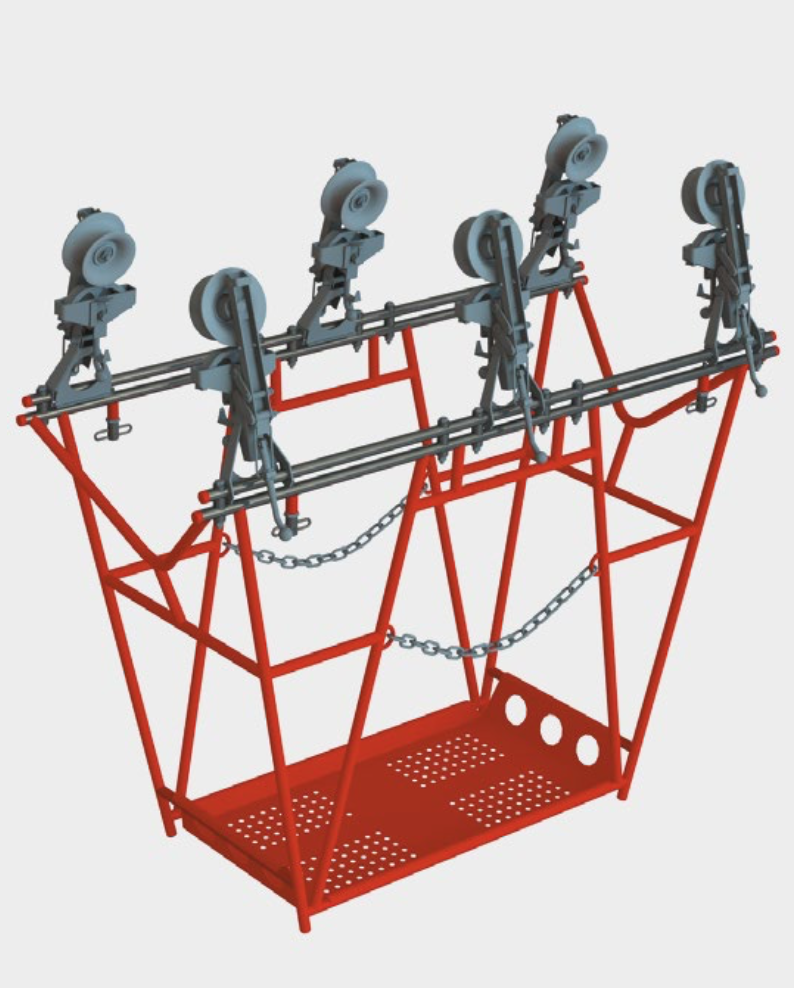

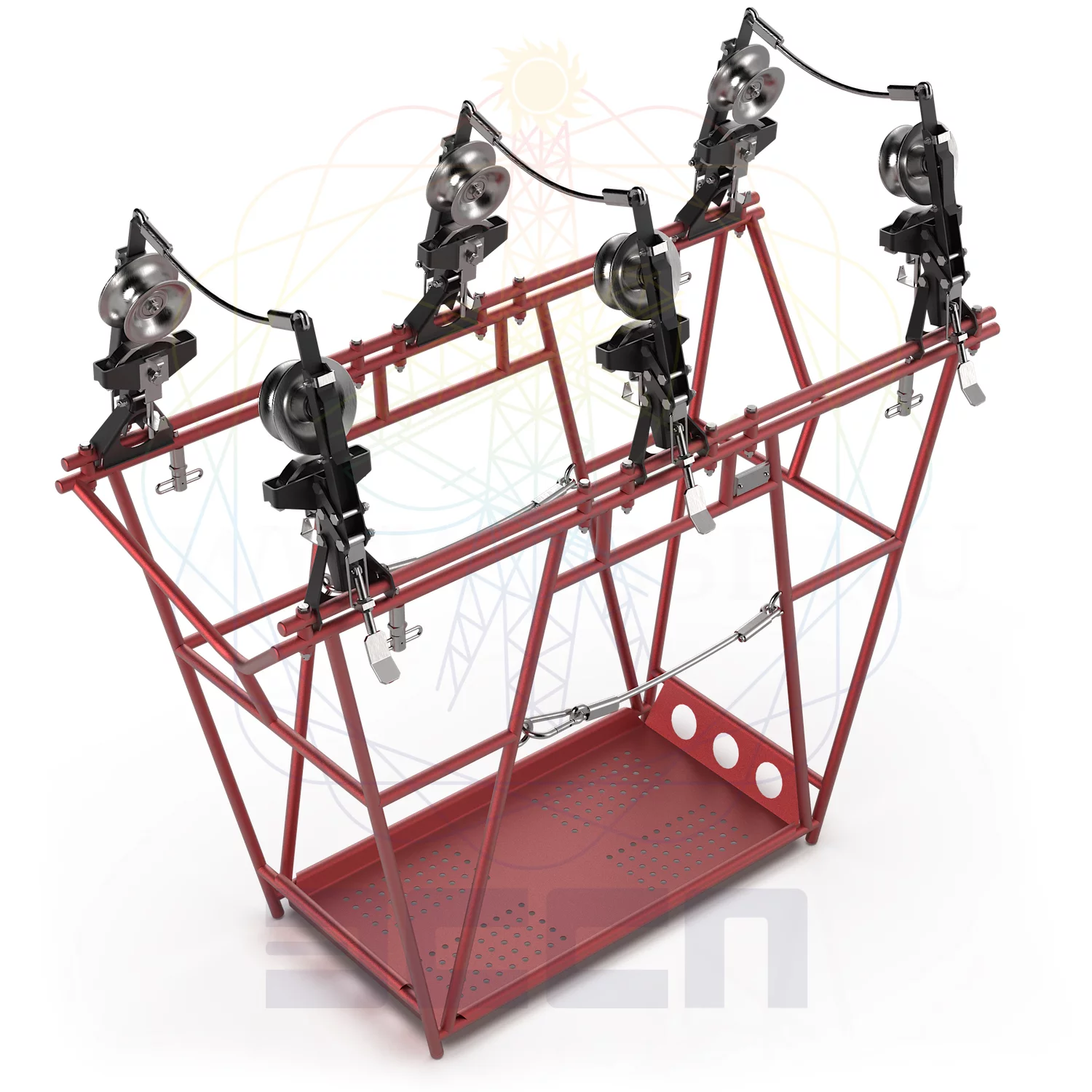

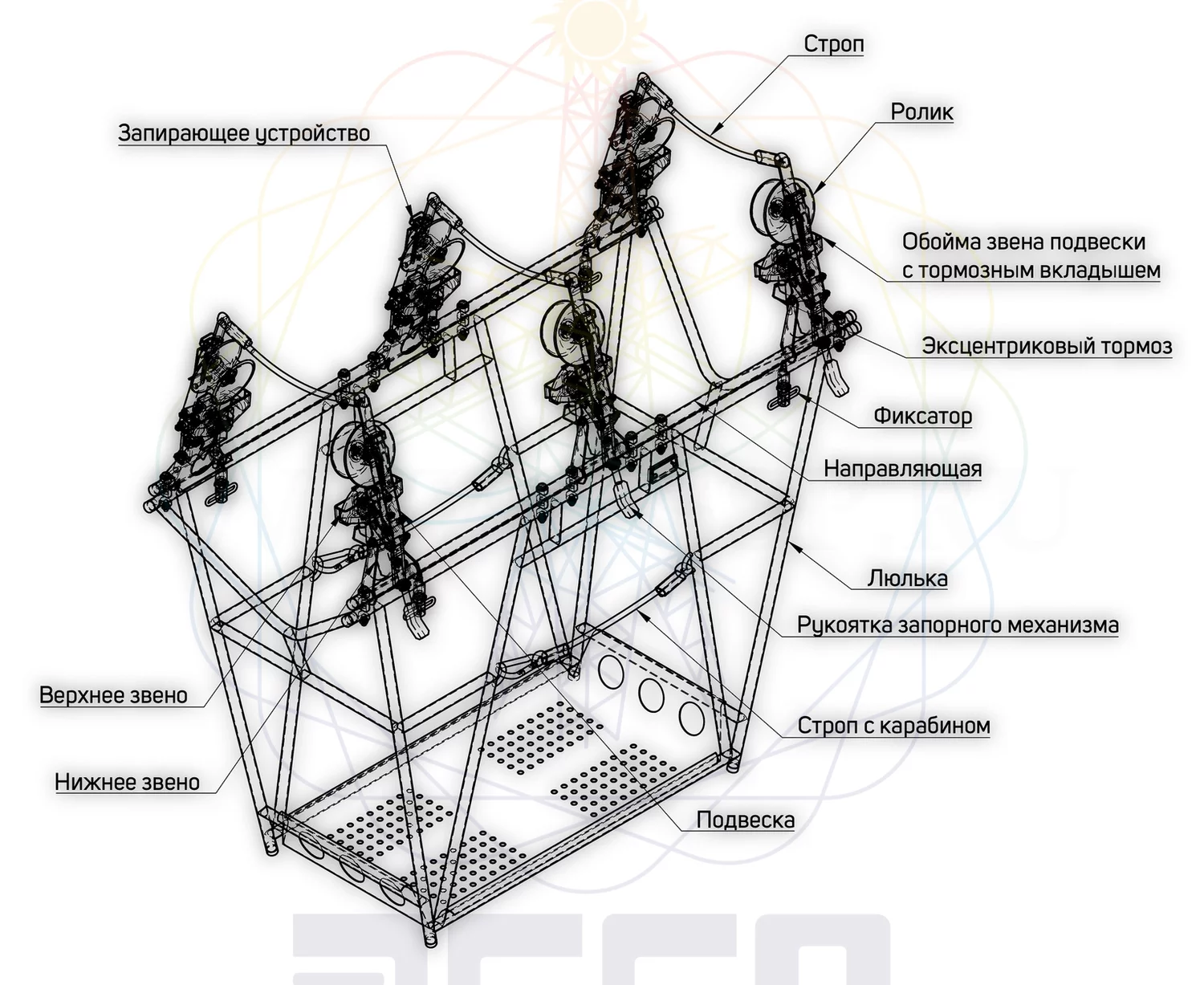

За счет наличия трёх пар роликов на тележке модель 13242 можно преодолевать распорки, установленные в пролете, путем попеременного преставления и сдвига пар роликов. Тележка состоит из стальной люльки, трёх пар рабочих роликов, закреплённых на подвесках. При этом подвески имеют возможность продольного перемещения и фиксации в крайних положениях. Для торможения тележки в пролёте каждая подвеска снабжена эксцентриковым тормозом, установленным шарнирно. Подвески рабочих роликов соединены попарно между собой страхующими стропами, охватывающими провода расщепленной фазы сверху и являющимися дополнительным средством обеспечения безопасности при работе с тележкой. Соединение стропов с верхними звеньями подвесок осуществляется быстроразъёмными запирающими устройствами.
В зависимости от диаметра провода регулируется положение оси тормозного вкладыша, что гарантирует эффективное торможение на различных диаметрах проводов. Предусмотрена возможность, с использованием штатной тормозной системы, препятствовать скатыванию тележки при движении вверх по уклону при ослаблении тягового каната.


Грузоподъемность, кг	Габаритные размеры (ДхШхВ), мм	Диапазон диаметров проводов, мм	Диапазон диаметров грозотросов, мм	Количество проводов в расщепленной фазе, шт.	Расстояние между проводами расщепленной фазы, мм	Масса, кг
150	1295x800x1235	21,6-38	11-38	2-8	400-600	30

Тележка модель № 13242.10.00.000 оснащена 6 съемными роликами, позволяющими обходить распорки и поддерживающие зажимы. Все ходовые ролики оснащены тормозными устройствами, обеспечивающими фиксирование тележки в любой точке пролета. Компания ООО "Спектрум Групп" является официальным партнером завода изготовителя АО "ЭССП".

Для заказа тележки направьте заявку в адрес нашей электронной почты или нажмите кнопку заказть товар.
