СЦ-1

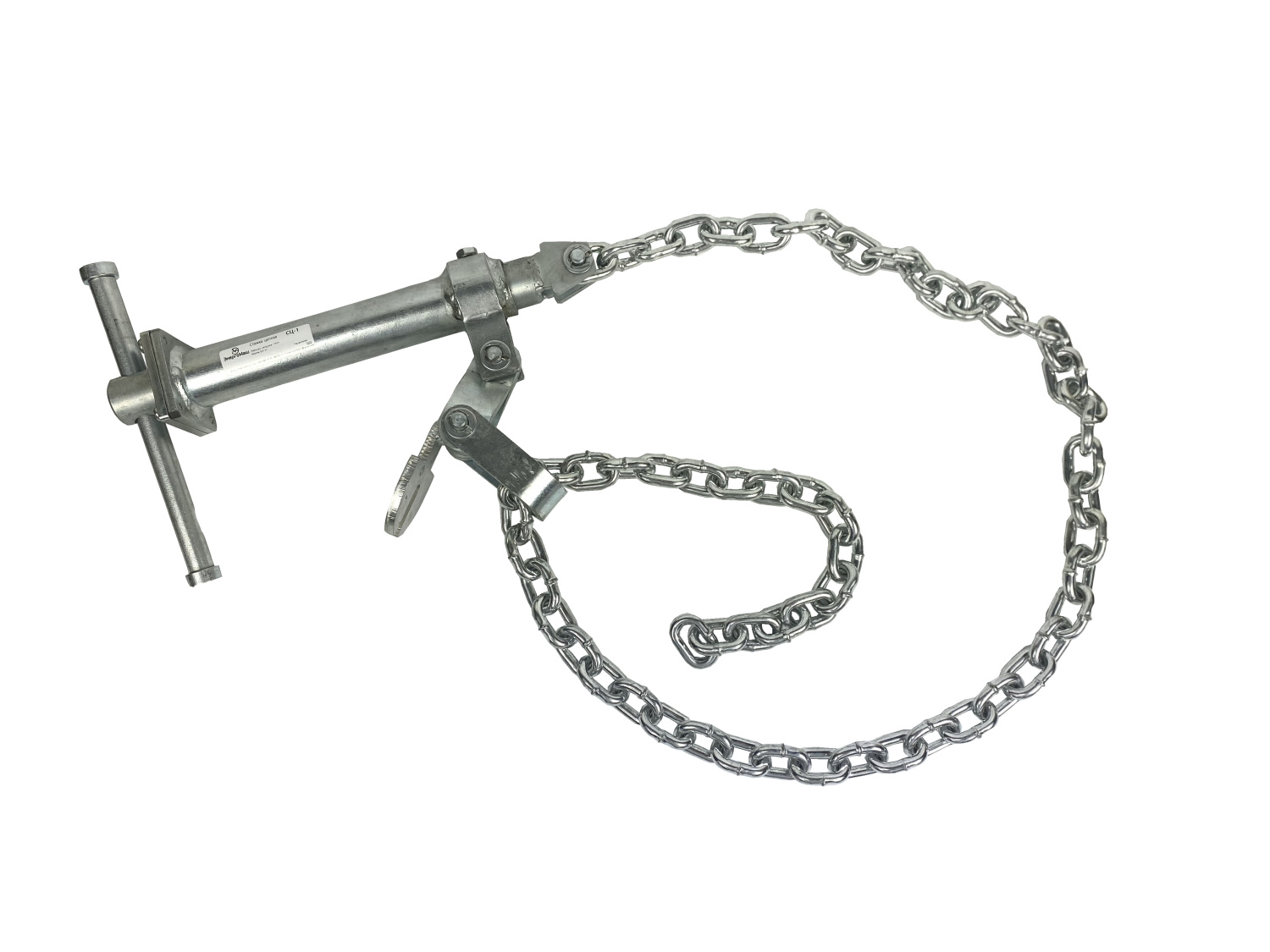

Стяжка цепная СЦ-1

Стяжка цепная, служит для временного крепления одной детали деревянной опоры к другой, а также для крепления к стойке опоры приспособлений, например кронштейнов, пово­ротного устройства, лебёдки и т. п.

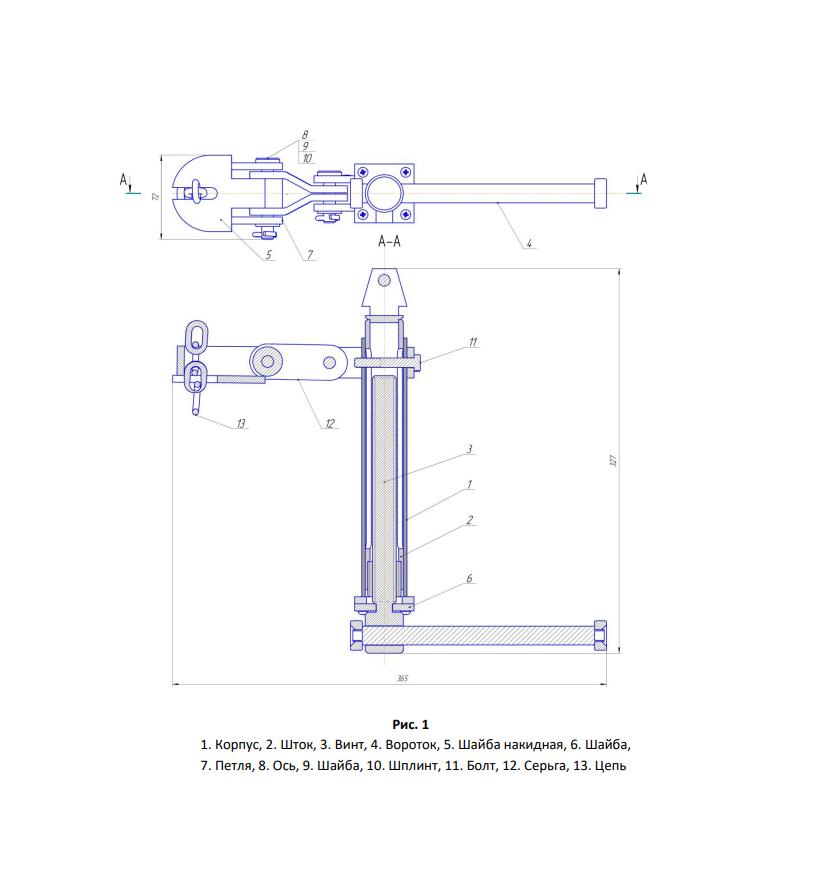

Стяжка цепная состоит из цепи длиной 1,5 метра с диаметром звена 8 мм. и винтового стяжного устройства. Один конец цепи присоединяется к вин­ту стяжного устройства, а второй про­пускается в пряжку. Звено цепи вклады­вается в язычок пряжки, чем обеспечи­вается надежное соединение цепи с пряжкой и исключается само-расцепление. Ход гайки по винту составляет 160 мм, что позволяет стягивать детали, отстоящие друг от друга до 80 мм.

Стягивание деталей, отстоящих на большее расстояние, про­изводится при помощи двух цепных стяжек. Вторая стяжка на­кладывается после установки первой. Цепная стяжка может быть применена для скрепления бревен практически любых встречающихся диаметров. Фиксацию деталей деревянных опор при помощи цепной стяжки может производить 1 человек.

Трущиеся детали стяжки должны регулярно осма­триваться, очищаться от пыли и грязи и смазываться. Наружные поверхности стяжки следует периодически окрашивать.

Стяжка цепная СЦ-1 комплектация

• Цепная стяжка -1 шт.
• Цепь - 1 шт.

Стяжка цепная СЦ-1 характеристики

• Рабочая нагрузка — 10,0 кН
• Испытательная нагрузка — 25 кН
• Ход винта — 160 мм.
• Длина цепи — 1,5 м
• Диаметр звена цепи — 8 мм.
• Вес — 5,5 кг.
