Шарнир Ш-2

Шарнир Ш-2

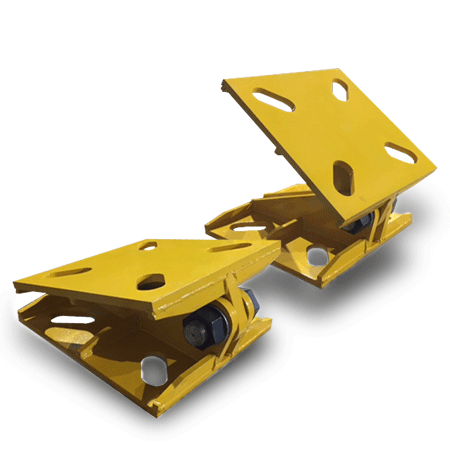

Предназначен для подъёма типовых и унифицированных стальных свободностоящих опор и опор на оттяжках ВЛ 110-500 кВ методом поворота.<br> Шарнир Ш-2 используется для подъёма опор с 2, 4 крепёжными отверстиями в башмаке опоры.<br> Принцип работы:<br> Шарнир Ш-2 состоит из нижней неподвижной части, которая крепится к закладным анкерным болтам фундамента при помощи гаек и специальных квадратных шайб, и верхней подвижной части, которая крепится к башмаку лежащей на земле опоры при помощи шпилек с гайкими и специальными квадратными шайбами. При подъеме опоры с помощью грузоподъемных механизмов подвижная часть шарнира совершает поворот относительно неподвижной части вокруг оси вращения до установки опоры в вертикальное положение. После установки опоры шарнир демонтируется и опора окончательно фиксируется к закладным анкерным болтам фундамента при помощи гаек и шайб, которыми комплектуется опора ЛЭП.<br> <br> Комплект поставки:<br> <ul> <li>Верхняя часть - 2шт.</li> <li> Нижняя часть – 2шт.</li> <li> Ось шарнира – 2шт.</li> <li> Шайба – 4шт.</li> <li> Гайка - 4шт.</li> <li> Паспорт изделия -1шт.</li> </ul> <br> Шарнир Ш-2-1 поставляется с комплектом крепежа. Посмотреть комплектацию Шарнира Ш-2-1 можно <a href="http://lep-snab.ru/catalog/ustroystva-i-prisposobleniya/prisposobleniya-dlya-ustanovki-opor/sharnir-sh-2-1/">здесь</a><br> <br> <ul> <li>Технические параметры:</li> <li> Класс напряжения - 110 - 500 кВ</li> <li> Габаритные размеры - 500х500х260 мм</li> <li> Масса комплекта - 250 кг.</li> </ul>
