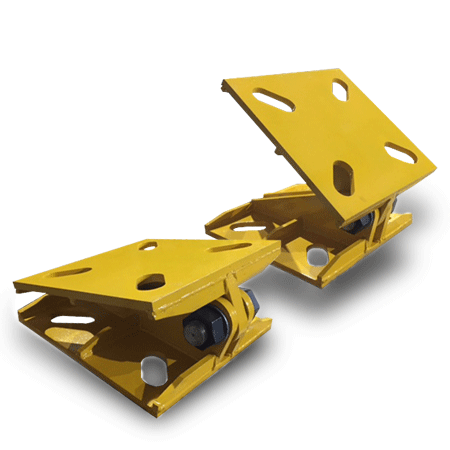

Шарнир Ш-1-1 (с комплектом крепежа)

Предназначен для подъёма типовых и унифицированных стальных свободностоящих опор и опор на оттяжках ВЛ 35-330 кВ методом поворота.
Шарнир Ш-1-1 используется для подъёма опор с 2, 4 крепёжными отверстиями в башмаке опоры. Шарнир Ш-1-1 поставляется с комплектом крепежа.

Принцип работы:

Шарнир Ш-1 состоит из нижней неподвижной части, которая крепится к закладным фундамента при помощи гаек и шайб, и верхней подвижной части, которая крепится к башмаку лежащей на земле опоры при помощи болтов , гаек и шайб. При подъеме опоры с помощью грузоподъемных механизмов подвижная часть шарнира совершает поворот относительно неподвижной части вокруг оси вращения до установки опоры в вертикальное положение. После установки опоры шарнир демонтируется и опора окончательно фиксируется к закладным фундамента при помощи гаек и шайб.

Комплект поставки:

• Верхняя часть — 2 шт.
• Нижняя часть — 2 шт.
• Ось шарнира — 2 шт.
• Шайба — шт.
• Гайка — 4 шт.
• Шпилька М48х170 — 8 шт.
• Шайба Ø48 — 8 шт.
• Квадратная спецшайба Ø48 — 16 шт.
• Гайка М48 — 16 шт.
• Паспорт изделия — 1 шт.

Технические параметры:

• Класс напряжения 35-330 кВ
• Габаритные размеры — 500 х 430 х 220 мм.
• Масса комплекта — 160 кг.
