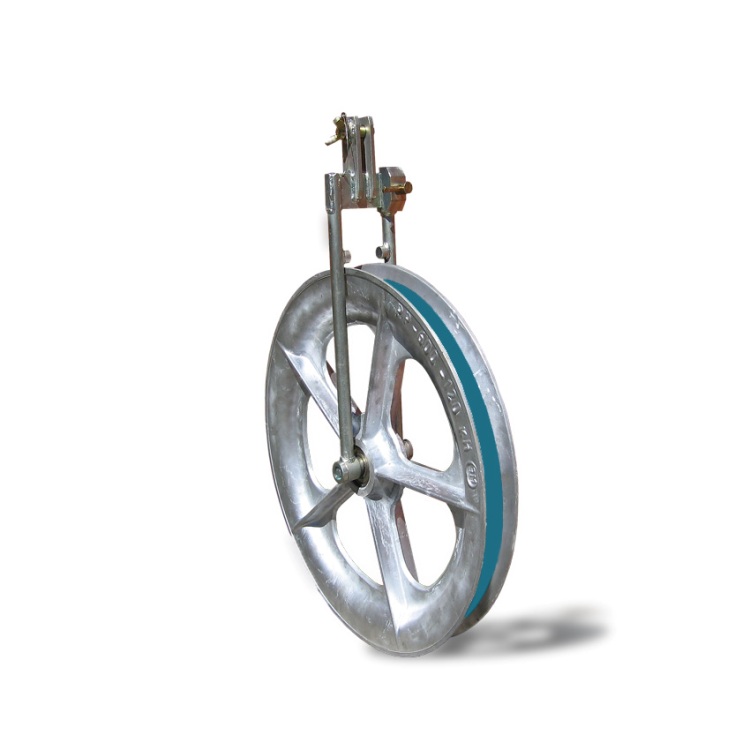

Ролик раскаточный с полимерной вставкой РРП-600-120

Ролик РРП-600-120 полный аналог ролика Tesmec CAS 600 предназначен для раскатки оптических кабелей встроенных в грозотрос (ОКГТ) и коррозионностойких грозозащитных тросов типа ГТК, выполненных из стального каната плакированного алюминием методом "под тяжением" по опорам ВЛ.
Конструкция ролика полностью соответствует требованиям для проведения работ методом «под тяжением».

Характеристики РРП-600-120

Рабочая нагрузка: 60,0 кН
Разрушающая нагрузка: 120,0 кН
Радиус ручья: 35,5 мм
Диаметр ролика по ручью: 600 мм
Габаритные размеры 980х190х720 мм
Масса: 26.4 кг

Конструктивные особенности:

• форма ручья не позволяет проводу выскочить из ручья в процессе монтажа

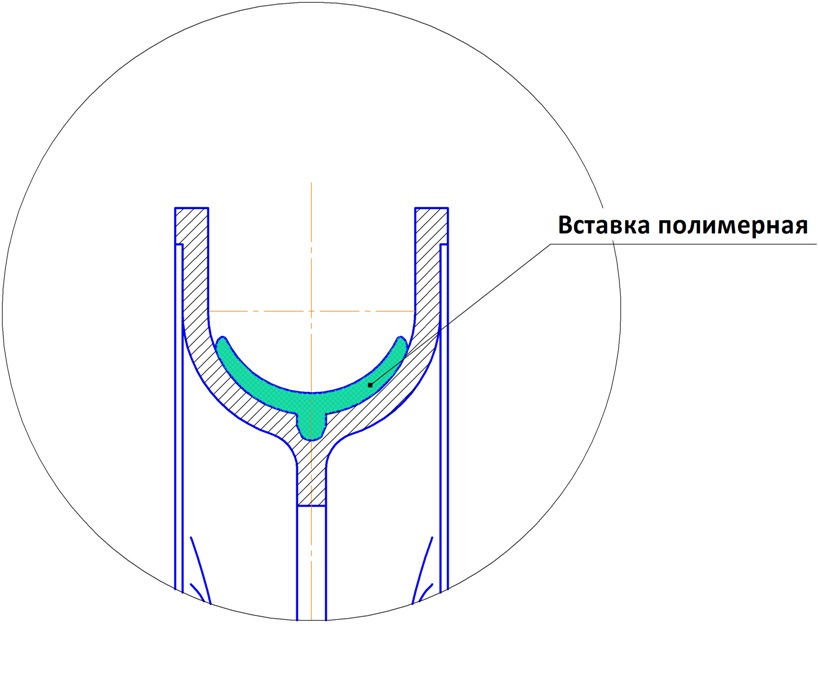

• ручей желоба имеет кольцевую полимерную вставку для защиты алюминиевого покрытия от истирания

• колесо из алюминиевого сплава смонтировано на двух шарикоподшипниках закрытого типа

• усиленный подвес ролика с отводной тягой выполнен из оцинкованной стали

• наличие специальных предохранителей предотвращает возможность попадания троса между колесом ролика и тягой

• узел крепления ролика – фиксированный


Выбирая диаметр ролика всегда необходимо учитывать минимальные радиусы изгиба провода или каната рекомендуемые заводом изготовителем.

При монтаже ОКГТ для промежуточных и анкерно-угловых опор с углом поворота менее 5° рекомендуется выбирать раскаточные ролики диаметром по желобу соответствующие 40 наружным диаметрам кабеля. Для анкерных и анкерно-угловых опор с углом поворота до 60° соответствующие 60 диаметрам кабеля. Для анкерных и анкерно-угловых опор с углом поворота более 60° применяются ролики «тандемы» состоящие из двух последовательно стоящих стандартных роликов, соединенных между собой специальной траверсой Т-350-100 или Т-600-120.
