СМ-150

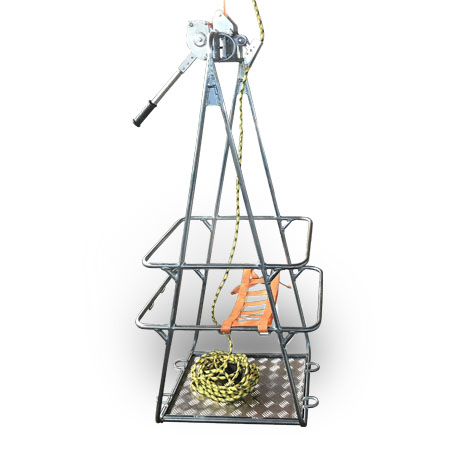

Устройство для выполнения работ на поддерживающих гирляндах ВЛ 110-750 кВ СМ-150

Предназначено для размещения электромонтера в устройстве при осмотре гирлянд и замене дефектных изоляторов, при замене сцепной арматуры поддерживающих гирлянд на ВЛ 110-750 кВ.

Состав устройства:

• Сиденье монтёра.
• Подъёмно-спусковой механизм.
• Захваты для крепления к уголкам траверсы опоры.
• Синтетический ленточный строп и страховочный канат.

Принцип работы:
Устойство подвешивается ленточным стропом подъёмно-спускового механизма через специальные захваты, входящие в комплект поставки, к траверсе.
Аналогично к траверсе опоры крепится страховочный канат проходящий через блокирующее устройство, закрепленное к корпусу сиденья монтёра.
Монтажник, находящийся в устройстве, при помощи подъёмно-спускового механизма может перемещаться вдоль подвесной гирлянды изоляторов и выполнять необходимые работы.
Устройство может быть использовано также для доставки монтера к проводу, находящемуся под напряжением, способом «маятника» в тех случаях, когда промежуток (расстояние) «провод-стойка опоры» по своему значению не обеспечивает необходимой диэлектрической прочности.

Комплект поставки:

• Сиденье монтёра - 1 шт.
• Захват за уголок - 2 шт.
• Страховочный канат - 6 м.
• Скоба СК-7-1 - 1 шт.

Технические параметры:

• Грузоподъёмность: 1,5 кН (150 кгс).
• Высота спуска: 3,5 м.
• Усилие на рукоятке лебедки: 180 Н (18 кгс).
• Масса: 20,0 кг.
