ПС-400У

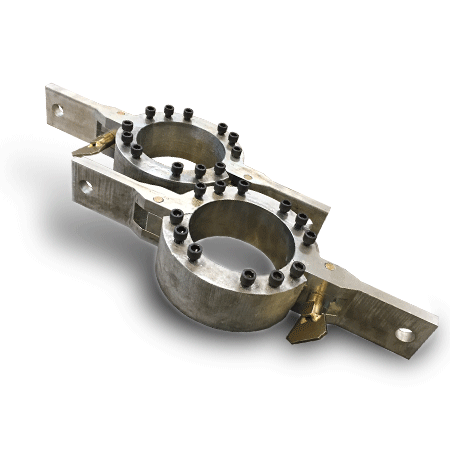

Хомут (вайма) ПС-400У

Предназначен для замены дефектных изоляторов на подвесных гирляндах высоковольтных линий электропередач (ВЛ). Хомут (вайма) ПС-400У является универсальным приспособлением и позволяет совместно со сменными матрицами, производить замену таких изоляторов, как ПС-300В, ПС-300Г, ПС-400В.

Перечень сменных матриц для хомут (вайма) ПС-400У:

Наименование матрицы	Марка изоляторов
Матрица хомут (вайма) ПС-300	ПС-300В, ПС-300Г
Матрица хомут (вайма) ПС-400	ПС-400В

На Хомут (вайма) ПС-400У крепится при помощи специальных высокопрочных болтов (класс прочности 12.9) необходимая матрица.
Матрицы имеют дополнительную буквенную маркировку:

• "В" — верхний изолятор,
• "Н" — нижний изолятор.

Хомуты, согласно маркировке на матрицах, устанавливаются на шапки неповрежденных изоляторов, ограничивающих участок с дефектными изоляторами в гирлянде. При помощи винтовых стяжек марки СВ-50, соединённых с хомутами при помощи скоб типа СК-12, путём сжатия, снимается нагрузка с участка с дефектными изоляторами и производится замена.

  Комплект поставки:

• Хомут (вайма) ПС-400У — 2 шт.
• Специальные болты — 24 шт.
• Паспорт изделия — 1шт.
• Матрицы для хомут (вайма) ПС-400У поставляются отдельно.


Характеристики:

• Марки изоляторов: ПС-300В, ПС-300Г, ПС-400В
• Рабочая нагрузка: 100,0 кН
• Испытательная нагрузка: 125,0 кН
• Материал — термообработанная оцинкованная сталь
• Габаритные размеры без матриц: 550х220х78 мм;
