Комплект для замены дефектных изоляторов ПС-120У

Предназначен для замены в условиях эксплуатации на ВЛ, ОРУ подстанций дефектных изоляторов марки ПС-70Е, ПСД-70Е, ПС-120Б и ПСВ-120Б.
Замена производится путем стягивания участка гирлянды изоляторов, находящейся под рабочим тяжением.
Комплект ПС-120У включает в себя все необходимые компоненты для организации рабочей схемы по замене дефектных изоляторов марок ПС-70Е, ПСД-70Е, ПС-120Б и ПСВ-120Б.

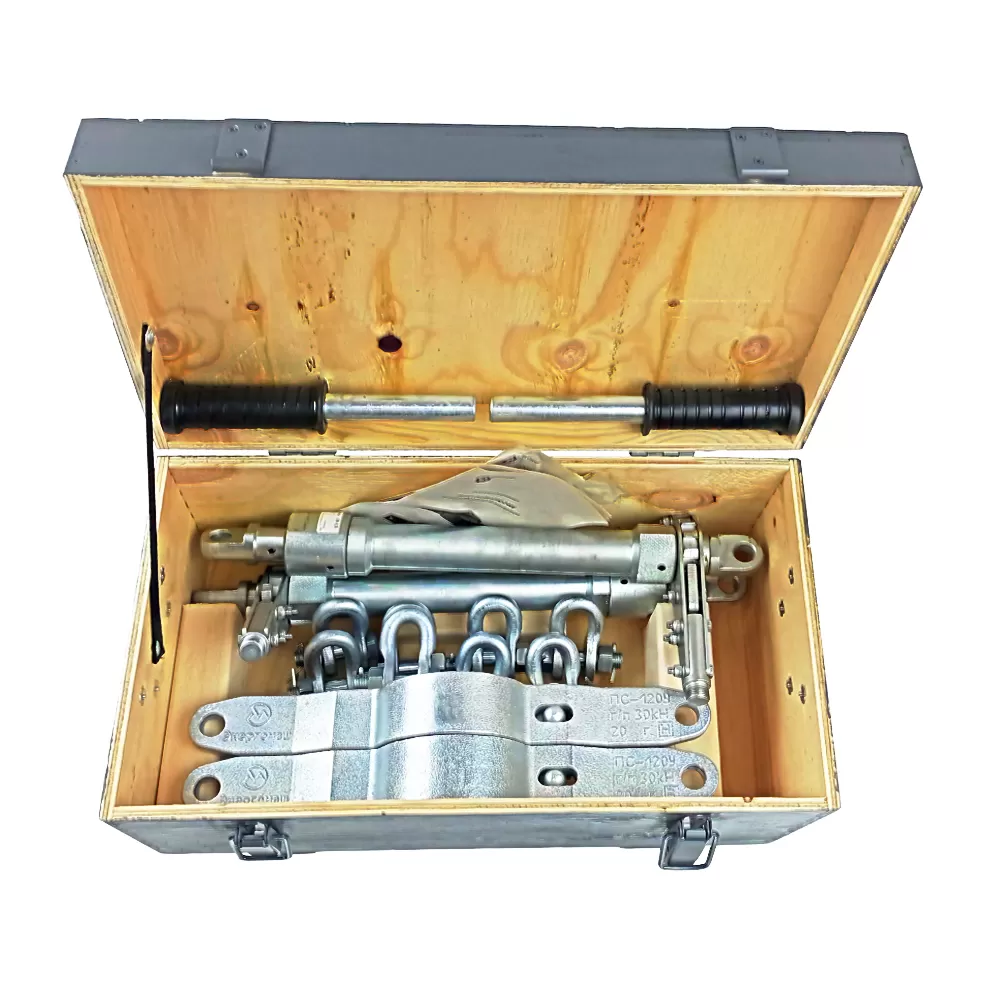

Все компоненты размещены в специальной деревянной таре для хранения.

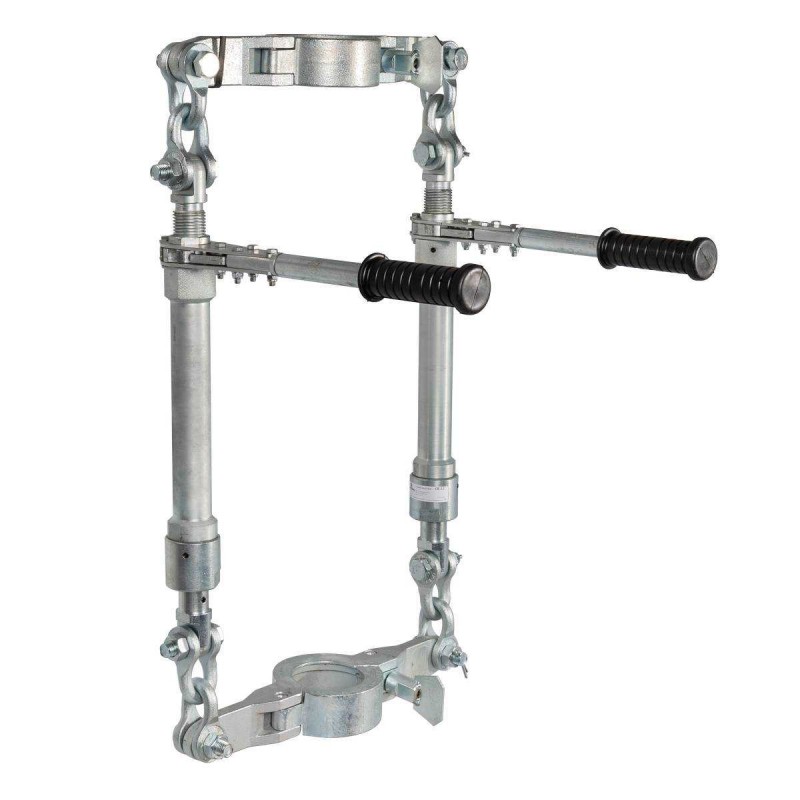

Хомуты, входящие в состав комплекта, устанавливаются на шапки неповрежденных изоляторов, ограничивающих участок с дефектными изоляторами в гирлянде.
В качестве хомута в данном комплекте используется Хомут (вайма) ПС-120У двустороннего действия.

При помощи винтовых стяжек марки СВ-25 , соединённых с хомутами скобами типа СК-7-1А, путём сжатия, снимается нагрузка с участка с дефектными изоляторами и производится замена.

Состав комплекта:

• Хомут (вайма) ПС-120У — 2 шт.
• Стяжка винтовая СВ-25 — 2 шт.
• Скоба СК-7-1А — 8 шт.
• Ящик деревянный — 1 шт.
• Паспорт изделия — 1 шт.

Параметры:

• Марка изоляторов: ПС-70Е, ПСД-70Е, ПС-120Б, ПСВ-120Б
• Габаритные размеры: 480х225х220 мм.
• Масса: 23.2 кг.
