ПТСП-2

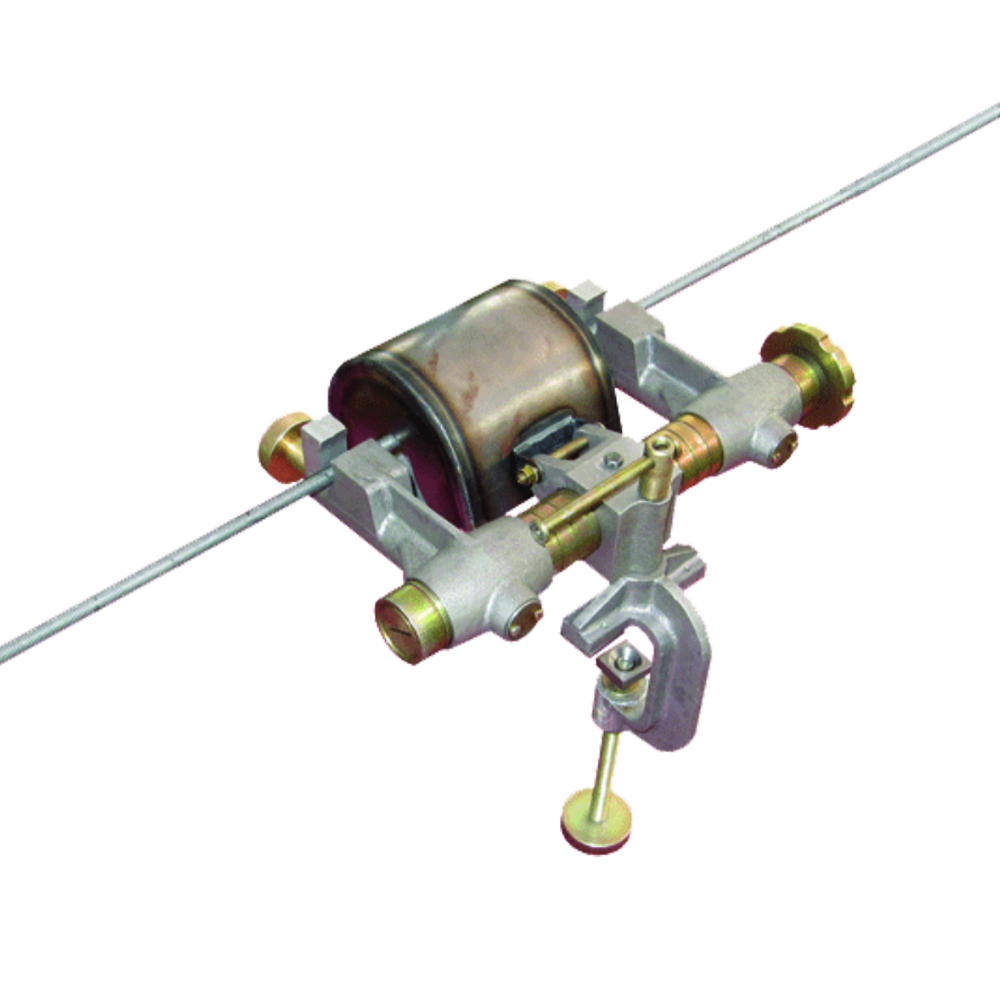

<h3> <span style="font-size: 14px; text-transform: uppercase;">ПТСП-2 - приспособление для термитной сварки проводов</span></h3> <div> <b><i>Назначение и область применения</i></b><br> <br> Приспособление для сварки проводов встык (ПТСП) предназначено для термитной сварки стальных, медных и алюминиевых шин и проводов наружным диаметром 4 - 700 мм2. Также термическая сварка применяется для оконцевания, ответвления и контактного соединения неизолированных проводов линий электропередач в полевых условиях.<br> Устройство для термитной сварки проводов встык используется при строительстве, прокладке, ремонте и обслуживании высоковольтных линий электропередач и других кабельных линий.<br> <br> <b><i>Принцип работы<br> </i></b><br> Аппарат содержит штатив с возможностью закрепления проводов в трех местах для скручивания в жилу, термопатрон, экран и охладители. Работа ПТСП основана на термоэлектрическом контактном методе соединения посредством оплавления кромок соединяемых деталей. Оплавление осуществляется термическим патроном, состоящего из металлического кокиля и термитного муфеля. Провода, предназначенные для соединения в жилу или шину, подготавливаются к сварке, устанавливаются в термопатрон и жестко фиксируются в нем с помощью двух специальных зажимов. После подготовительных работ поджигается термпопатрон при помощи термитной спички, защитный экран опускается, струбцины сводятся друг с другом посредством ручного привода. Под действием электрического тока один из зажимов плавно перемещается по направлению к неподвижному зажиму. После оплавления кромок на величину припуска на оплавление, производится осадка. Далее полученный шов охлаждается. <br> <br> <b><i>Модификации <br> </i></b> <br> Приспособление для сварки проводов ПТСП выпускается в двух модификациях:<br> <ul> <li><b>УПП-1 (ПТСП-1)</b>, представляющий собой клещи для сварки, применяется для термитной сварки проводов диаметром 4 - 40 мм2. Устройство содержит защитный откидной корпус и зажимное приспособление, при помощи винтов которого концы свариваемых проводов устанавливаются в термический патрон. Термопатрон или термошашка поджигается при помощи термитной спички, а затем закрывается откидным корпусом для обеспечения безопасности персонала. Сварка длится около двух минут, после чего рукоятки сварочных клещей сжимают, провода плотно стыкуются друг с другом без зазора. Когда место сварки остынет, его осаждают и зачищают, удаляют образовавшийся шлак, а затем снимают сварочные клещи с уже сваренных проводов.</li> </ul> <ul> <li><b>ПТСП-2,</b> представляющее собой две сдвигающиеся струбцины с защитным откидным экраном и специальным пазом, в который устанавливается термитный патрон, используется в случае сварки проводов сечением 40 - 700 мм2 (по ГОСТу 839-80). Приспособление для сварки имеет поворотную струбцину, при помощи которой устройство можно закрепить на опоре высоковольтных линий. <br> </li> </ul> <b><i>Технические характеристики<br> <br> </i></b> </div> <table border="1" align="center"> <tbody> <tr> <td rowspan="2"> Параметр </td> <td colspan="2"> Значение </td> </tr> <tr> <td> УПП-1 (ПТСП-1) </td> <td> ПТСП-2 </td> </tr> <tr> <td> Наибольшее сечение свариваемых проводов, мм2 </td> <td> 40 </td> <td> 700 </td> </tr> <tr> <td> Наименьшее сечение свариваемых проводов, мм2 </td> <td> 4 </td> <td> 40 </td> </tr> <tr> <td> Наибольший ход подвижных зажимов (суммарный), мм </td> <td> 70 </td> <td> 70 </td> </tr> <tr> <td> Габаритные размеры, мм </td> <td> 480х200х70 </td> <td> 520х320х270 </td> </tr> <tr> <td> Масса, не более, кг </td> <td> 0,9 </td> <td> 12 </td> </tr> </tbody> </table>
