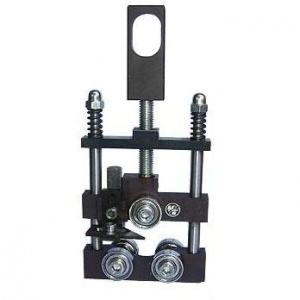

Нож для снятия полупроводящего слоя ИПС-3М (50-630)

Инструмент ИПС-3 для снятия полупроводящего слоя с кабеля из сшитого полиэтилена сечением 50-630 мм2, с изоляции жил кабеля, обеспечивающих передачу напряжения до 35 кВ.
Инструмент состоит из металлического корпуса с направляющими, подвижной каретки, роликов для обкатки по кабелю и рукояток и ножей. Нож установлен на каретке. Расположение ножа настраивается регулировочным винтом. Положение каретки регулируется поворотом рукоятки вокруг своей оси. Инструмент обкатывается по кабелю на роликах по спирали, а нож срезает слой изоляции кабеля на определенную глубину.

Станок прост в эксплуатации, процесс зачистки кабеля состоит всего из нескольких операций: при помощи винта, конец разделываемого кабеля закрепляется в станке прижимными роликами отрегулировать положение станка на нужную глубину среза винтом 12 и надежно его закрепить болтами 9, 10 вставить указательный палец руки, в отверстие ручки 1 винта и поворачивая станок вокруг кабеля, произвести снятие наружного слоя на необходимую длину по окончанию работ станок необходимо очистить и упаковать

Толщина изоляции после снятия проводящего слоя должна быть не менее :
  • для кабелей на напряжение 10 кВ - 3,5 мм
  • для кабелей на напряжение 20 кВ - 5,5 мм для
  • кабелей на напряжение 35 кВ - 8,5 мм

Состав инструмента:

  1. Ручка с отверстием
  2. Винт
  3. Гайка
  4. Пружина сжатия
  5. Верхняя планка с винтом
  6. Скользящая планка с одной парой прижимных роликов
  7. Стойка
  8. Фиксированная нижняя планка с двумя парами прижимных роликов
  9. Прижимные ролики
  10. Нож
  11. Болт
  12. Болт
  13. Каретка
  14. Регулировочный винт
