АСПТ 400/93-150/29,1

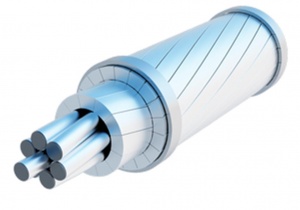

<h2> <span style="font-size: 14px; text-transform: uppercase;">Провод АСПТ 400/93-150/29,1</span></h2> Провод неизолированный из термостойкого алюминиевого сплава с сердечником из стальной проволоки, плакированной алюминием, с повышенной рабочей температурой. Предназначен для передачи электрической энергии в воздушных сетях. Преимущественная область применения: в атмосфере воздуха типов I и II при условии содержания сернистого газа не более 150 мг/м2•сут. (1,5 мг/м3) на суше всех макроклиматических районов, кроме ТВ и ТС, исполнения УХЛ по ГОСТ 15150.<br> <br> <h4> <span style="font-size: 14px; text-transform: uppercase;">Параметры</span></h4> <table border="1" align="center"> <thead> <tr> <th style="text-align: center;"> Номинальное сечение, мм2 </th> <th style="text-align: center;"> Сечение алюминий/сталь, плакированная алюминием, мм2 </th> <th style="text-align: center;"> Диаметр провода, мм </th> <th style="text-align: center;"> Диаметр сердечника из стальных проволок, плакированных алюминием, мм </th> <th style="text-align: center;"> Электрическое сопротивление 1 км провода постоянному току при 20°С, Ом, не более </th> <th style="text-align: center;"> Разрывное усилие, Н, не менее </th> <th style="text-align: center;"> Масса 1 км провода, кг </th> </tr> </thead> <tbody> <tr> <td style="text-align: center;"> 25/4,2 </td> <td style="text-align: center;"> 24,9/4,15 </td> <td style="text-align: center;"> 6,9 </td> <td style="text-align: center;"> 2,3 </td> <td style="text-align: center;"> 1,099 </td> <td style="text-align: center;"> 890 </td> <td style="text-align: center;"> 95,0 </td> </tr> <tr> <td style="text-align: center;"> 35/6,2 </td> <td style="text-align: center;"> 36,9/6,15 </td> <td style="text-align: center;"> 8,4 </td> <td style="text-align: center;"> 2,8 </td> <td style="text-align: center;"> 0,744 </td> <td style="text-align: center;"> 1320 </td> <td style="text-align: center;"> 142,0 </td> </tr> <tr> <td style="text-align: center;"> 50/8,0 </td> <td style="text-align: center;"> 48,2/8,0 </td> <td style="text-align: center;"> 9,6 </td> <td style="text-align: center;"> 3,2 </td> <td style="text-align: center;"> 0,569 </td> <td style="text-align: center;"> 1720 </td> <td style="text-align: center;"> 185,0 </td> </tr> <tr> <td style="text-align: center;"> 70/72 </td> <td style="text-align: center;"> 68,4/72,2 </td> <td style="text-align: center;"> 15,4 </td> <td style="text-align: center;"> 11 </td> <td style="text-align: center;"> 0,3143 </td> <td style="text-align: center;"> 98200 </td> <td style="text-align: center;"> 667,0 </td> </tr> <tr> <td style="text-align: center;"> 120/19 </td> <td style="text-align: center;"> 117,5/18,8 </td> <td style="text-align: center;"> 15,15 </td> <td style="text-align: center;"> 5,55 </td> <td style="text-align: center;"> 0,2362 </td> <td style="text-align: center;"> 42457 </td> <td style="text-align: center;"> 449,0 </td> </tr> <tr> <td style="text-align: center;"> 120/27 </td> <td style="text-align: center;"> 114/26,6 </td> <td style="text-align: center;"> 15,4 </td> <td style="text-align: center;"> 6,6 </td> <td style="text-align: center;"> 0,2381 </td> <td style="text-align: center;"> 51186 </td> <td style="text-align: center;"> 490,0 </td> </tr> <tr> <td style="text-align: center;"> 150/19 </td> <td style="text-align: center;"> 147,6/18,8 </td> <td style="text-align: center;"> 16,75 </td> <td style="text-align: center;"> 5,55 </td> <td style="text-align: center;"> 0,19 </td> <td style="text-align: center;"> 47098 </td> <td style="text-align: center;"> 531,0 </td> </tr> <tr> <td style="text-align: center;"> 150/24 </td> <td style="text-align: center;"> 148,7/24,2 </td> <td style="text-align: center;"> 17,1 </td> <td style="text-align: center;"> 6,3 </td> <td style="text-align: center;"> 0,1803 </td> <td style="text-align: center;"> 53752 </td> <td style="text-align: center;"> 570,0 </td> </tr> <tr> <td style="text-align: center;"> 150/34 </td> <td style="text-align: center;"> 147/34,3 </td> <td style="text-align: center;"> 17,5 </td> <td style="text-align: center;"> 7,5 </td> <td style="text-align: center;"> 0,1846 </td> <td style="text-align: center;"> 66003 </td> <td style="text-align: center;"> 632,0 </td> </tr> <tr> <td style="text-align: center;"> 185/24 </td> <td style="text-align: center;"> 186,9/24,2 </td> <td style="text-align: center;"> 18,9 </td> <td style="text-align: center;"> 6,3 </td> <td style="text-align: center;"> 0,15 </td> <td style="text-align: center;"> 59352 </td> <td style="text-align: center;"> 675,0 </td> </tr> <tr> <td style="text-align: center;"> 185/29 </td> <td style="text-align: center;"> 181,2/29 </td> <td style="text-align: center;"> 18,8 </td> <td style="text-align: center;"> 6,9 </td> <td style="text-align: center;"> 0,1532 </td> <td style="text-align: center;"> 64218 </td> <td style="text-align: center;"> 692,0 </td> </tr> <tr> <td style="text-align: center;"> 240/32 </td> <td style="text-align: center;"> 244/31,65 </td> <td style="text-align: center;"> 21,6 </td> <td style="text-align: center;"> 7,2 </td> <td style="text-align: center;"> 0,1148 </td> <td style="text-align: center;"> 77522 </td> <td style="text-align: center;"> 881,8 </td> </tr> <tr> <td style="text-align: center;"> 240/39 </td> <td style="text-align: center;"> 235,8/38,6 </td> <td style="text-align: center;"> 21,55 </td> <td style="text-align: center;"> 7,95 </td> <td style="text-align: center;"> 0,1176 </td> <td style="text-align: center;"> 84506 </td> <td style="text-align: center;"> 905,3 </td> </tr> <tr> <td style="text-align: center;"> 300/39 </td> <td style="text-align: center;"> 301,4/38,6 </td> <td style="text-align: center;"> 24 </td> <td style="text-align: center;"> 8 </td> <td style="text-align: center;"> 0,09304 </td> <td style="text-align: center;"> 94213 </td> <td style="text-align: center;"> 1085,7 </td> </tr> <tr> <td style="text-align: center;"> 330/30 </td> <td style="text-align: center;"> 334,6/29 </td> <td style="text-align: center;"> 24,8 </td> <td style="text-align: center;"> 6,9 </td> <td style="text-align: center;"> 0,0849 </td> <td style="text-align: center;"> 89081 </td> <td style="text-align: center;"> 1116,2 </td> </tr> <tr> <td style="text-align: center;"> 330/43 </td> <td style="text-align: center;"> 332/43 </td> <td style="text-align: center;"> 25,2 </td> <td style="text-align: center;"> 8,4 </td> <td style="text-align: center;"> 0,0848 </td> <td style="text-align: center;"> 106789 </td> <td style="text-align: center;"> 1203,5 </td> </tr> <tr> <td style="text-align: center;"> 400/51 </td> <td style="text-align: center;"> 394/51 </td> <td style="text-align: center;"> 27,5 </td> <td style="text-align: center;"> 9,15 </td> <td style="text-align: center;"> 0,07124 </td> <td style="text-align: center;"> 125180 </td> <td style="text-align: center;"> 1427,4 </td> </tr> <tr> <td style="text-align: center;"> 500/64 </td> <td style="text-align: center;"> 490/63,5 </td> <td style="text-align: center;"> 30,6 </td> <td style="text-align: center;"> 10,2 </td> <td style="text-align: center;"> 0,0574 </td> <td style="text-align: center;"> 154262 </td> <td style="text-align: center;"> 1773,5 </td> </tr> <tr> <td style="text-align: center;"> 700/86 </td> <td style="text-align: center;"> 687/86 </td> <td style="text-align: center;"> 36,2 </td> <td style="text-align: center;"> 12,0 </td> <td style="text-align: center;"> 0,04099 </td> <td style="text-align: center;"> 214444 </td> <td style="text-align: center;"> 2470,5 </td> </tr> <tr> <td style="text-align: center;"> 800/105 </td> <td style="text-align: center;"> 821/105 </td> <td style="text-align: center;"> 39,7 </td> <td style="text-align: center;"> 13,25 </td> <td style="text-align: center;"> 0,03431 </td> <td style="text-align: center;"> 257215 </td> <td style="text-align: center;"> 2956,8 </td> </tr> <tr> <td style="text-align: center;"> 1000/56 </td> <td style="text-align: center;"> 1003,2/56,3 </td> <td style="text-align: center;"> 42,4 </td> <td style="text-align: center;"> 9,6 </td> <td style="text-align: center;"> 0,02871 </td> <td style="text-align: center;"> 226995 </td> <td style="text-align: center;"> 3144,1 </td> </tr> </tbody> </table> <br> <p> Примечание. В случае необходимости применения у Заказчика специальных конструкций провода, отсутствующих в настоящих технических условиях, наружный диаметр, расчетный вес, физико-механические параметры провода рассчитываются производителем на основании заполненного Заказчиком опросного листа по условиям монтажа и эксплуатации (в зависимости от длин пролетов, стрел провеса, внешних климатических нагрузок). При этом разработанная специальная конструкция провода, будет соответствовать требованиям настоящих технических условий, требованиям Заказчика и иметь уникальный номер. </p> <p> Условное обозначение марки провода формируется из букв и цифр, отражающих элементы конструкции, материалы и характеристики провода: </p> <p> АСПТ 1/2-3/4, где </p> <p> АСПТ - Провод неизолированный из термостойкого алюминиевого сплава с сердечником из стальной проволоки, плакированной алюминием, с повышенной рабочей температурой.<br> 1 - Номинальное сечение проволок из алюминия, мм2<br> 2 - Номинальное сечение сердечника провода, мм2<br> 3 - Рабочая температура провода, °С<br> 4 - Диаметр провода, мм </p> <p> Пример записи условного обозначения провода с сердечником номинальным сечением 39 мм2 и наружным повивом проволок из термостойкого алюминиевого сплава номинальным сечением 240 мм2 с рабочей температурой 150° С, диаметром 21,55 мм при его заказе и в документации другого изделия: «Провод АСПТ 240/39 – 150/21,55 ТУ 3511-005-63976268-2010» </p>
