Провод АС 120/19

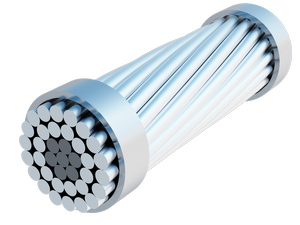

Конструкция провода АС 120/19

1. Сердечник из одного повива из 7 стальных проволок номинальным диаметром 1,85 мм.
2. Токопроводящая часть из двух повивов из 26 алюминиевых проволок номинальным диаметром 2,4 мм.

Технические характеристики провода АС 120/19

Электрическое сопротивление провода	не более 0,244 Ом/км
Разрывное усилие провода	не менее 41 521 Н
Строительная длина	не менее 2 000 м
Маломеры в партии	не более 5% кусками от 250 м
Допустимая температура нагрева провода	90 °C
Минимальный радиус изгиба	не регламентируется
Срок службы	не менее 45 лет



Массо-габаритные характеристики провода АС 120/19

Расчетная масса (вес)	471,0 кг/км
Наружный диаметр	15,2 мм
Макс. длина в бухте	106 м
Калькулятор массы	1 км → 471 кг
