ТУ 16.К71-454-2013
ГОСТ Р 53769-2010
Задать вопрос
| МАРКА КАБЕЛЯ | НАИМЕНОВАНИЕ | УСЛОВИЯ ЭКСПЛУАТАЦИИ |
|---|---|---|
| Вз-ПСПГнг(А)-FRHF |

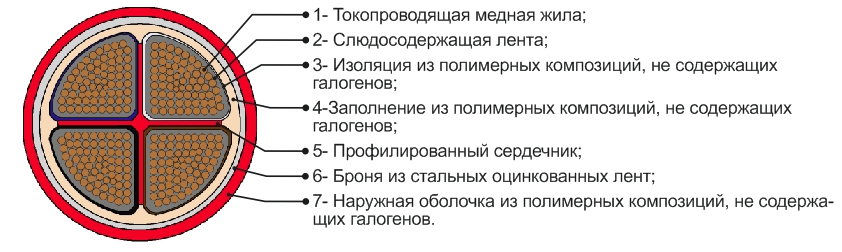

Кабель с медными жилами с термическим барьером поверх медных жил из слюдосодержащей ленты, с изоляцией и заполнением и наружной оболочкой из полимерных композиций, не содержащих галогенов |
Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, во внутренних электроустановках, в зданиях, в том числе во взрывоопасных зонах классов 0, 1 (В1 и В1а), а также в электрических цепях, сохраняющих работоспособность при пожаре. |
| Вз-ПСПГЭнг(А)-FRHF |
То же, в общем экране из медной ленты или медных проволок под наружной оболочкой |
|
| Вз-ПСБПнг(А)-FRHF |
То же, что Вз-ПСПГнг(А)-FRHF с броней из стальных оцинкованных лент под наружной оболочкой |
|
|
Вз-АПСПГнг(А)-HF, Вз-ПСПГнг(А)-HF |
Кабель с алюминиевыми или медными жилами, с изоляцией, заполнением и наружной оболочкой из полимерных композиций, не содержащих галогенов |
Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях, во внутренних электроустановках, в зданиях, в том числе во взрывоопасных зонах классов 0, 1 (В1 и В1а), а также в искробезопасных и искроопа-сных цепях |
|
Вз-АПСПГЭнг(А)-HF, Вз-ПСПГЭнг(А)-HF |
То же, в общем экране из медной ленты или медных проволок под наружной оболочкой | |
|
Вз-АПСБПнг(А)-HF, Вз-ПСБПнг(А)-HF |
То же, что Вз-ПСПГнг(А)-HF с броней из стальных оцинкованных лент под наружной оболочкой |
ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ СИЛОВОГО КАБЕЛЯ, НЕ РАСПРОСТРАНЯЮЩЕГО ГОРЕНИЕ, С ПРОФИЛИРОВАННЫМ СЕКЦИОННЫМ ЭЛЕМЕНТОМ:
Ударопрочность
Использование центрального профилированного секционного элемента позволяет создать демпфирующий слой между токопроводящими жилами, что позволяет избежать КЗ между жилами при повышенных механических воздействиях на кабель;
Взрывобезопасность
Использование центрального профилированного секционного элемента позволяет полностью заполнить пространство между жилами, что предотвращает возможность «закачивания» или вовлечения внутрь конструкции кабеля газов, при давлении не менее 0,05МПа, потенциально вызывающих взрыв;
Сейсмостойкость
Кабель стоек к воздействию максимального расчетного землетрясения интенсивностью 9 баллов, при уровне установки над нулевой отметкой до 50 метров;
Огнестойкость
Использование слюдосодержащей ленты поверх токопроводящей жилы позволяет создать термический барьер, обеспечивающий хорошие диэлектрические свойства в температурном диапазоне от 750 °С до 1000 °С;
Низкое дымо- и газовыделение
Выполнение изоляции и заполнения из полимерных композиций, не содержащих галогенов, и наружной оболочки из поливинилхлоридного пластикатов пониженной пожарной опасности позволяет снизить выделение дыма, коррозионно-активных и опасных для здоровья людей продуктов горения;
Удобство монтажа
Использование центрального профилированного секционного элемента в конструкции позволяет предотвратить овальность кабеля, что гарантирует плотность обжатия кабеля манжетом при вводе в оборудование, а также гарантирует качественный монтаж муфт.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
–FRHF | –HF |
|---|---|---|
| Номинальное переменное напряжение | 1 кВ | 0,66; 1 кВ |
| Число жил | 3-5 | |
| Номинальное сечение | 16-240 мм2 | |
| Минимальная температура прокладки без предварительного подогрева | -15°С | |
|
Длительно допустимая температура нагрева жил при эксплуатации |
не более 70°С | |
| Допустимая температура нагрева жил при коротком замыкании | не более 250°С | не более 160°С |
|
Предельная температура токопроводящих жил кабелей по условиям невозгорания кабелей при коротком замыкании |
не более 350°С | |
| Допустимая температура нагрева жил в режиме перегрузки | не более 90°С | |
| Допустимый радиус изгиба многожильных кабелей при прокладке | не менее 7,5 Dн | |
| Срок службы | не менее 30 лет | |
| Гарантийный срок эксплуатации | 5 лет | |
