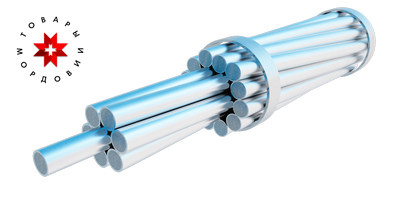

Грозозащитный трос ГТК 20-0/50-9,1/67

Применяется как заземлённый протяжённый тросовый молниеотвод, натянутый вдоль воздушной линии электропередачи, служащий для защиты токопроводящих проводов от прямых ударов молнии. Грозозащитные тросы коррозионностойкие (ГТК), предназначены для подвески на опорах линий электропередачи напряжением 35 кВ и выше.
ГТК изготавливаются из стальных плакированных алюминием проволок или из стальных плакированных алюминием проволок и проволок из алюминиевого сплава.

Параметры ГТК20	ГТК20-0/18-5,5/25	ГТК20-0/35-7,6/48	ГТК20-0/39-8,1/55	ГТК20-0/50-9,1/67	ГТК20-0/70-11,1/96	ГТК20-0/75-11,1/95	ГТК20-0/78-11,5/104	ГТК20-0/90-12,1/114	ГТК20-0/100-13,2/135	ГТК20-0/120-14,2/156	ГТК20-0/134-15,0/178	ГТК20-0/300-22,6/397	ГТК20-0/334-23,8/443	ГТК20-416/129-30,2/276	ГТК20-0/521-29,7/693	ГТК20-0/548-30,5/728
Наружный диаметр ГТК, мм	5,5	7,6	8,1	9,1	11,1	11,1	11,5	12,1	13,2	14,2	15	22,6	23,8	30,2	29,7	30,5
Вес ГТК, кг/км	136	232	268	333	493	500	530	580	700	807	904	2040	2266	2005	3512	3740
МПР, кг	2552	4954	5706	6870	9840	9693	10702	11706	13788	15984	18235	40483	45255	28255	70649	74309
МПР, Н	25031	48598	55972	67396	96531	95091	104990	114832	135261	156807	178885	397138	443954	276181	693063	728973
МДРН, кг	1786	3468	3994	4809	6888	6785	7492	8194	9652	11189	12764	28338	31679	12714	49454	52016
СЭН, кг	893	1734	1997	2405	3444	3395	3211	4097	4826	5595	6382	14169	15839	8476	24727	26008
Общее сечение, мм2	18,82	34,8	40,08	49,96	72,58	75,26	78,94	86,34	101,7	117,9	134,5	298,6	333,8	540,4	521,1	548,1
R постоянному току при 20 °С, Ом/км,	4,547	2,472	2,195	1,719	1,2038	1,1410	1,095	0,9993	0,8704	0,747	0,641	0,2945	0,2545	0,072	0,1665	0,159
Термическое воздействие тока КЗ, кА2с	3,2	11	14,6	22,7	48	50	56	67,7	94,1	126,6	164,8	811	818,3	2667	1994,2	2206,2
Ток КЗ, кА за 1 с	1,8	3,32	3,83	4,77	6,93	7,10	7,5	8,21	9,7	11,25	12,84	28,5	28,6	51,6	44,66	46,97
КТЛР, 10-6 1/ºС	13	13	13	13	13	13	13	13	13	13	13	13	13	18,6	13	13
Модуль упругости, кН/мм2	162	162	162	162	162	162	162	162	162	162	162	162	162	148	162	162
Модуль упругости (монтажный), кН/мм2	155	155	155	155	155	155	155	155	155	155	155	155	155	140	155	155
Модуль упругости (вытяжки), кН/мм2	148	148	148	148	148	148	148	148	148	148	148	148	148	133	148	148

ГТК эксплуатируются при температуре окружающей среды от минус 60 до плюс 80 °С с учетом солнечной радиации.

Изготавливается по ТУ 3500-007-63976268-2011
