ГТК20-0/70-11,1/87

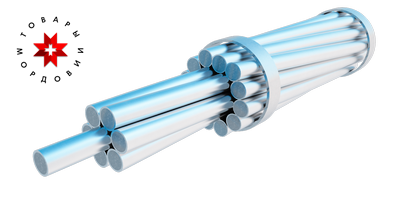

Грозозащитный трос коррозионностойкий ГТК-20-0/70-11,1/87

Применяется как заземлённый протяжённый тросовый молниеотвод, натянутый вдоль воздушной линии электропередачи, служащий для защиты токопроводящих проводов от прямых ударов молнии. Грозозащитные тросы коррозионностойкие (ГТК), предназначены для подвески на опорах линий электропередачи напряжением 35 кВ и выше.
ГТК изготавливаются из стальных плакированных алюминием проволок или из стальных плакированных алюминием проволок и проволок из алюминиевого сплава.

ГТК эксплуатируются при температуре окружающей среды от минус 60 до плюс 80 °С с учетом солнечной радиации.

Расшифровка: ГТКXX-1/2/3/4

ГТК – грозозащитный трос коррозионностойкий;
ХХ – тип стальной, плакированной алюминием проволоки;
1 – сечение алюминиевых проволок, мм2;
2 – сечение стальных, плакированных алюминием проволок, мм2;
3 – диаметр троса, мм;
4 – механическая прочность на разрыв, кН

Характеристики

Параметры ГТК	ГТК20-0/50  -9,1/60	ГТК20-0/70  -11,1/87	ГТК20-0/90  -12,1/104	ГТК20-0/100  -13,2/123	ГТК20-0/120  -14,2/142	ГТК20-0/300  -22,6/360
Наружний диаметр ГТК, мм	9,1	11,1	12,1	13,2	14,2	22,6
Вес ГТК, кг/км	333	493	580	700	807	2040
Механическая прочность на разрыв, кг	6146	8929	10622	12515	14506	36738
Максимально допустимая растягивающая нагрузка, кг	4300	6250	7435	8760	10154	25715
Средне эксплуатационная нагрузка, кг	2150	3125	3717	4380	5077	12857
Площадь стали плакированной алюминием, мм2	49,96	72,58	86,34	101,7	117,9	298,6
Общее сечение, мм2	49,96	72,58	86,34	101,7	117,9	298,6
R постоянному току при 20С0, ОМ/км	1,7194	1,2038	0,9993	0,8704	0,747	0,2945
Термическое воздействие тока короткого замыкания, кА2с	22,7	48	67,7	94,1	126,6	811
КТЛР, 10-6 1/0С	13	13	13	13	13	13
Модуль упругости конечный, кг/мм2	148	162	162	162	162	162
Модуль упругости начальный (монтажный), кН/мм2	145	145	145	145	145	145
Модуль ползучести (вытяжки), кН/мм2	133	133	133	133	133	133
