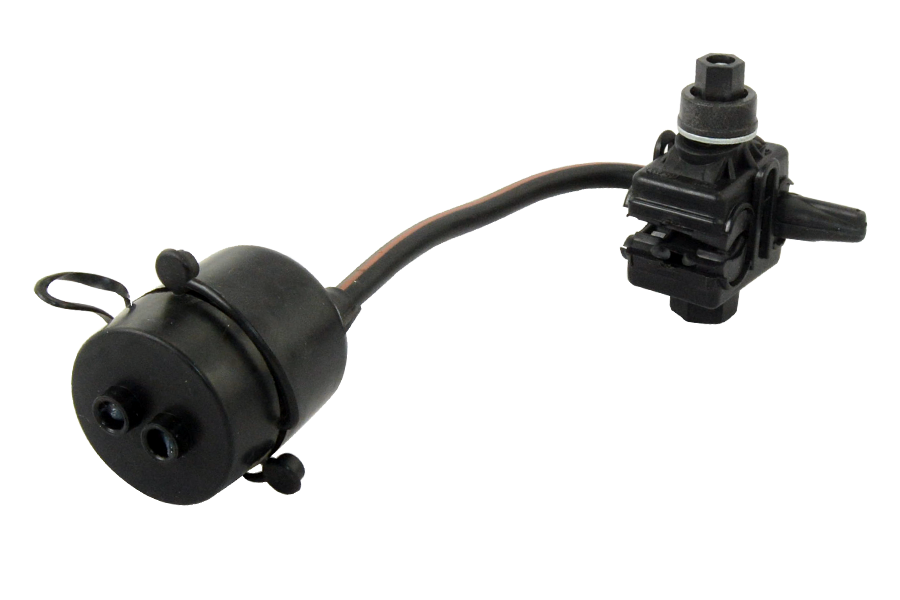

Ответвительный прокалывающий герметичный зажим ОР 72

Ответвительный прокалывающий герметичный зажим ОР 72 предназначен для электрического присоединения к нулевой и токопроводящим жилам магистрали СИП ВЛИ 0,4 кВ абонентских ответвлений. Зажим имеет раздельную затяжку болтов на магистральном проводе и проводах ответвления, что позволяет многократно присоединять и отсоединять абонентские провода, не снимая зажимы с магистрального провода. Конструктивно зажим состоит из герметичного ответвительного прокалывающего зажима и одного герметичного адаптера типа AG с плашечными зажимами для подключения одного, двух, трех или четырех проводов абонентских ответвлений. Концы проводов абонентских ответвлений перед подключением к адаптеру зачищаются от изоляции. Возможность фиксации нижней части зажима ключом S17 облегчает затяжку болтов. Срыв головки болта, обеспечивающего установку зажима на магистральный провод, соответствует эквивалентному усилию, необходимому для создания электрического контакта с проводом магистрали. На прокалывающие элементы нанесена контактная смазка. Зажим легко устанавливается на провод, отсутствуют выпадающие элементы. Болт, обеспечивающий установку зажима на магистральный провод, изолирован от контактных деталей зажима.
Производится по ТУ 3449-004-52819896-2010.

характеристики ОР 72

Тип провода	СИП-2 | СИП-4
Число проводов ответвления	1 или 2
Номинальное сечение жил магистрали, мм2	16 | 25 | 35 | 50 | 54,6 | 70 | 95 | 120 | 150
Номинальное сечение жил ответвления, мм2	1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 16 | 25 | 35
Размер головки под ключ, мм	13
Масса не более, кг.	0,19
Количество штук в упаковке	20
