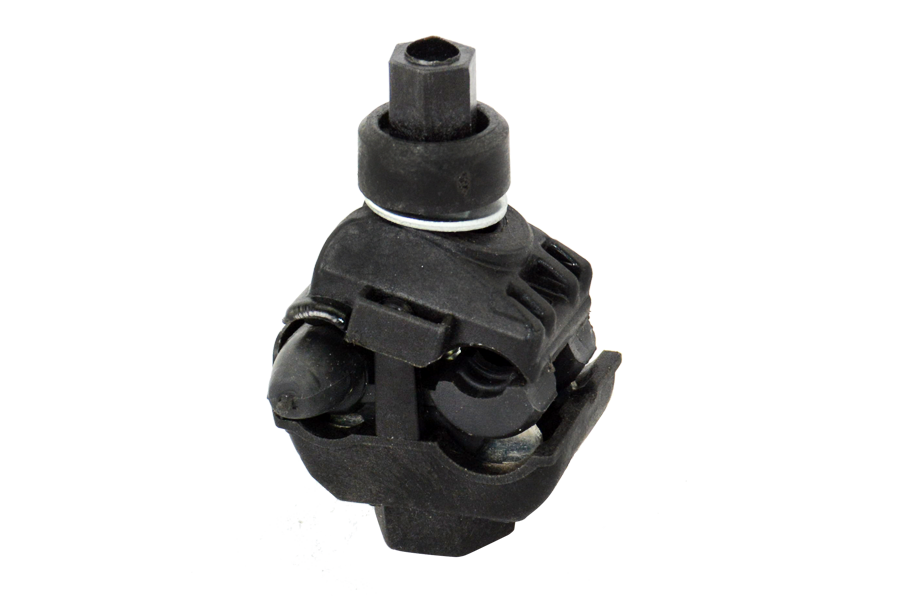

Ответвительный прокалывающий герметичный зажим ОР 6

Ответвительный прокалывающий герметичный зажим ОР 6 предназначен для электрического соединения нулевой и токопроводящих жил СИП при ответвлениях от магистрали (медных или алюминиевых). Обеспечивает надежный электрический контакт. Температура монтажа до -20 oС. Момент срыва головки болта соответствует эквивалентному усилию, необходимому для создания электрического контакта проводов (магистрали, абонентского ответвления, освещения). На прокалывающие элементы нанесена контактная смазка. Зажимы легко устанавливаются на провод, отсутствуют выпадающие компоненты. Болт изолирован от контактных деталей зажима. Возможность фиксации нижней части зажимов ключом S 15 облегчает затяжку болтов. Испытания зажима на электрическую прочность и герметичность проводятся с полным погружением в воду напряжением 6 кВ в течение 1 минуты.
Производится по ТУ 3449-004-52819896-2010.

характеристики ОР 6

Тип провода	СИП-2 | СИП-4
Номинальное сечение жил магистрали, мм2	6 | 8 | 10 | 16 | 25 | 35 | 50 | 54,6 | 70 | 95 | 120 | 150
Номинальное сечение жил ответвления, мм2	1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10
Масса не более, кг.	0,09
Количество штук в упаковке	200
