POLT-12D/3XIH1-L12B (097)

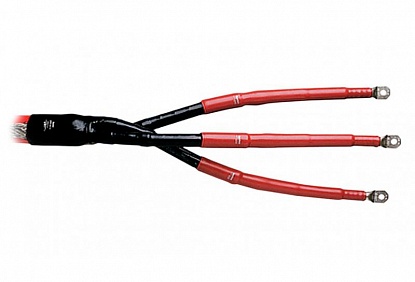

<h2> <span style="font-size: 14px; text-transform: uppercase;">Муфта концевая POLT-12D/3XIH1-L12B (097)</span></h2> Концевые муфты для экранированных трехжильных кабелей с пластмассовой изоляцией напряжением 10, 20 и 35 кВ, с броней или без брони, или медным ленточным экраном.<br> <br> Кабель: АПВГ, АпвБШв, N(A)YSEY, NA2XSY, N2XSEY, NA2XS2Y, AXEKVCY, AXEKVCEY, N(A)2XSY и пр.<br> <br> Конструкция:<br> <br> Кабель преобразуется в 3 одножильных кабеля, что позволяет перефазировать жилы даже в ограниченном пространстве. На жилы усаживаются проводящие трубки от корешка до окончания экрана жилы. Область корешка герметизируется и защищается проводящей перчаткой с клеем, которая усаживается на жилы и окончание наружного покрова. Желтая мастика для выравнивания напряженности электрического поля накладывается вокруг окончания экрана жил. Затем на жилы устанавливаются трекингостойкие изоляционные трубки с нанесенным изнутри слоем мастики распределения напряженности электрического поля и клеящей мастикой. Трубки усаживаются от окончания проводящих трубок до кабельных наконечников, с заходом на них.<br> <br> <h3> <span style="font-size: 14px; text-transform: uppercase;">Характеристики</span></h3> <table cellpadding="1" cellspacing="1" border="1" align="center"> <tbody> <tr> <td> Тип установки, мм </td> <td> Внутренняя </td> </tr> <tr> <td> Кол-во жил кабеля </td> <td> 3 </td> </tr> <tr> <td> Тип изоляции </td> <td> Пластмасса </td> </tr> <tr> <td> Тип муфты </td> <td> Концевая </td> </tr> <tr> <td> Комплектация </td> <td> С винтовыми наконечниками </td> </tr> <tr> <td> Допустимое напряжение, кВ </td> <td> 10 </td> </tr> <tr> <td> Сечение проводника, мм² </td> <td> 120/150/185/240 </td> </tr> <tr> <td> Длина, мм </td> <td> 450 </td> </tr> </tbody> </table>
