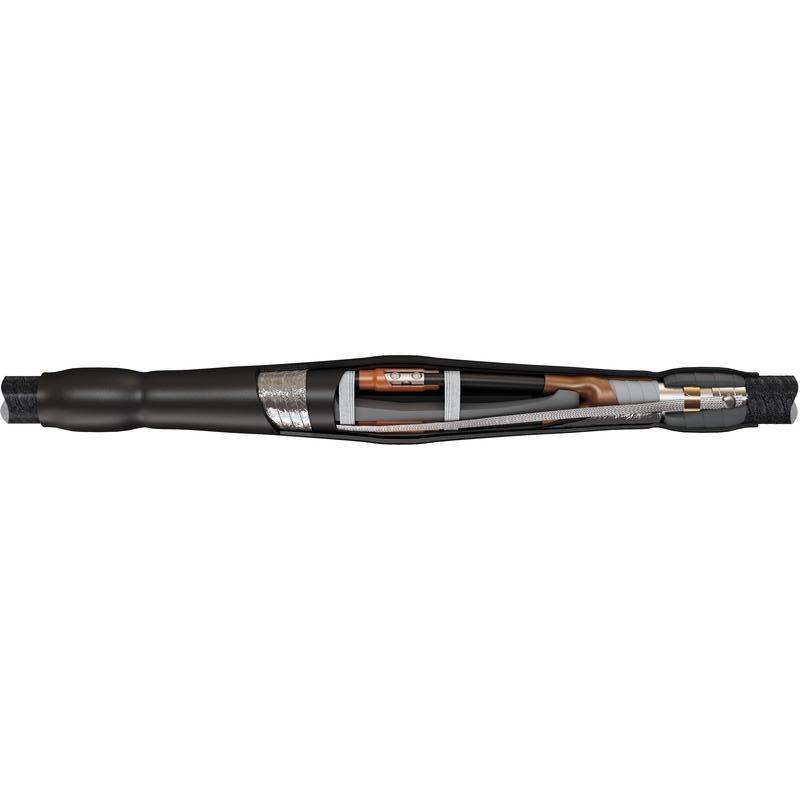

Муфта соединительная 3СТп-10-70/120(Б)

Предназначены для соединения 3-х жильных кабелей: с бумажной маслопропитанной изоляцией с броней или без брони с общей алюминиевой или свинцовой оболочкой на напряжение 6 и 10 кВ.
Соответствует требованиям ГОСТ 13781.0-86 Типы монтируемых кабелей: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв;
Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью.
Толстостенные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизации.
Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля.
Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом.
Базовая комплектация включает в себя пружины постоянного давления, используемые для крепежа провода заземления к металлическим оболочкам.
Крепеж на бронелентах осуществляется методом пайки
При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
Использование пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж.
Применение пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А» Использование двух защитных термоусаживаемых кожухов — внутреннего и внешнего, а также межфазного герметика-заполнителя обеспечивает полную герметизацию конструкции
Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
Выпускается по ТУ 3599-006-97284872-2006


параметры 3СТп-10-70/120(Б)

  • диапазон сечений (мм²): 70-120;
  • тип установки: внутр. +наружн.;
  • тип кабеля: с/без брони;
  • болт. в компл.: есть;
  • изоляция: бумажная;
  • тип муфты: соединительная;
  • напряжение (кВ): 6; 10;
  • жил в кабеле: 3;
  • сечение (мм²): 70; 95; 120;
