3 СТП-10 (70-120)

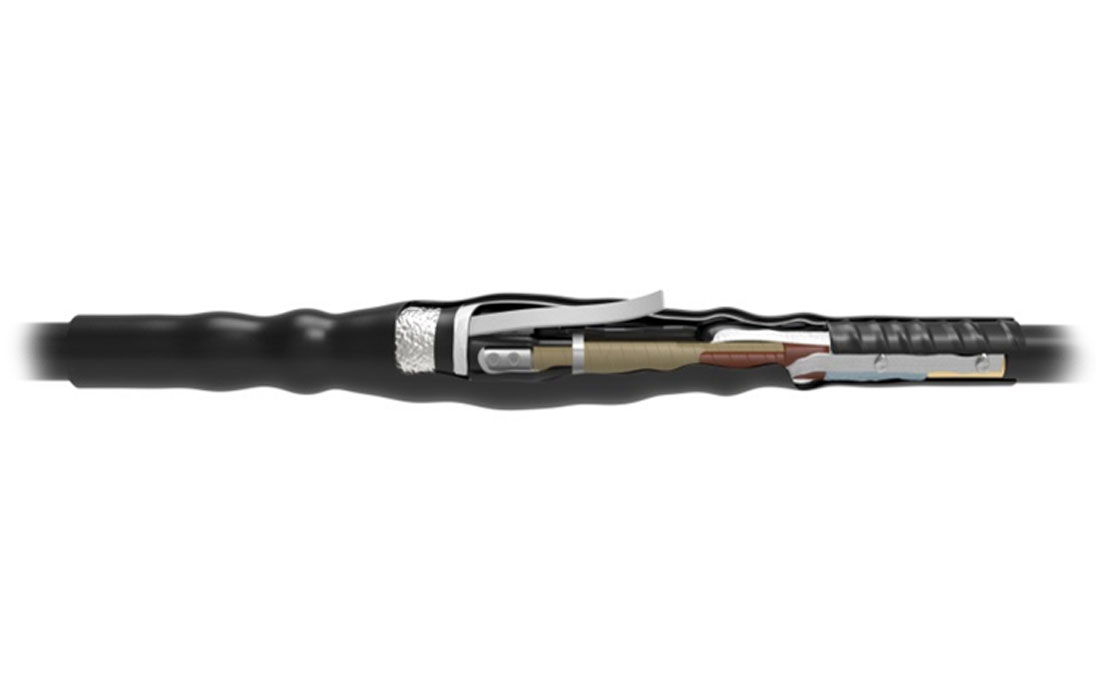

<h2> <span style="font-size: 14px; text-transform: uppercase;">Муфта соединительная 3 СТП-10 (70-120) ССД</span></h2> Предназначена для соединения 3-х жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ для внутренней и наружной установки. Соединительная термоусаживаемая муфта состоит из термоусаживаемых перчаток, термоусаживаемых трубок изоляции жил, манжет на соединитель, провода заземления, болтовых соединителей и сопутствующих комплектующих. Муфта комплектуется паяным комплектом заземления.<br> <br> <table cellpadding="1" cellspacing="1" border="1" align="center"> <tbody> <tr> <td style="text-align: center;"> Тип муфты </td> <td style="text-align: center;"> Соединительная </td> </tr> <tr> <td style="text-align: center;"> Сечение жил кабеля, мм² </td> <td style="text-align: center;"> от 70 до 120 </td> </tr> <tr> <td style="text-align: center;"> Напряжение, кВ </td> <td style="text-align: center;"> до 10 </td> </tr> <tr> <td style="text-align: center;"> Число жил </td> <td style="text-align: center;"> 3 </td> </tr> <tr> <td style="text-align: center;"> Тип изоляции </td> <td style="text-align: center;"> Бумага </td> </tr> <tr> <td style="text-align: center;"> Установка </td> <td style="text-align: center;"> Внутренняя/наружная </td> </tr> <tr> <td style="text-align: center;"> Климатическое исполнение </td> <td style="text-align: center;"> УХЛ 1,5 ГОСТ 15150 </td> </tr> <tr> <td style="text-align: center;"> Температура эксплуатации, °С </td> <td style="text-align: center;"> -50...+50 </td> </tr> <tr> <td style="text-align: center;"> Наличие защитного слоя в кабеле </td> <td style="text-align: center;"> С броней/без брони </td> </tr> <tr> <td style="text-align: center;"> Тип кабеля </td> <td style="text-align: center;"> АПвВ-10, АПвП-10, АПвП2г-10, АПвПг-10, АПвП2г-10, ПвВ-10, ПВП-10, ПвПг-10, ПвПу-10, ПвПуг-10 </td> </tr> <tr> <td style="text-align: center;"> Размер упаковки, мм </td> <td style="text-align: center;"> 150x200x1270 </td> </tr> <tr> <td style="text-align: center;"> Масса, кг </td> <td style="text-align: center;"> 3,7 </td> </tr> </tbody> </table> <table cellpadding="1" cellspacing="1" border="1" align="center"> <tbody> </tbody> </table> <br> В составе муфты применяются трубки стресс-контроля снижающие риск пробоя изоляции на срезе полупроводящего слоя и специальный герметик со свойствами выравнивания напряженности электрического поля. Использование изолирующей антитрекинговой трубки снижает риск пробоя по поверхности изоляции.<br> <br> Все термоусаживаемые материалы, используемые при монтаже муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 20 кВ/мм при температуре от -50 до +50°C.
