СШ(У)-8/11

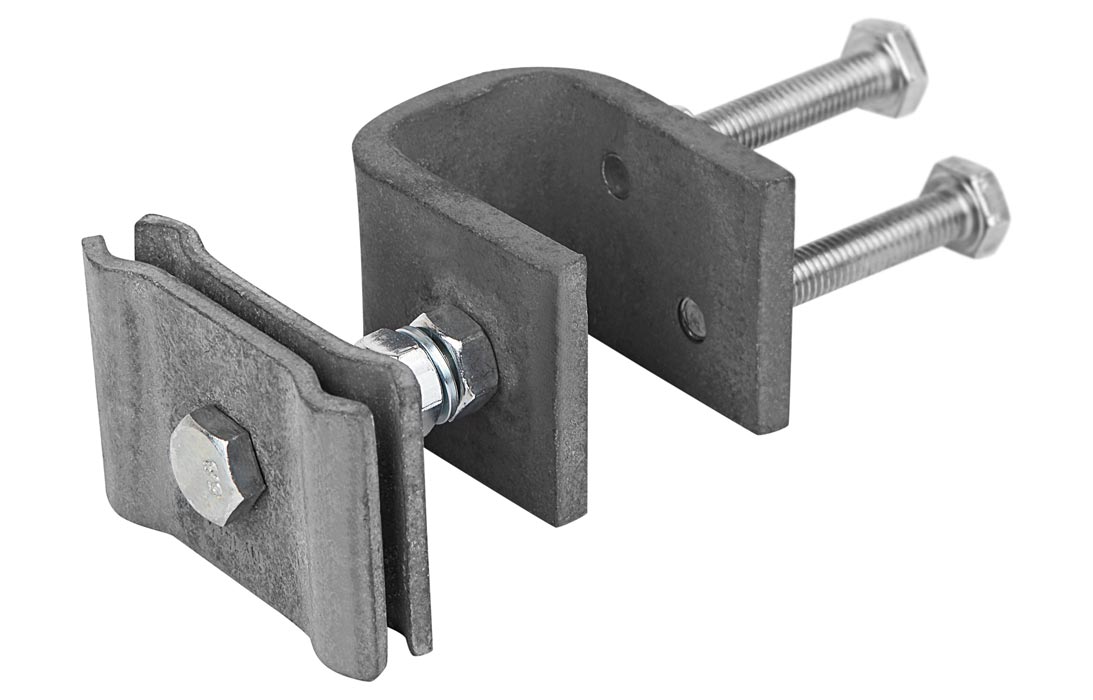

<h2> <span style="font-size: 14px; text-transform: uppercase;">Зажим шлейфовый СШ(У)-8/11</span></h2> Зажим СШ(У) устанавливается на траверсу или ствол металлических решетчатых опор, на траверсу или стойку металлических опор из гнутого профиля или на траверсу железобетонных опор. При этом толщина полки профиля в месте крепления, должна быть не более 22 мм. Крепление осуществляется болтом с контргайкой. При креплении на профиль с толщиной полки менее 5 мм. контргайку необходимо устанавливать на болт внутри корпуса зажима СШ(У).<br> <br> <h4> <span style="font-size: 14px; text-transform: uppercase;">Зажим СШ(У)-8/11 характеристики</span></h4> <table width="396px" cellpadding="1" cellspacing="1" style="width: 396px;" border="1" align="center" class="table"> <tbody> <tr> <td bgcolor="#e1e1e1" width="70%"> Прочность заделки не менее, кН </td> <td bgcolor="#e1e1e1" width="30%"> 0,5 </td> </tr> <tr> <td> Диаметр кабеля, мм </td> <td> 8 –11 </td> </tr> <tr> <td bgcolor="#e1e1e1"> Толщина плашки, мм </td> <td bgcolor="#e1e1e1"> 2 </td> </tr> <tr> <td> Крепление шлейфа </td> <td> ОКГТ </td> </tr> <tr> <td bgcolor="#e1e1e1"> Вес, кг </td> <td bgcolor="#e1e1e1"> 0,42 </td> </tr> </tbody> </table> <br> Серийные изделия комплектуются плашками толщиной 2 мм, позволяющим фиксировать ОКСН диаметром от 11 до 18 мм. Плашки изготавливаются таким образом, чтобы одна половина зажима фиксировала кабель диаметром от 11 до 14 мм, а вторая половина – от 14 до 18 мм. Для ОКСН диаметром менее 11 мм, по специальному заказу, изготавливается плашка фиксирующая кабель от 8 до 11 мм. Кроме того, для фиксации ОКГТ, по специальному заказу могут изготавливаться плашки толщиной 4 мм.<br> Для закрепления бухты ОКСН на угловом профиле диафрагм стволов металлических решетчатых опор или иных строительных конструкций, зажимы вместо плашек комплектуются пластиной ДС.<br> <ul> </ul>
