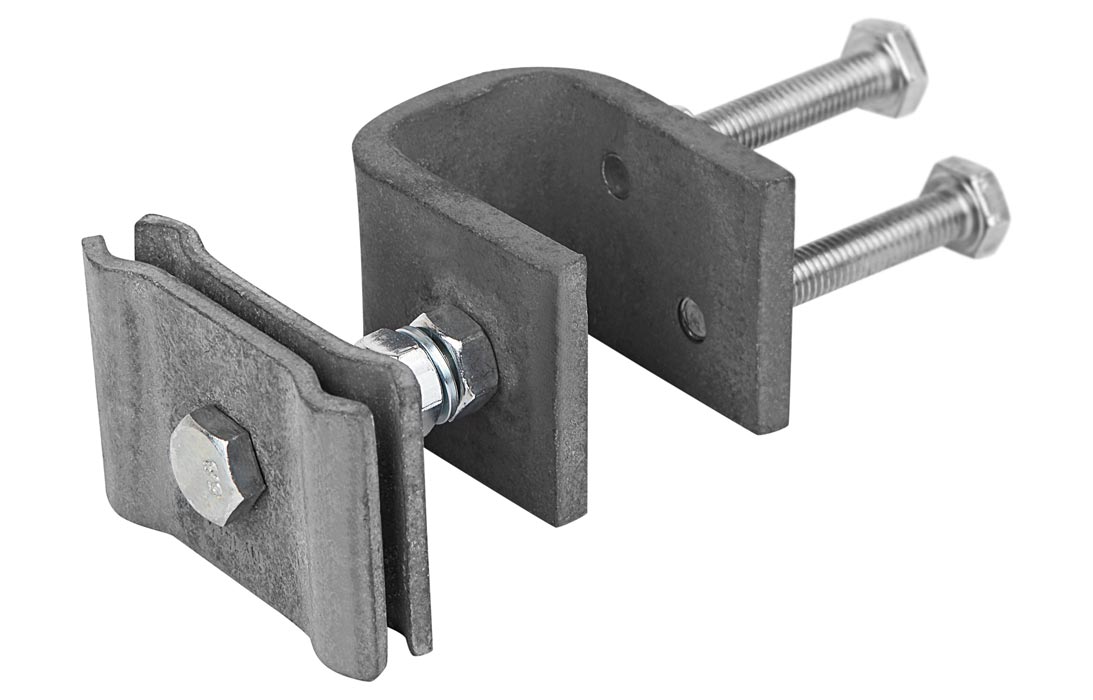

Зажим шлейфовый СШ(У)-11/18

Зажим СШ(У) устанавливается на траверсу или ствол металлических решетчатых опор, на траверсу или стойку металлических опор из гнутого профиля или на траверсу железобетонных опор. При этом толщина полки профиля в месте крепления, должна быть не более 22 мм. Крепление осуществляется болтом с контргайкой. При креплении на профиль с толщиной полки менее 5 мм. контргайку необходимо устанавливать на болт внутри корпуса зажима СШ(У).

Зажим СШ(У)-11/18 характеристики

Прочность заделки не менее, кН	0,5
Диаметр кабеля, мм	11 – 18
Толщина плашки, мм	2
Крепление шлейфа	ОКГТ
Вес, кг	0,42

Серийные изделия комплектуются плашками толщиной 2 мм, позволяющим фиксировать ОКСН диаметром от 11 до 18 мм. Плашки изготавливаются таким образом, чтобы одна половина зажима фиксировала кабель диаметром от 11 до 14 мм, а вторая половина – от 14 до 18 мм. Для ОКСН диаметром менее 11 мм, по специальному заказу, изготавливается плашка фиксирующая кабель от 8 до 11 мм. Кроме того, для фиксации ОКГТ, по специальному заказу могут изготавливаться плашки толщиной 4 мм.
Для закрепления бухты ОКСН на угловом профиле диафрагм стволов металлических решетчатых опор или иных строительных конструкций, зажимы вместо плашек комплектуются пластиной ДС.
