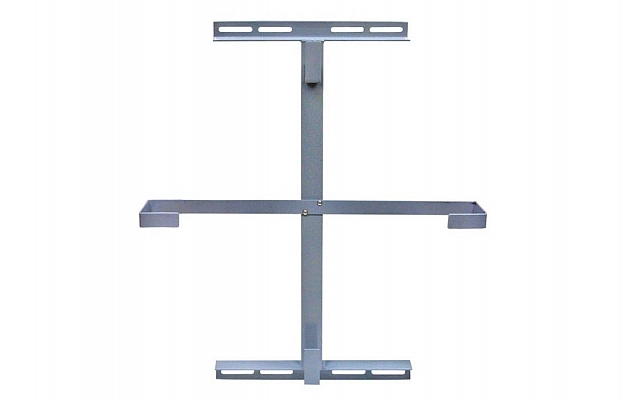

Устройство УПМК для подвески муфт и запаса кабеля, универсальное

Устройство УПМК для подвески муфт и запаса кабеля, универсальное

Используется при подвеске оптических муфт типа МТОК и технологических запасов оптических кабелей на опорах.
И муфта, и бухта кабеля закрепляются на одном устройстве.
УПМК поставляется в виде комплекта деталей в разобранном виде.
Для крепления УПМК универсального может использоваться лента стальная монтажная с замками фиксаторами или хомуты крепления к столбовым опорам.
В комплект универсального УПМК входят стальные стяжки для крепления муфты (8 шт).

Материал	Сталь
Макс. длина запаса ВОК (D=11,5 мм), м	120
Температура эксплуатации, ºС	-40...+50
Габаритные размеры, мм:
- высота	900
- ширина	800
- глубина	130
Масса, кг	8

Крепление осуществляется с помощью ленточного хомута:

• Хомут ленточный (1,5 м х 1 + 1 замок) – хомут в один обхват тела опоры L=1,5 метра;
• Хомут ленточный (1,5 м х 2 + 1 замок) – хомут в два обхвата тела опоры L=3 метра;

Предусмотрена возможность крепления к решетчатым опорам на универсальных узлах подвески:

• УПШ-01 для бетонных стоек типа СК;
• УПШ-02 для бетонных стоек типа СВ;
• УПШ-03-1 или УПШ-03-2 (отличаются длиной) для металлических решетчатых опор всех типов (2 шт. на каркас).
• Комплект крепежа к анкерным опорам ССД (130108-00010) для уголка с длиной ребра меньше 150 мм.

• Комплект крепежа к анкерным опорам, удлиненный ССД (130108-00078) для уголка с длиной ребра больше 150 мм.
