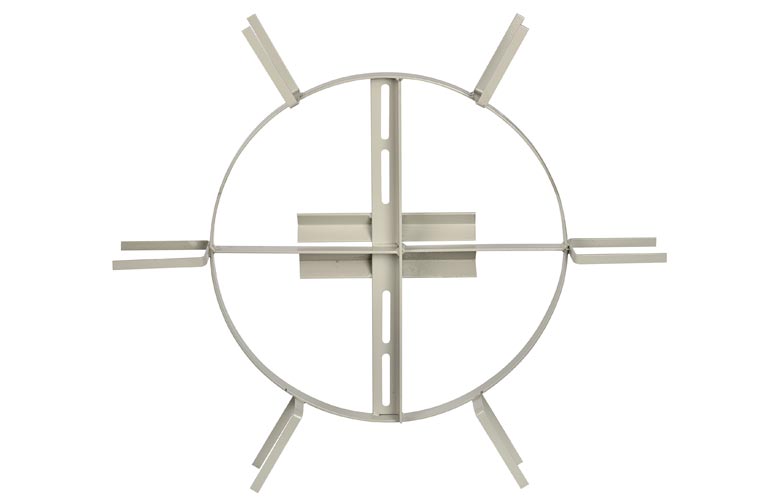

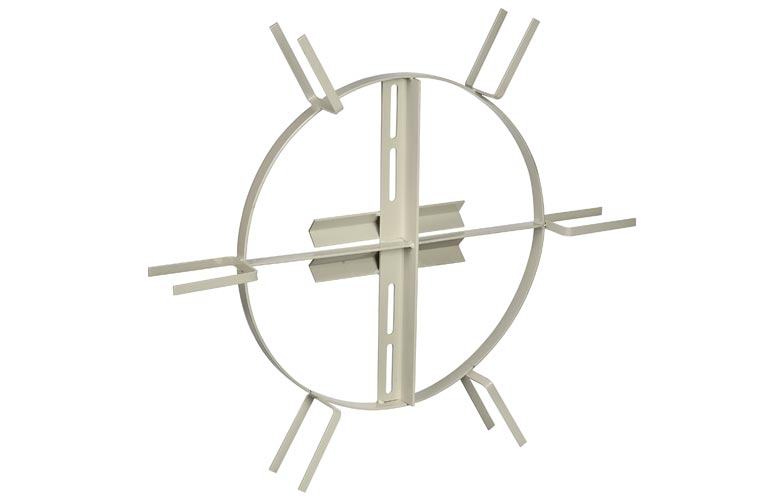

Каркас для намотки подвесного ОК

Каркас для намотки подвесного ОК

Каркас для подвесного ОК закрепляется стационарно на столбовой железобетонной опоре. После монтажа муфт, оптический кабель наматывается вручную на каркас.

Устройство рекомендуется для эксплуатации на железобетонных опорах воздушных линий связи, опорах железных дорог, городских опорах освещения и троллейбусных опорах.

Материал	Сталь
Диаметр, мм	892
Ширина, мм	110
Масса, кг	7,4

Крепление осуществляется с помощью ленточного хомута:

• Хомут ленточный (1,5 м х 1 + 1 замок) – хомут в один обхват тела опоры L=1,5 метра;
• Хомут ленточный (1,5 м х 2 + 1 замок) – хомут в два обхвата тела опоры L=3 метра;

Предусмотрена возможность крепления к решетчатым опорам на универсальных узлах подвески:

• УПШ-01 для бетонных стоек типа СК;
• УПШ-02 для бетонных стоек типа СВ;
• УПШ-03-1 или УПШ-03-2 (отличаются длиной) для металлических решетчатых опор всех типов (2 шт. на каркас).
