Устройство УПМК мини ССД

Применяется для подвески оптических муфт типа МТОК и МОГ-Т и для размещения технологических запасов оптических кабелей на опорах.
Муфта и бухта кабеля закрепляются на одном устройстве.

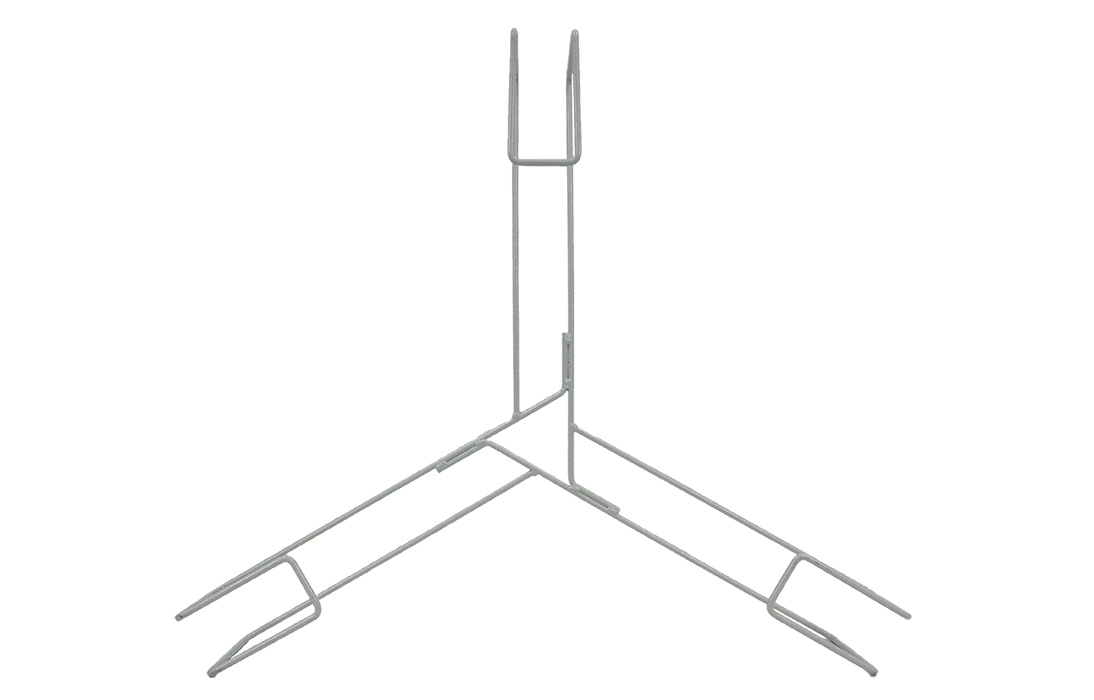

УПМК изготавливается из стального прутка и имеет три луча жестко сваренных между собой под углом 120 градусов.
Благодаря конструкции обладает меньшей массой и повышенной жесткостью по сравнению с аналогами.

Макс. длина запаса ВОК (D=10,0 мм), м	170
Материал	Сталь
Максимальный диаметр бухты ВОК, мм	600
Габаритные размеры, мм:
- высота, мм	420
- ширина, мм	560
- глубина, мм	126
Масса, кг	0,9

На круглой опоре крепится с помощью стальных хомутов или стальной ленты:

Хомут ленточный (1,5 м х 1 + 1 замок) – хомут в один обхват тела опоры L=1,5 метра;

Хомут ленточный (1,5 м х 2 + 1 замок) – хомут в два обхвата тела опоры L=3 метра;
