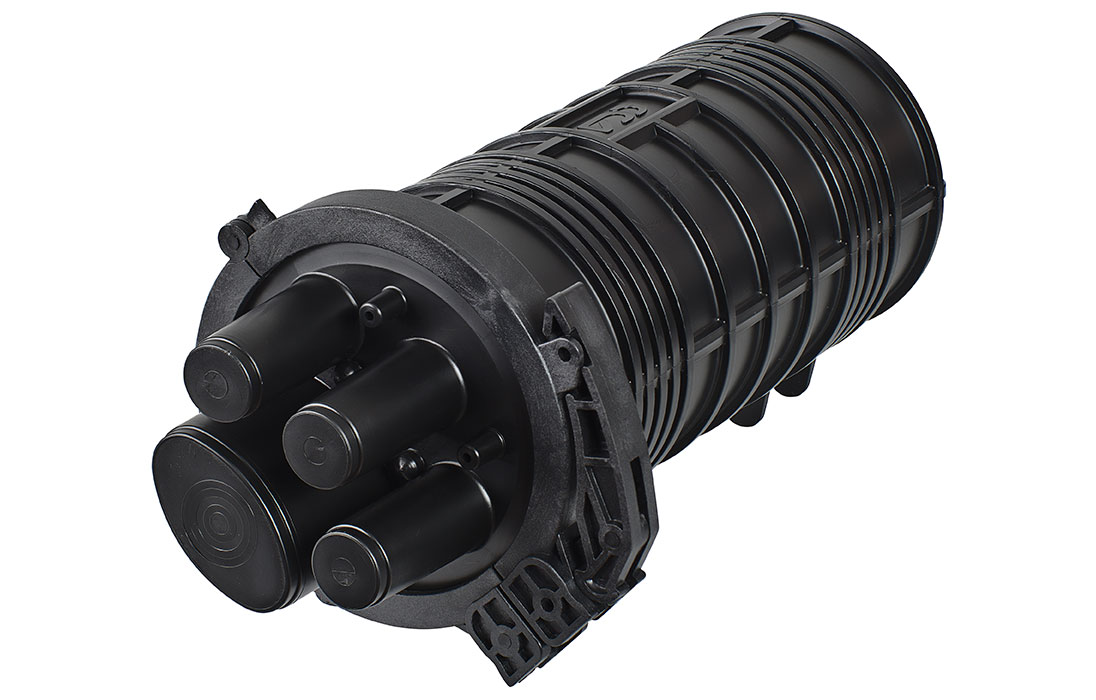

<h2> <span style="font-size: 14px; text-transform: uppercase;">Муфта МТОК-К6/108-1КТ3645-К ССД</span></h2> Тупиковая муфта МТОК-К6 предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей.<br> В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет. Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.<br> <br> <h3> <span style="font-size: 14px; text-transform: uppercase;">Характеристики</span></h3> <table cellpadding="1" cellspacing="1" border="1" align="center" class="table"> <tbody> <tr> <td bgcolor="#F8F8F8"> Кол-во сварных соединений: </td> <td bgcolor="#F8F8F8"> </td> </tr> <tr> <td> - без транзитной петли </td> <td> 108 </td> </tr> <tr> <td bgcolor="#F8F8F8"> - с транзитной петлей </td> <td bgcolor="#F8F8F8"> 72 </td> </tr> <tr> <td> Тип кассет </td> <td> КТ-3645 </td> </tr> <tr> <td bgcolor="#F8F8F8"> Макс. кол-во кассет: </td> <td bgcolor="#F8F8F8"> </td> </tr> <tr> <td> - без транзитной петли ОМ </td> <td> 3 </td> </tr> <tr> <td bgcolor="#F8F8F8"> - с транзитной петлей ОМ </td> <td bgcolor="#F8F8F8"> 2 </td> </tr> <tr> <td> Кол-во вводов: </td> <td> </td> </tr> <tr> <td bgcolor="#F8F8F8"> - круглый, до 22 мм </td> <td bgcolor="#F8F8F8"> 3 </td> </tr> <tr> <td> - овальный/до 25 мм/транзит </td> <td> 2/1 </td> </tr> <tr> <td bgcolor="#F8F8F8"> Герметизация корпуса </td> <td bgcolor="#F8F8F8"> Хомут </td> </tr> <tr> <td> Герметизация вводов </td> <td> Спецвводы </td> </tr> <tr> <td bgcolor="#F8F8F8"> Температура эксплуатации, ºС </td> <td bgcolor="#F8F8F8"> от -60 до +70 </td> </tr> <tr> <td> Габаритные размеры: </td> <td> </td> </tr> <tr> <td bgcolor="#F8F8F8"> - длинна, мм </td> <td bgcolor="#F8F8F8"> 378 </td> </tr> <tr> <td> - диаметр, мм </td> <td> 188 </td> </tr> <tr> <td bgcolor="#F8F8F8"> Масса, кг </td> <td bgcolor="#F8F8F8"> 1.4 </td> </tr> </tbody> </table> <br> Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте. <br> <br> Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».<br> <br> Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 8 ОК.<br> <br> В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.<br> <br> Муфты поставляются в индивидуальном полиэтиленовом пакете и могут дополнительно упаковываться в коробку по 4 штуки.<br> <br> <br> Другие варианты маркировки: МТОК-К6/108 транзит 1 кассета КТ, МТОК-К6 (спец. вводы до 108 сварок), Муфта МТОК-К6/108-1КТ3645-К ССД,  130103-00041;<br>
