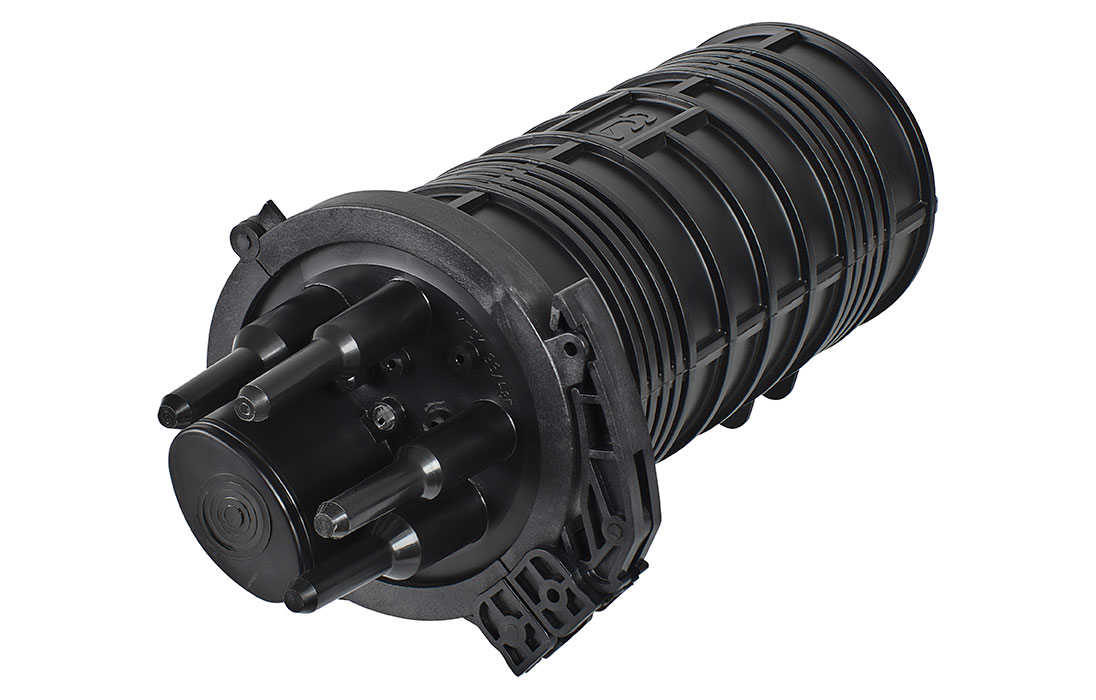

Муфта МТОК-Л6/108-1КТ3645-К ССД

Тупиковая муфта МТОК-Л6 предназначена для монтажа подвесных самонесущих ОК, оптических кабелей с вынесенным силовым элементом типа «8», а также городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет. Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты. Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

Характеристки

Кол-во сварных соединений:
- без транзитной петли	108
- с транзитной петлей	72
Тип кассет	КТ-3645
Макс. кол-во кассет:
- без транзитной петли	3
- с транзитной петлей	2
Кол-во вводов:
- круглый ступенчатый, до 20 мм	2
- круглый ступенчатый, до 16 мм	2
- овальный, до 25 мм/транзит	2/1
Герметизация корпуса	Хомут
Герметизация вводов	ТУТ
Температура эксплуатации ºС	от -60 до +70
Габаритные размеры:
- длина, мм	416
- диаметр, мм	188
Масса, кг	1,5
