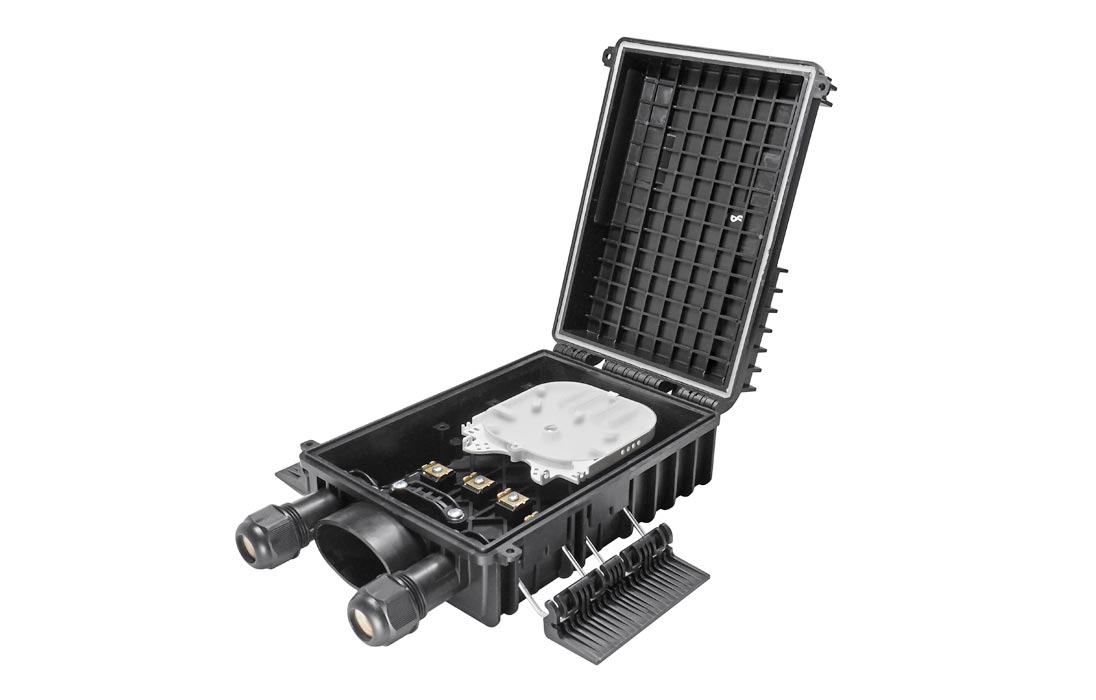

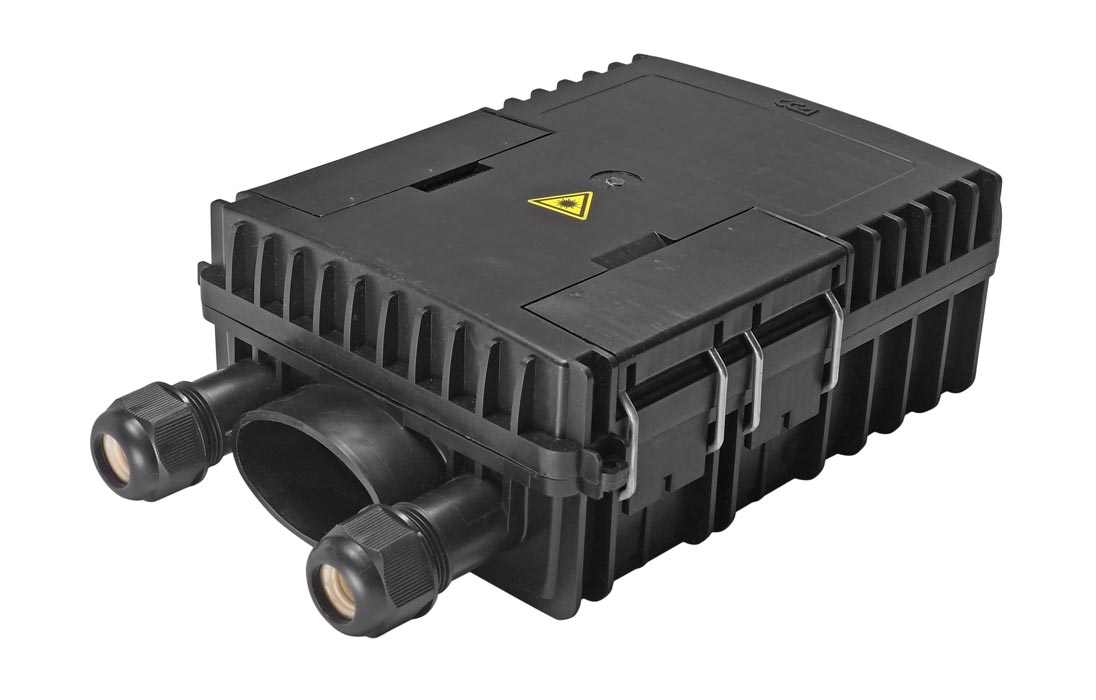

<h3> <span style="font-size: 14px; text-transform: uppercase;">Муфта МПО-Ш1/64-1КС1645-К5</span></h3> Оптическая муфта МПО-Ш1/64 предназначена для монтажа подвесных самонесущих оптических кабелей, плоских оптических кабелей, а также кабелей с вынесенным силовым элементом типа «8». <br> Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. <br> Крепление крышки с корпусом осуществляется пластмассовой петлёй. <br> Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях. <br> Муфта имеет два круглых патрубка с фитингами и один овальный. <br> Герметизация кабельных вводов осуществляется механическим способом, без применения дополнительных материалов и инструментов. <br> Транзитный ввод оптического кабеля так же герметизируется механически с использованием специального комплекта ввода. <br> Крепление кабеля по оболочке осуществляется с помощью пластиковых прижимов с винтами. <br> <br> Конструкция муфты обеспечивает: <br> <ul> <li>ввод и крепление введенных в корпус до четырёх ОК с диаметром наружной оболочки от 4 до 16 мм;<br> </li> <li>возможность организации “транзитного” ввода одного ОК;</li> <li>размещение до 64 сростков оптических волокон (КДЗС 4525).</li> </ul> <br> Установка муфты на стене или опоре выполняется с применением кронштейна для подвески муфты МПО-Ш1. <br>  Кронштейн для подвески МПО-Ш1 и комплект для овального ввода в комплектацию муфты не входит и приобретается отдельно. <br> <br> <h4> <span style="font-size: 14px; text-transform: uppercase;">МПО-Ш1/64-1КС1645-К характеристики</span></h4> <table cellpadding="1" cellspacing="1" border="1" class="table"> <tbody> <tr> <td> Кол-во сварных соединений </td> <td> 16 </td> </tr> <tr> <td> Тип кассет </td> <td> КС-1645 </td> </tr> <tr> <td> Макс. кол-во кассет </td> <td> 4 </td> </tr> <tr> <td> Макс. кол-во сварных соединений </td> <td> 64 </td> </tr> <tr> <td> Кол-во вводов: </td> <td> </td> </tr> <tr> <td> - круглый фитинговый </td> <td> 2 </td> </tr> <tr> <td> - овальный </td> <td> 2 </td> </tr> <tr> <td> Герметизация корпуса </td> <td> Эластомер </td> </tr> <tr> <td> Герметизация вводов </td> <td> Механическая </td> </tr> <tr> <td> Защищённость </td> <td> IP68 </td> </tr> <tr> <td> Температура эксплуатации, ºС </td> <td> -60...+70 </td> </tr> <tr> <td> Габаритные размеры, мм: </td> <td> </td> </tr> <tr> <td> - длина, мм </td> <td> 310 </td> </tr> <tr> <td> - ширина, мм </td> <td> 190 </td> </tr> <tr> <td> - высота, мм </td> <td> 92 </td> </tr> <tr> <td> Масса, кг </td> <td> 1,1 </td> </tr> </tbody> </table> <br>
