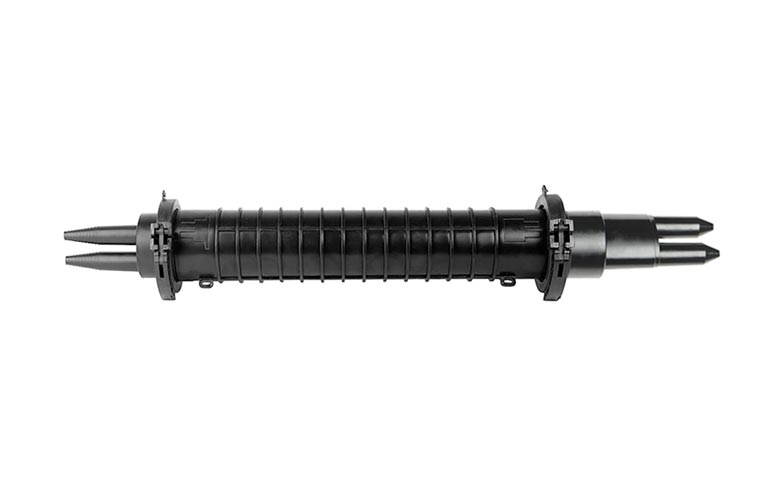

МОГ-У-34-1К4845 (Хомут, 3 + 4 ввода) ССД

<h2> <span style="font-size: 14px; text-transform: uppercase;">Муфта МОГ-У-34-1К4845 (Хомут, 3 + 4 ввода) ССД</span></h2> <table cellpadding="1" cellspacing="1" border="1" align="center" class="table"> <tbody> <tr> <td> Кол-во сварных соединений </td> <td> 144 </td> </tr> <tr> <td> Тип кассет </td> <td> К48-4525 </td> </tr> <tr> <td> Макс. кол-во кассет </td> <td> 3 </td> </tr> <tr> <td> Кол-во вводов, сторона 1: </td> <td> </td> </tr> <tr> <td> - конус, до 21 мм </td> <td> 1 </td> </tr> <tr> <td> - конус, до 19 мм </td> <td> 2 </td> </tr> <tr> <td> Кол-во вводов, сторона 2: </td> <td> </td> </tr> <tr> <td> - конус, до 21 мм </td> <td> 4 </td> </tr> <tr> <td> Герметизация корпуса </td> <td> Хомут </td> </tr> <tr> <td> Герметизация вводов </td> <td> ТУТ </td> </tr> <tr> <td> Температура эксплуатации, </td> <td> -60...+70 </td> </tr> <tr> <td> Габаритные размеры, мм: </td> <td> </td> </tr> <tr> <td> - длина </td> <td> 860 </td> </tr> <tr> <td> - диаметр по хомуту </td> <td> 160 </td> </tr> <tr> <td> Масса, кг </td> <td> 1,9 </td> </tr> </tbody> </table> <p> Предназначена для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты. Муфта является современным аналогом муфты МОГ-У и отличается от классической способом герметизации оголовников. Применяется для установки в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм.  </p> <p> В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.  </p> <p> Герметизация корпуса с оголовниками осуществляется при помощи эластичных кольцевых прокладок и армированных пластиковых хомутов с самозатягивающимся замком. </p> <p> Важной особенностью муфты является использование оголовников разного типа: с одной стороны от МОГ под термоусадку типов 2, 3 и 4 и с другой стороны оголовника как у МОГ-Т-3 с 4 цилиндрическими патрубками. Установка кожуха относительно оголовников строго принципиальна, т.к. оголовники имеют разный диаметр. Для герметизации корпуса со стороны оголовника без ребра, дополнительно устанавливается фиксирующая пластиковая вставка. </p> <p> Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. На лотке муфты установлены узлы для крепления ЦСЭ вводимых кабелей.  </p> <p> Базовой кассетой для муфты МОГ-У является популярная кассета К48-4525 на 48 ОВ, которая позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров. Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».  </p> <p> Для установки муфты в заполненных колодцах дополнительно рекомендуется приобрести консоли КСО-2 или КСО-3. Их устанавливают на стенках колодцев выше уровня кронштейнов, чтобы муфта находилась в промежутке между верхушками кронштейнов и потолком колодца. Бухты запасов кабелей при этом размещают в углах колодцев. </p>
