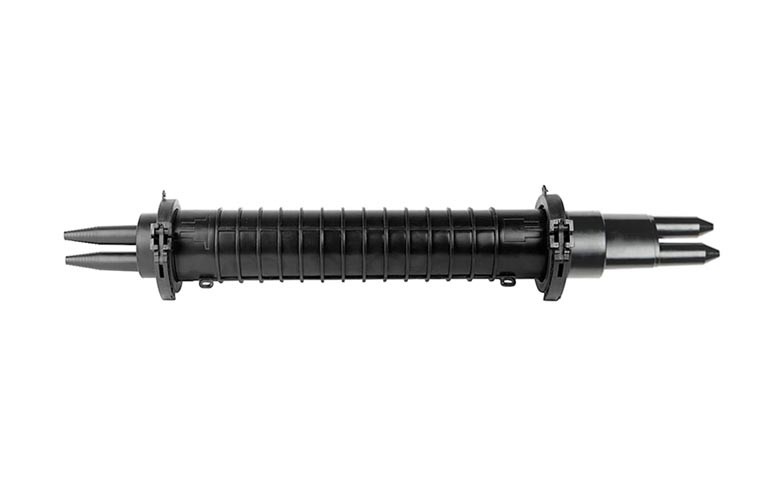

МОГ-У-22-1К4845 ССД

<h2> <span style="font-size: 14px; text-transform: uppercase;">Муфта МОГ-У-22-1К4845 ССД</span></h2> <table cellpadding="1" cellspacing="1" border="1" align="center" class="table"> <tbody> <tr> <td> Кол-во сварных соединений </td> <td> 144 </td> </tr> <tr> <td> Тип кассет </td> <td> К48-4525 </td> </tr> <tr> <td> Макс. кол-во кассет </td> <td> 3 </td> </tr> <tr> <td> Кол-во вводов, сторона 1: </td> <td> </td> </tr> <tr> <td> - овальный, до 21 мм/до 25 мм/транзит </td> <td> 2/2/1 </td> </tr> <tr> <td> Кол-во вводов, сторона 2: </td> <td> </td> </tr> <tr> <td> - овальный, до 21 мм/до 25 мм/транзит </td> <td> 2/2/1 </td> </tr> <tr> <td> Герметизация корпуса </td> <td> ТУТ </td> </tr> <tr> <td> Герметизация вводов </td> <td> ТУТ </td> </tr> <tr> <td> Температура эксплуатации ºС </td> <td> от -40 до +70 </td> </tr> <tr> <td> Габаритные размеры: </td> <td> </td> </tr> <tr> <td> - длина, мм </td> <td> 920 </td> </tr> <tr> <td> - диаметр, мм </td> <td> 90 </td> </tr> <tr> <td> Масса, кг </td> <td> 2,2 </td> </tr> </tbody> </table> <p> Проходная транзитная муфта МОГ-У предназначена для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты. Муфта является укороченным вариантом классической муфты МОГ-С. Применяется для установки в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм. </p> <p> В муфте предусмотрено два овальных ввода. Таким образом, муфта может одновременно использоваться для ввода транзитной петли кабеля и ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6». </p> <p> Способ герметизации корпуса с оголовником осуществляется с помощью термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация осуществляется с помощью термоусаживаемых манжет ТУМ. </p> <p> Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ. </p> <p> Базовой кассетой для муфты МОГ-У является популярная кассета К48-4525 на 48 ОВ, которая позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров. </p> <p> Для установки муфты в заполненных колодцах дополнительно рекомендуется приобрести консоли КСО-2 или КСО-3. Их устанавливают на стенках колодцев выше уровня кронштейнов, чтобы муфта находилась в промежутке между верхушками кронштейнов и потолком колодца. Бухты запасов кабелей при этом размещают в углах колодцев. </p>
