Муфта МПО-Ш3/48-1КС1645-К ССД

Предназначена для монтажа подвесных самонесущих оптических кабелей, плоских оптических кабелей, а также кабелей с вынесенным силовым элементом типа «8».

Кол-во сварных соединений	16
Тип кассет	КС-1645
Макс. кол-во кассет	3
Макс. кол-во сварных соединений	48
Кол-во вводов:
- до 14 мм/транзит	2/1
- до 5 мм	8
Герметизация корпуса	Эластомер
Герметизация вводов	Эластомер
Защищенность	IP66
Температура эксплуатации, ºС	от -60 до +70
Габаритные размеры:
- длина, мм	279
- ширина, мм	178
- высота, мм	74
Масса, кг	0,78

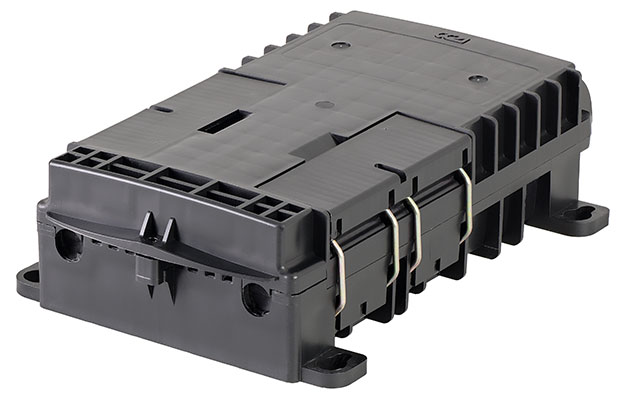

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

Внутри корпуса установлена съёмная монтажная панель (вставка), с тыльной стороны которой предусмотрено место для укладки транзитной петли оптических модулей, установлены фиксаторы кабеля и кассета КС-1645 для сварки волокон распределительных ВОК. Предусмотрена установка до 3х кассет КС-1645.

Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус до двух ОК с диаметром наружной оболочки до 14 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 48 сростков оптических волокон (КДЗС 4525).

Установка муфты на стене или опоре выполняется с применением кронштейна для подвески муфты МПО-Ш3.

Кронштейн для подвески МПО-Ш3 в комплектацию муфты не входит и приобретается отдельно (к этой муфте подходит кронштейн от МКО-П1-М и УПМК-Панда комплект для муфт МКО-П).
