Муфта МПО-Ш2/192-1КД4845-К ССД

Предназначена для монтажа подвесных самонесущих оптических кабелей, плоских оптических кабелей, а также кабелей с вынесенным силовым элементом типа «8».

Кол-во сварных соединений	48
Тип кассет	КД-4845
Макс. кол-во кассет	4
Макс. кол-во сварных соединений	192
Кол-во вводов:
- до 16 мм/транзит	3/1
- до 5 мм	12
Герметизация корпуса	Эластомер
Герметизация вводов	Эластомер
Защищенность	IP65
Температура эксплуатации, ºС	от -60 до +70
Габаритные размеры:
- длина, мм	330
- ширина, мм	222
- высота, мм	80
Масса, кг	1,4

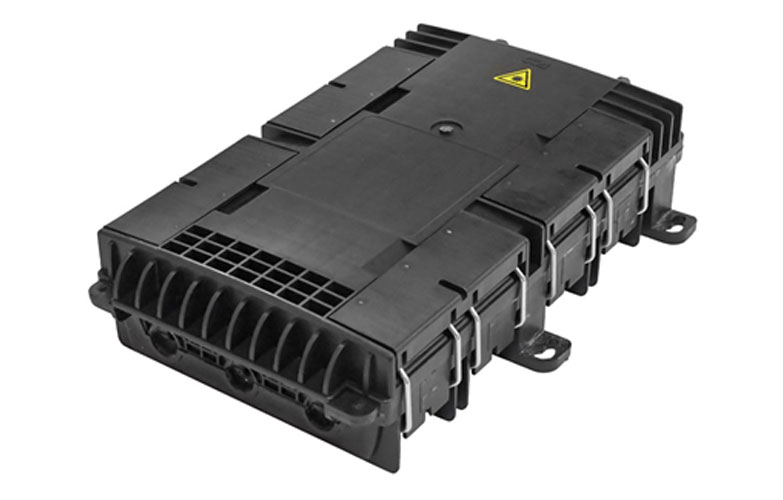

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

Внутри корпуса установлена съёмная монтажная панель (вставка), с тыльной стороны которой предусмотрено место для укладки транзитной петли оптических модулей, установлены фиксаторы кабеля и кассета КД-4845 для сварки волокон распределительных ВОК. Предусмотрена установка до 4х кассет КД-4845 или КТ-3645.

Фиксация и герметизация крышки - при помощи четырех пластиковых защелок на стальных пружинных петлях.

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус до трех ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 192 сростков оптических волокон (КДЗС 4525).

Установка муфты на стене или опоре выполняется с применением кронштейна для подвески муфты МПО-Ш2.

Кронштейн для подвески МПО-Ш2 в комплектацию муфты не входит и приобретается отдельно. (к этой муфте подходит кронштейн от МКО-П2 и УПМК-Панда комплект для муфт МКО-П).
