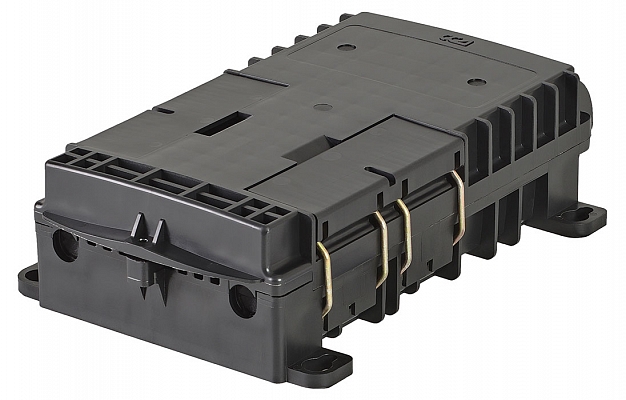

МКО-П1-М/А-10SC-8SC/APC-8SC/APC ССД

<h2> <span style="font-size: 14px; text-transform: uppercase;">Муфта-кросс МКО-П1-М/А-10SC-8SC/APC-8SC/APC ССД</span></h2> <p> Предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Особенностью всех муфт МКО с литерой «А» является наличие внутри планки или гнезд для установки адаптеров. Это позволяет использовать оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию. </p> <p> Муфта представляет собой малогабаритный герметичный контейнер прямоугольной формы. Внутри контейнера установлена съёмная монтажная панель (вставка), с тыльной стороны которой вмонтированы два ложемента для размещения сростков ОВ, защищенных гильзами КДЗС 4525, а на лицевой стороне панели находятся гнёзда для установки адаптеров типа SC. На лицевой части монтажной панели расположен ложемент типа Л2-СП, на который возможно установить разветвители в мини-корпусах с волокнами длиной 1 метр в буферном покрытии 900 мкм. Предусмотрена установка одного разветвителя РО-1х8 -PLC -SM/0,9 -1,0 м-SC/APC или двух разветвителей РО-1х4 -PLC -SM/0,9 -1,0 м-SC/APC, оконцованных разъемами SC. </p> <p> Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях. </p> <p> По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей. </p> <p> Конструкция муфты, не смотря на небольшие габаритные размеры, обеспечивает возможность организации транзитной петли оптических модулей без разрезания. </p> <p> Конструкция муфты обеспечивает:<br> • ввод и крепление введенных в корпус двух ОК с диаметром наружной оболочки до 14 мм;<br> • возможность организации “транзитного” ввода одного ОК;<br> • размещение до 36 сростков оптических волокон (КДЗС 4525) распределительных ВОК и 10 сростков дроп-кабелей;<br> • установку двух оптических планарных разветвителей с номинальным размером корпуса 60х7х4 мм;<br> • установку до 10-ти розеток (адаптеров) оптических типа SC;<br> • пылезащищенный вывод до 10 дроп-кабелей круглого профиля диаметром до 5 мм или прямоугольного профиля типа «бабочка». </p> <p> В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты. </p> <p> Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий. </p> <br> <table cellpadding="1" cellspacing="1" border="1" align="center" class="table"> <tbody> <tr> <td> Макс. кол-во разъёмных соединений </td> <td> 10 </td> </tr> <tr> <td> Тип адаптеров </td> <td> SC </td> </tr> <tr> <td> Макс. кол-во сплиттеров </td> <td> 2 </td> </tr> <tr> <td> Тип корпуса сплиттеров </td> <td> Мини </td> </tr> <tr> <td> Макс. кол-во сварных соединений </td> <td> 36 </td> </tr> <tr> <td> Кол-во вводимых ОК: </td> <td> </td> </tr> <tr> <td> - до 14 мм/транзит </td> <td> 2/1 </td> </tr> <tr> <td> - до 5 мм </td> <td> 8 </td> </tr> <tr> <td> Способ герметизации корпуса и вводов ОК </td> <td> Механический </td> </tr> <tr> <td> Герметизирующий материал </td> <td> Эластомер </td> </tr> <tr> <td> Защищенность </td> <td> IP65 </td> </tr> <tr> <td> Температура эксплуатации, ºС </td> <td> -60…+70 </td> </tr> <tr> <td> Габаритные размеры, мм: </td> <td> </td> </tr> <tr> <td> - длина </td> <td> 279 </td> </tr> <tr> <td> - ширина </td> <td> 177,5 </td> </tr> <tr> <td> - высота </td> <td> 74 </td> </tr> <tr> <td> Масса, кг </td> <td> 0,88 </td> </tr> </tbody> </table>
