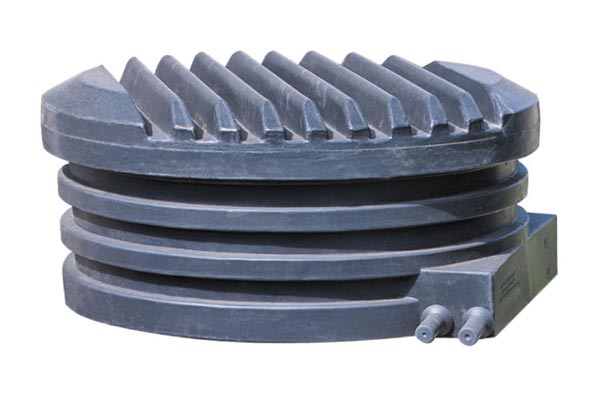

Камера оптическая трубопроводная КОТ-2

Камера оптическая трубопроводная КОТ-2

Устройство смотровое пластмассовое (далее – УСП) предназначено для защиты оптических муфт и технологического запаса оптического кабеля от внешних воздействий (включая грызунов) в местах стыковки рабочих длин оптического кабеля, проложенного в защитных полиэтиленовых трубах (ЗПТ) методом задувки.

Материал	Полиэтилен (ПНД)
Вводы	Литые патрубки на корпусе
Кол-во патрубков	4
Наружный диаметр патрубков, мм	40
Рабочая температура, °С	-40...+60
Высота, мм	480
Диаметр, мм	1020
Масса, кг	33

В УСП размещаются:
- до двух муфт типа МТОК стандартного размера МТОК-Г3) или малогабаритных (МТОК-Л6)
- технологический запас оптического кабеля (до 15 м с каждой соединяемой стороны) с наименьшим радиусом изгиба 450 мм
- технологический запас проводников для КИП длиной до 15 м каждый

Патрубки УСП соединяют с ЗПТ либо при помощи соединительных муфт (механических или электросварных), либо сквозным вводом ЗПТ внутрь УСП.

В обоих случаях осуществляется герметизация оптического кабеля в ЗПТ с помощью кабельных вводов (проходных заглушек).

УСП может выдерживать:
- вертикальную нагрузку грунта высотой до 2 м
- дополнительную вертикальную нагрузку до 70 кН/см² при заложении УСП в местах с возможным наездом транспорта на участок расположения оптических муфт
- воздействие ручных орудий труда при открывании

Основные преимущества:
- срок службы составляет 50 лет
- небольшой вес при монтаже не требует грузоподъемных механизмов
- не требует катодной защиты, что значительно уменьшаются расходы на обслуживание
- стойкость к воздействию агрессивных сред
- стойкость к низким температурам
- обеспечивает экологическую безопасность окружающей среды и обслуживающего персонала
