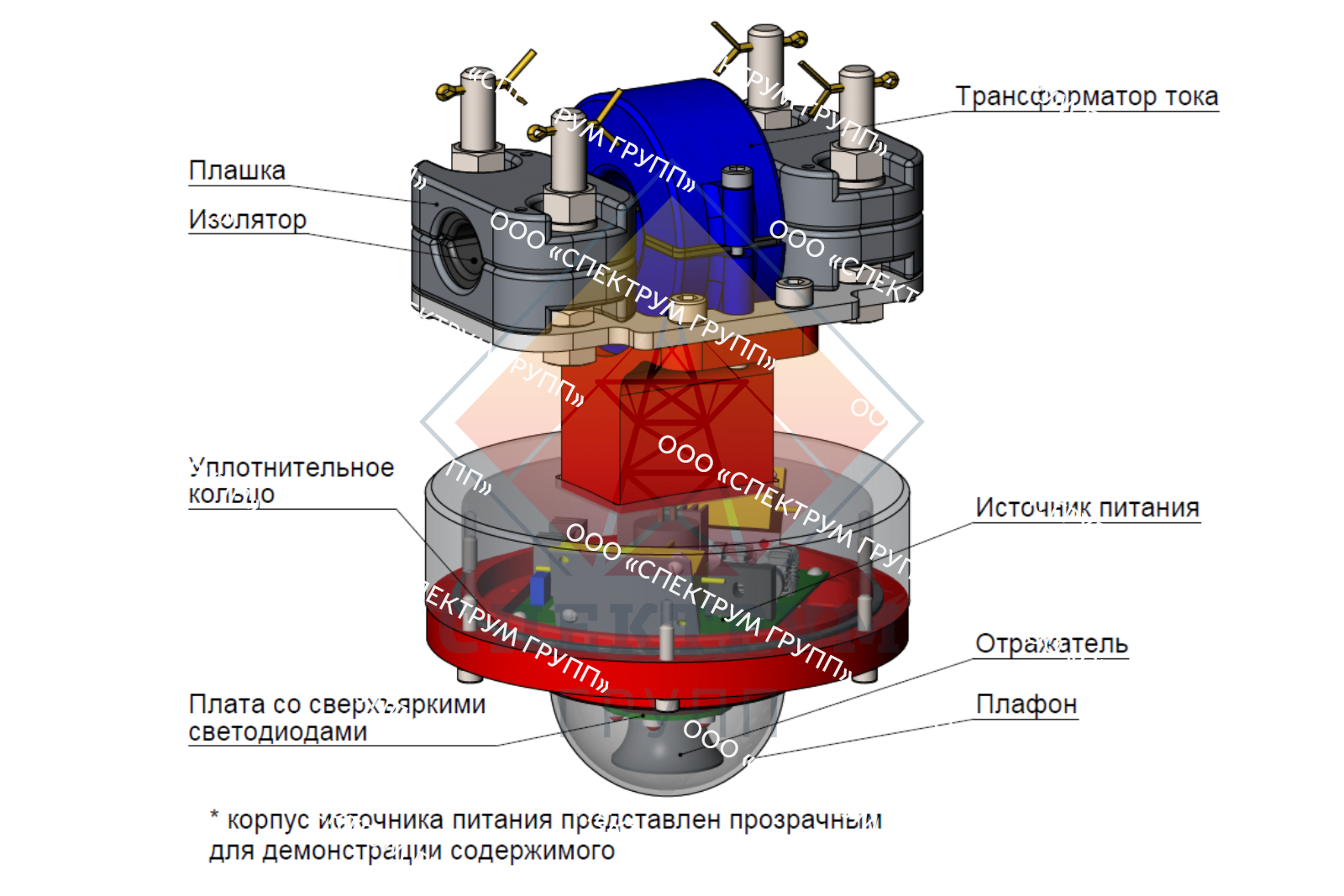

<h2> <span style="font-size: 14px; text-transform: uppercase;">Заградительный огонь для проводов ЗОП-1</span></h2> Заградительный огонь для проводов ЗОП-1 предназначен для светового ограждения воздушной линии (ВЛ) электропередачи, повышения визуальной заметности проводов для пилотов малой авиации, птиц во время полёта, предупреждения прочих возможных аварийных ситуаций при нахождении вблизи проводов ВЛ, использовании габаритной техники и т.д.<br> <br> Корпус ЗОП-1 выполнен из высокопрочного авиационного алюминия. Корпус имеет ярко-красное лакокрасочное покрытие, обеспечивающие его заметность и защищающие от атмосферных воздействий. Материал плафона выполнен из литьевого УФ-стабилизированного поликарбоната с показателем светопропускания 88-92%.<br> <br> ЗОП-1 соответствует требованиям СТО 34.01-2.2-012-2016,<br> СТО 34.01-2.2-013-2016, ЗОП-1.00.00 ТУ. 6.4.5<br> <br> Пример записи заградительного огня для проводов воздушных линий электропередачи при его заказе и в документации, в которой он может быть применен: Заградительный огонь ЗОП-1.<br> <br> Состав ЗОП-1 представлен на рисунке:<br> <p style="text-align: center;"> <img width="640" src="https://www.lep-snab.ru/upload/iblock/7b8/jfxfqii0eblxlsengi9mol2634o8horc/zop-1-2.png" height="427"> </p> <h3 align="center" style="text-align: left;">ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗОП-1 </h3> <p> </p> <ol> <li>Питание осуществляется за счет индукционного отбора мощности от фазного провода ВЛ от 1 до 220 кВ, при токе нагрузки в проводе ВЛ от 5 до 600 А*.</li> <li>Световые параметры соответствуют таблице.</li> </ol> <p> </p> <p> Таблица – Световые параметры* </p> <table border="1" cellspacing="0" cellpadding="0" align="center" class="small"> <tbody> <tr> <td style="text-align: center;"> <p> Цвет </p> </td> <td style="text-align: center;"> <p> Тип сигнала </p> </td> <td style="text-align: center;"> <p align="center"> Интенсивность<br>  (в кд) при заданной фоновой яркости </p> <p align="center"> менее 50 лк </p> </td> <td style="text-align: center;"> <p> Верт. угол расс. </p> <p> луча </p> <p> </p> </td> <td style="text-align: center;"> <p> Горизон. угол расс. </p> <p> луча </p> </td> </tr> <tr> <td style="text-align: center;"> <p align="center"> Красный </p> </td> <td style="text-align: center;"> <p align="center"> Постоянное свечение </p> </td> <td style="text-align: center;"> <p align="center"> ≥10 </p> </td> <td style="text-align: center;"> <p align="center"> от минус 5 ° ниже горизонта до 10 ° над горизонтом* </p> </td> <td style="text-align: center;"> <p align="center"> 360°  </p> </td> </tr> </tbody> </table> <p align="center"> <img width="480" src="https://www.lep-snab.ru/upload/iblock/057/ah0wuqk3kszmsf08bmske35qswebirlb/zop-1-1.png" height="320"><br> </p> <p align="center"> Рисунок – Габаритный эскиз ЗОП-1 </p> <p> 3. Присоединительные параметры приведены в таблице. </p> <p> Таблица – Присоединительные параметры ЗОП-1* </p> <table border="1" cellspacing="0" cellpadding="0" align="center" class="small"> <tbody> <tr> <td rowspan="2"> <p align="center"> Обозначение </p> </td> <td> <p align="center"> Провода по ГОСТ 839-80, марок </p> <p align="center"> АС, АСКС, АСКП, АСК </p> </td> <td rowspan="2"> <p align="center"> Интервал диаметров проводов, </p> <p align="center"> мм </p> </td> </tr> <tr> <td> <p align="center"> Номинальное сечение провода, мм2 </p> </td> </tr> <tr> <td> <p align="center"> ЗОП-1 </p> </td> <td> <p align="center"> 185/24; 185/29; 205/27; 240/32; 240/39; 300/39; 300/48; 330/30; 330/43; 400/51; 400/64; 450/56; 500/27  </p> </td> <td> <p align="center"> 17,5 / 29,4 </p> </td> </tr> </tbody> </table> <br> <p> * возможны иные параметры при заказе, а также возможность оснащения ЗОП звуковыми источниками, датчиками света, видеорегистраторами, телеметрическим оборудованием, приемопередающими устройствами и т.д. по отдельному ТЗ.<br> </p> <p> 4. Может применятся в диапазоне рабочих температур от минус 60 до +40 ºС. </p> <p> 5. Выдерживает на проводе без проскальзывания продольные усилия равные 2000 Н. </p> <p> 6. Стоек к плавке гололеда на проводах, к воздействию вибрации и пляски проводов. </p> <p> 7. Устойчив к воздействию коронных разрядов. </p> <p> 8. Масса: 4,3 кг. </p> <p> 9. Суммарная продолжительность безотказной работы составляет не менее 100000 часов. </p> <p> 10. Монтаж осуществляется с применением стандартных инструментов, приспособлений и оборудования. Монтаж производится согласно ЗОП-1.00.00 ИМ. </p> <p> 11. Гарантийный срок службы составляет один год со дня ввода в эксплуатацию. </p> <p> Срок службы составляет 5 лет, в том числе срок хранения в складских помещениях. </p> <p> Остальные технические требования указаны в ЗОП-1.00.00 ТУ. </p>
