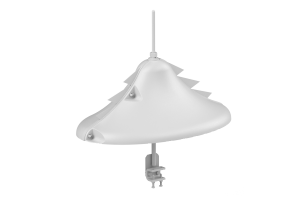

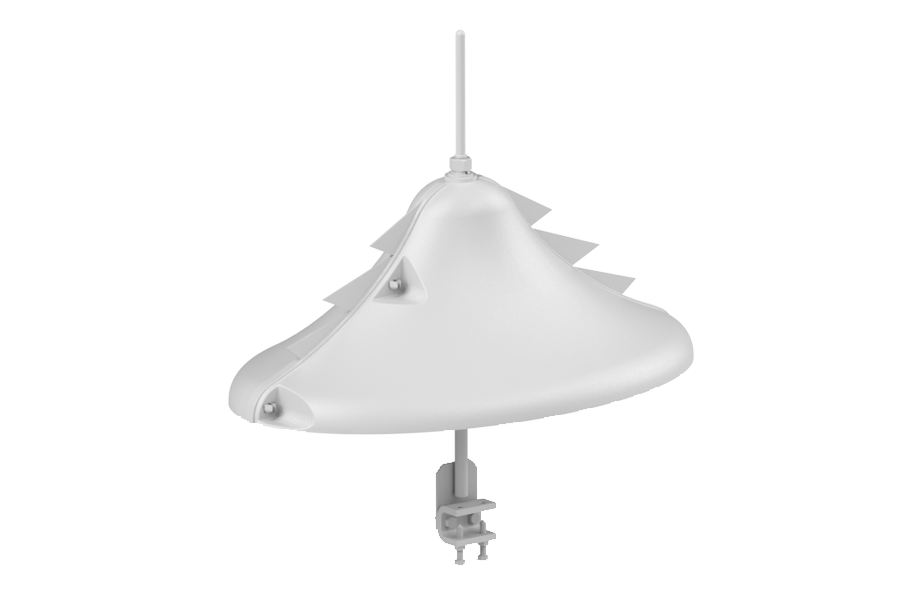

ЗП-АПК-2

Устройства защиты птиц от поражения электрическим током на ВЛ антиприсадочного типа ЗП-АПК

Предназначены для защиты изоляторов от загрязнения продуктами жизнедеятельности птиц и защиты самих птиц от поражения электрическим током на ВЛ 6 – 750 кВ (при перекрытии изоляторов по струе помета). Устройство устанавливается на траверсе ВЛ рядом с местом крепления полимерного изолятора или гирлянды стеклянных изоляторов и препятствует посадке птицы на траверсу в зоне его защиты. Устройство может комплектоваться изображением хищной птицы для создания отпугивающего эффекта. Изготавливаются по ТУ 3449-001-52819896-2013. Соответствуют требованиям СТО 34.01-2.2-011-2015 (ПАО «Россети»).

Обозначение:
ЗП-АПК-Х1, где

• Х - цвет материала антиприсадочного элемента (1 - оранжевый, 2 - серый, 3 - черный);
• 1 - наличие изображения хищной птицы;

Преимущества конструкции:

• Безопасность для птиц.
• Устойчивость к атмосферным воздействиям.
• Конструкция выдерживает ветровые и гололедно-ветровые нагрузки в соответствии с требованиями ПУЭ.
• Устройство изготовлено из атмосферостойкого пластика, который обеспечивает: стойкость к ультрафиолетовому излучению (гарантия 40 лет) и атмосферным осадкам, отсутствие деформаций и работоспособность в температурном диапазоне от - 60оС до +50 оС, пожаробезопасность.
• Узел крепления оцинкован.
• Универсальность крепления на траверсах.
• Универсальный узел закрепления типа «струбцина» обеспечивает крепление устройства к горизонтальной или вертикальной полке траверсы во всем диапазоне применяемых сечений уголка.
• По требованию заказчика устройства могут изготавливаться с различной строительной высотой


Характеристи ЗП-АПК

Наименование	Класс напряжения ВЛ, кВ	Видимое расстояние, м	H min, мм	H max, мм	Ветровой район, гололедный район	Исполнение	Масса, кг, не более
ЗП-АПК-2	6-750	500	50	150	I-VII	УХЛ1	3,22
