Комплект ПЗУ-6-10кВ-ТР для РЛНД

Состав и основные технические характеристики:

Класс напряжения ВЛ: 6-20 кВ
Тип разъединителя: РЛНД-10
Вид изолятора: фарфоровый
Ветровой район, гололедный район: I-VII
Исполнение: УХЛ-1
Класс воспламеняемости: FV(ПВ)-0 по ГОСТ 28779

Состав комплекта:

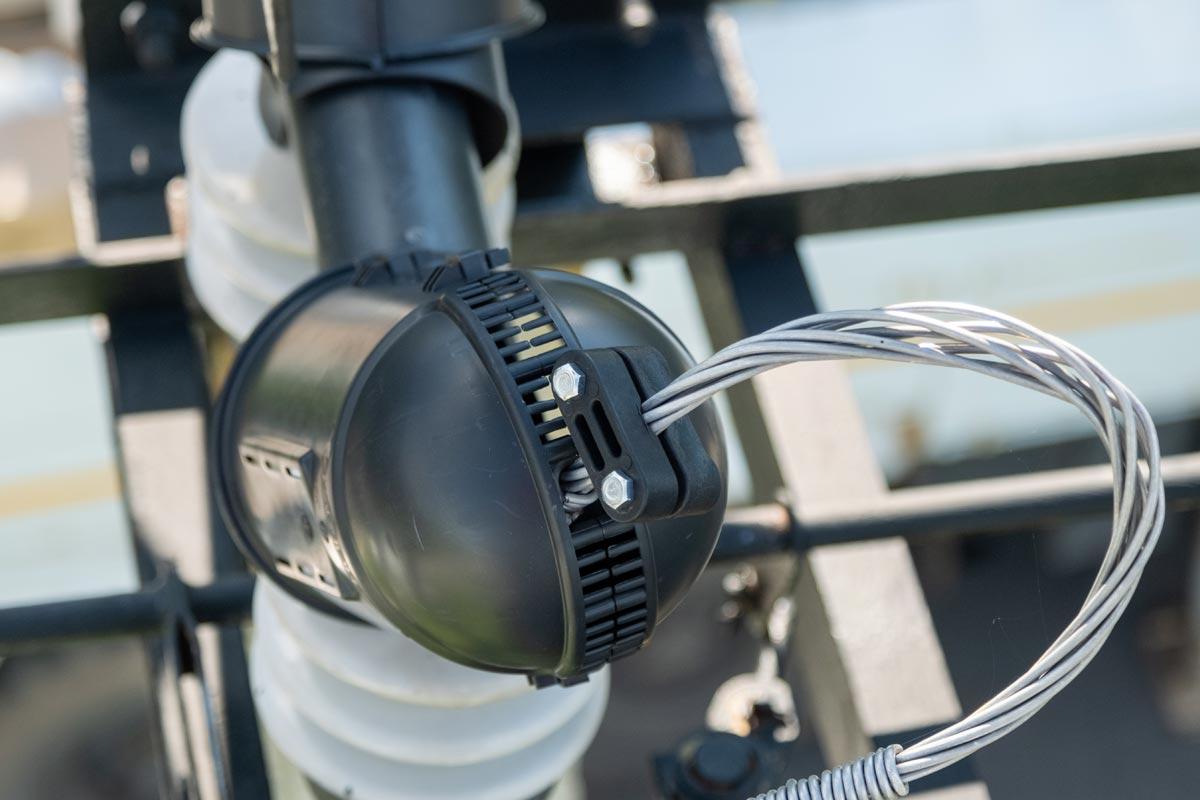

— кожух подвижного контакта ПЗУ-6-10кВ-ТРП – 3 шт.;
— кожух неподвижного контакта ПЗУ-6-10кВ-ТРН – 3 шт.;
— колпак ПЗУ-6-10кВ-ТРК – 9 шт.;
— средство крепления – 9 шт.;
— руководство по эксплуатации – 1 шт. на партию ПЗУ.

Габаритные размеры, мм (длина х ширина х высота ± 3 мм):

— ПЗУ-6-10кВ-ТРП — 238 х 73 х 81
— ПЗУ-6-10кВ-ТРН — 111 х 94 х 120
— ПЗУ-6-10кВ-ТРК — 131 х 131 х 203

Масса комплекта, кг (не более) – 2,6.

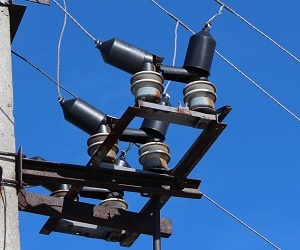

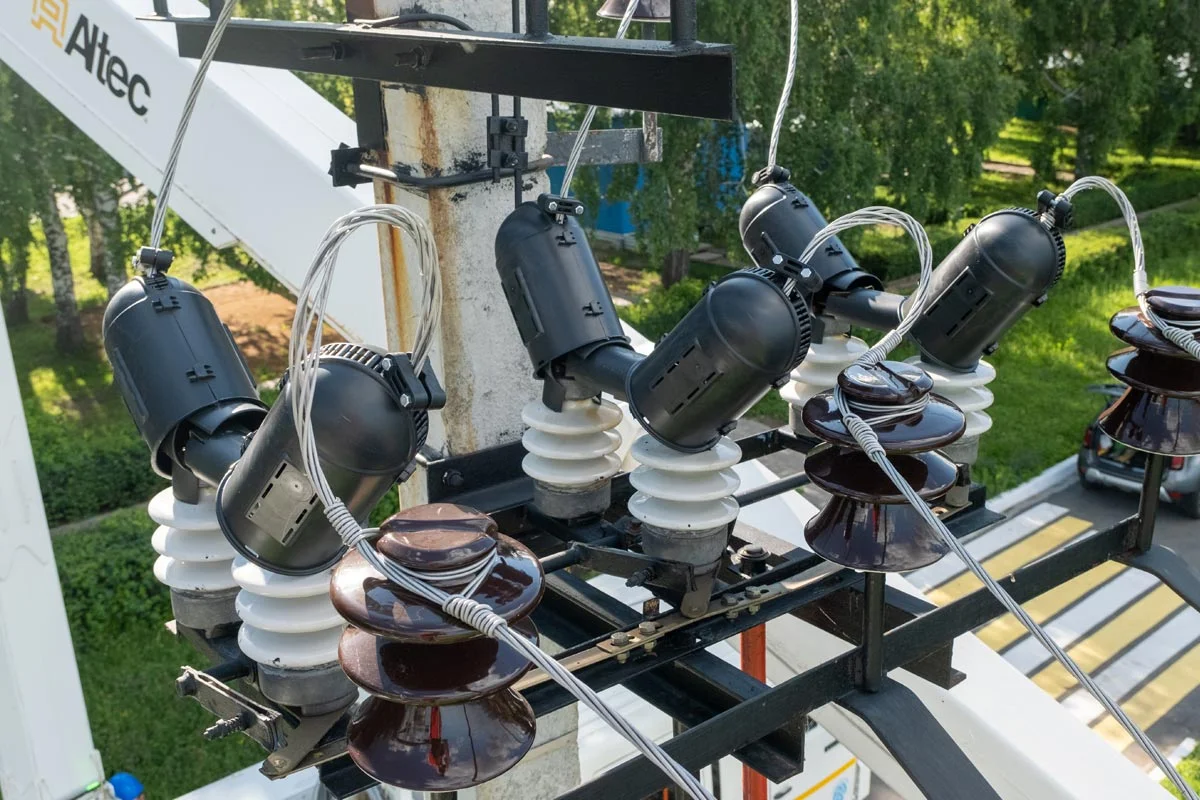

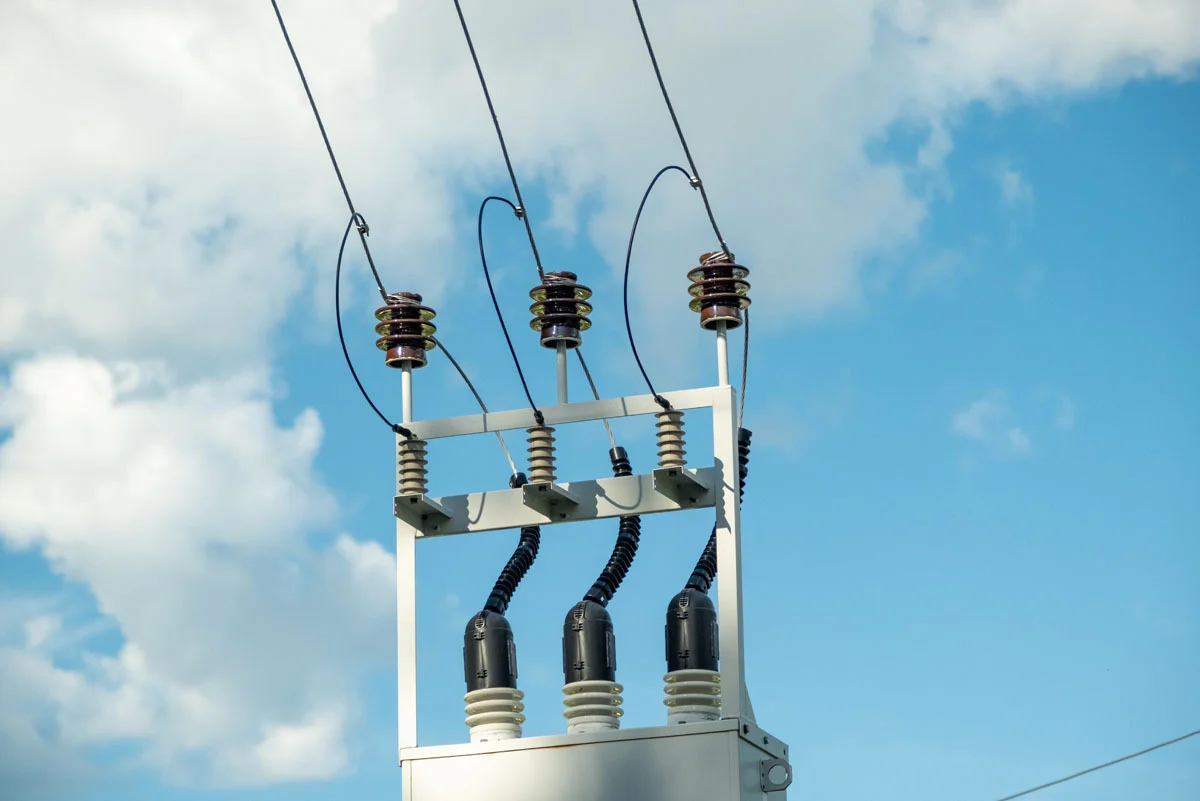

Комплект ПЗУ-6-10кВ-ТР предназначен для защиты птиц от поражения электрическим током на опорах с разъединителями (РЛНД-10), а также на вводах токоведущих проводов в КТП 10/0,4 кВ с проходными изоляторами.

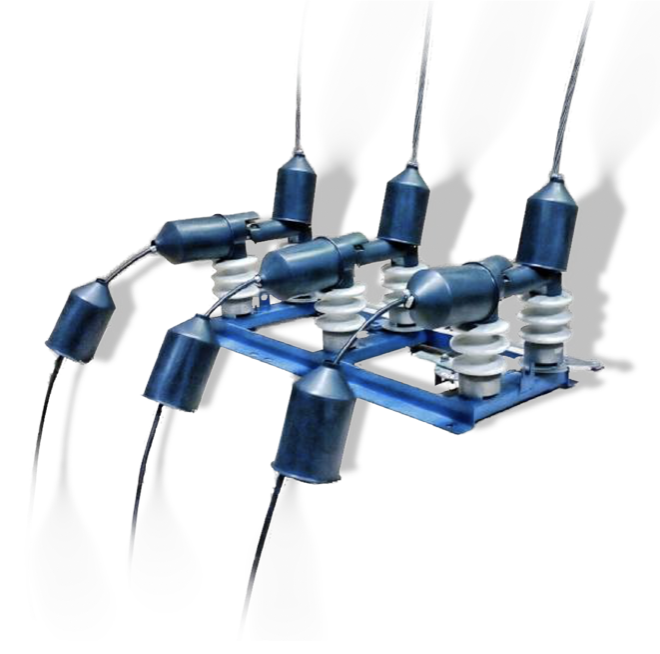

Комплект представляет собой набор изолирующих элементов, защищающих все открытые контакты разъединителя РЛНД-10 и проходных изоляторов КТП 10/0,4 кВ.

Аналог: ПЗУ-ds
