ЭПЗУ-470-32

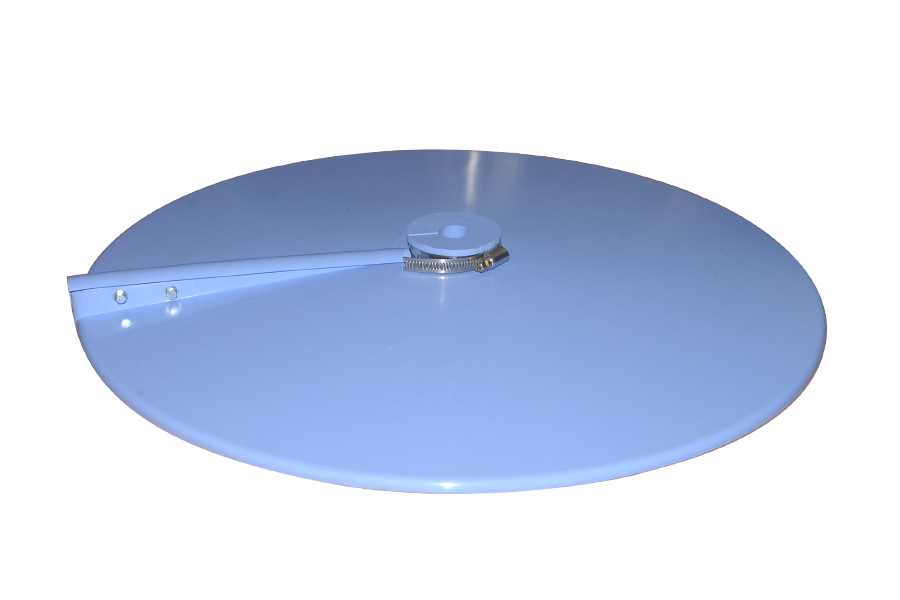

Устройство защиты птиц от поражения электрическим током на ВЛ барьерного типа ЭПЗУ-470-32

Предназначены для защит птиц от поражения электрическим током на ВЛ по струе помета. Кроме того, применение устройств предотвращает отключение ВЛ по причине электрических перекрытий изоляторов из-за загрязнения пометом птиц, а также продуктами коррозии и другими загрязнениями, стекающими с траверсы на изоляторы.

Устройства ЭПЗУ изготавливаются с внутренними (посадочными) диаметрами (d): 16, 20, 24, 32 мм; размер посадочного диаметра указан в маркировке изделия.

Устройств ЭПЗУ-300 устанавливаются на верхний оконцеватель полимерных изоляторов до 110 кВ включительно.

ЭПЗУ-470-16 монтируются на шейку пестика серьги класса 70 кН или 120 кН, а ЭПЗУ-470-20 на шейку пестика серьги класса 160 кН или 210 кН, на которой закреплен верхний изолятор гирлянды или полимерный изолятор.

ЭПЗУ-470-24 и ЭПЗУ-470-32 монтируются на верхний оконцеватель полимерного изолятора на напряжение 110-220 кВ.

Соответствуют требованиям СТО 34.01-2.2-011-2015 ПАО «Россети».
Изготавливаются по ТУ 3449-001-52819896-2013.

Преимущества конструкции:

• Изготавливаются из кремнийорганической смеси, устойчивой к: ультрафиолету, птичьему помету, механическим нагрузкам (ветровым, гололедным и т.д.), электрической дуге.
• Не горючи (класс воспламеняемости FV(ПВ)-0 по ГОСТ 28779).
• Срок службы не менее 40 лет.
• Материал крепежных элементов - нержавеющая или оцинкованная сталь.
• Устройства ЭПЗУ-470 имеют ребра жесткости для усиления механической прочности.

Характеристи ЭПЗУ-470-32

Наименование	Класс напряжения ВЛ, кВ	Диаметр устройства, D, мм	Ветровой район, гололедный район	Исполнение	Масса, кг, не более
ЭПЗУ-300-24	6-110	300	I-VII	УХЛ1	0,9
ЭПЗУ-300-32					0,9
ЭПЗУ-470-16	6-750	470			2,1
ЭПЗУ-470-20					2,0
ЭПЗУ-470-24					1,9
ЭПЗУ-470-32					1,8
