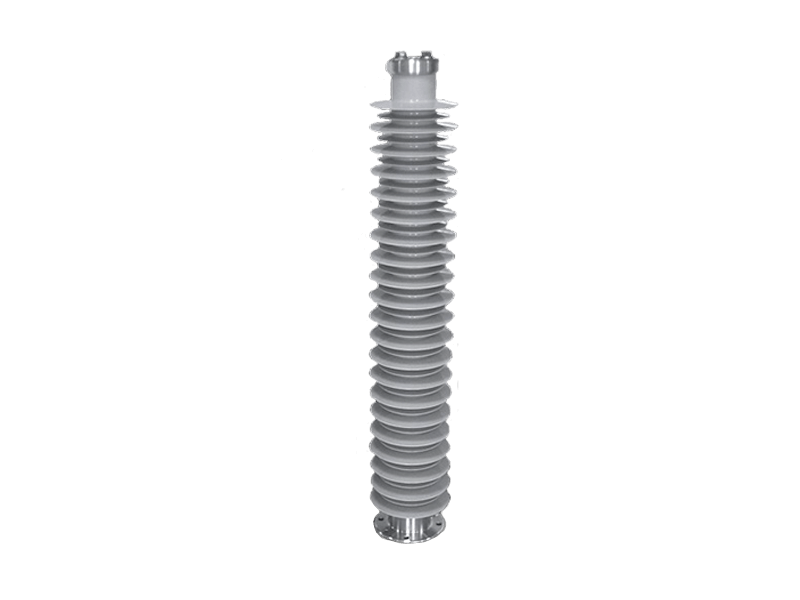

Ограничитель перенапряжения TREP_RecUnit_SA110_RK(73)

Назначение ограничителя перенапряжения TREP_RecUnit_SA110_RK(56)

TREP_RecUnit_SA110_RK(73) предназначены для защиты от коммутационных и грозовых перенапряжений электрооборудования электрических сетей переменного тока промышленной частоты с изолированной или компенсированной нейтралью класса напряжения 35 кВ и сетей 110 кВ с эффективно заземленной нейтралью. ОПН-РК-110/42 разработаны специально для защиты изоляции разземленных нейтралей трансформаторов 110 кВ.

Описание ограничителя перенапряжения TREP_RecUnit_SA110_RK(56)

TREP_RecUnit_SA110_RK(73) ограничитель перенапряжения нелинейный (ОПН) производства компании «Таврида Электрик» предназначен для использования в качестве основных средств защиты электрооборудования станций и сетей среднего класса напряжения переменного тока промышленной частоты от коммутационных и грозовых перенапряжений. При его разработке были использованы последние технологические достижения и опыт эксплуатации ОПН в отечественной и зарубежной практике. Ограничитель рекомендуется применять при новом строительстве, а также взамен вентильных разрядников соответствующих классов напряжения при проектировании, эксплуатации, техническом перевооружении и реконструкции электроустановок.

Характеристики ограничителя перенапряжения TREP_RecUnit_SA110_RK(73):

Ток пропускной способности, А: 760
Длина пути утечки, мм: 3150
Климатическое исполнение: УХЛ1
Класс напряжения сети, кВ: 110
Наибольшее длительно допустимое рабочее напряжение, кВ, действующее значение: 73
Классификационное напряжение промышленной частоты, кВ, не менее, действующее значение, при амплитуде классификационного тока через ОПН 2.0 мА: 87.6
Номинальное напряжение, кВ, действующее значение: 91.3
Класс разряда линии: lll
Номинальный разрядный ток 8/20 мкс, кА: 10
Пропускная способность, А: 760
Ток утечки, мА, не более, действующее значение: 1.0
Максимальная амплитуда импульса большого тока 4/10 мкс, кА: 100
Удельная энергия, кДж/кВ: 3.9
Рассеиваемая энергия ОПН (2 импульса), кДж, не менее: 436.8
Ток взрывобезопасности, кА: 40
