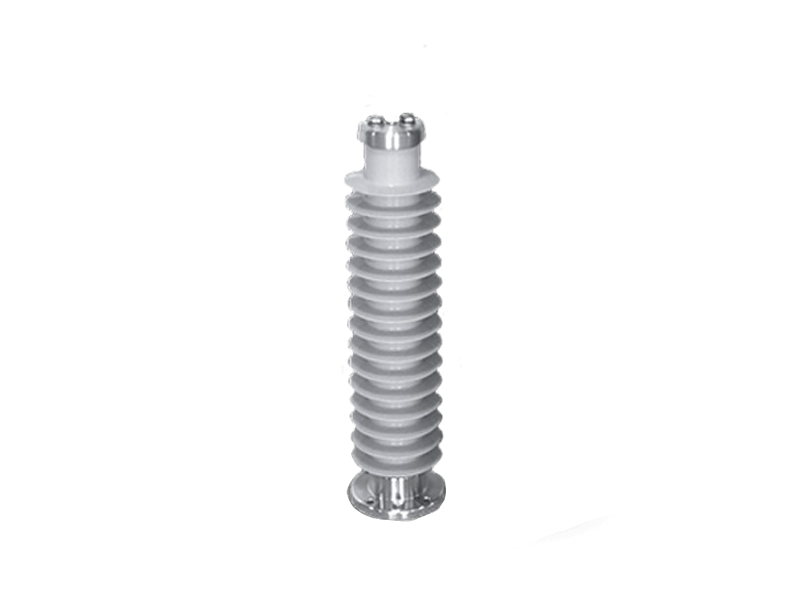

Ограничитель перенапряжения TER_RecUnit_SA35_RK(42.0)

Назначение ограничителя перенапряжения TER_RecUnit_SA35_RK(42.0)

TER_RecUnit_SA35_RK(40.5) прежнее наименование ОПН-РК-35/42.0-10-760 УХЛ1 предназначены для защиты от коммутационных и грозовых перенапряжений электрооборудования электрических сетей переменного тока промышленной частоты с изолированной или компенсированной нейтралью класса напряжения 35 кВ и сетей 110 кВ с эффективно заземленной нейтралью. ОПН-РК-110/40,5 разработаны специально для защиты изоляции разземленных нейтралей трансформаторов 110 кВ.

Описание ограничителя перенапряжения TER_RecUnit_SA35_RK(42.0)

TER_RecUnit_SA35_RK(40.5) ограничитель перенапряжения нелинейный (ОПН) производства компании «Таврида Электрик» предназначен для использования в качестве основных средств защиты электрооборудования станций и сетей среднего класса напряжения переменного тока промышленной частоты от коммутационных и грозовых перенапряжений. При его разработке были использованы последние технологические достижения и опыт эксплуатации ОПН в отечественной и зарубежной практике. Ограничитель рекомендуется применять при новом строительстве, а также взамен вентильных разрядников соответствующих классов напряжения при проектировании, эксплуатации, техническом перевооружении и реконструкции электроустановок.

Характеристики ограничителя перенапряжения TER_RecUnit_SA35_RK(42.0):

Ток пропускной способности, А: 760
Длина пути утечки, мм: 1235
Климатическое исполнение: УХЛ1
Класс напряжения сети, кВ: 35
Наибольшее длительно допустимое рабочее напряжение, кВ, действующее значение: 42.0
Классификационное напряжение промышленной частоты, кВ, не менее, действующее значение, при амплитуде классификационного тока через ОПН 2.0 мА: 48.6
Номинальное напряжение, кВ, действующее значение: 50.6
Класс разряда линии: lll
Номинальный разрядный ток 8/20 мкс, кА: 10
Пропускная способность, А: 760
Ток утечки, мА, не более, действующее значение: 1.0
Максимальная амплитуда импульса большого тока 4/10 мкс, кА: 100
Удельная энергия, кДж/кВ: 3.9
Рассеиваемая энергия ОПН (2 импульса), кДж, не менее: 315.9
Ток взрывобезопасности, кА: 40

Маркетинговое обозначение ОПН-РК-35/42.0-10-760 УХЛ1
